옳은 선택 코어 폼 제조업체는 제품의 구조적 무결성부터 프로젝트 일정 및 예산에 이르기까지 모든 것에 영향을 미칩니다. 60미터 길이의 풍력 터빈 블레이드를 제작하든 고성능 경주용 요트를 제작하든 관계없이 귀하의 품질은 PVC 폼 코어는 귀하의 성공을 결정합니다 복합 샌드위치 패널.
30개국에 걸쳐 수백 명의 해양 적용 엔지니어, 자동차 설계자 및 복합재 제조업체와 협력한 후 우리는 뛰어난 PVC 폼 공급업체와 평범한 공급업체를 구분하는 중요한 요소를 식별했습니다. 이 가이드에서는 실제로 알아야 할 내용, 즉 마케팅 허황된 내용이 아니라 수익에 영향을 미치는 기술적 현실에 대해 자세히 설명합니다.
샌드위치 구조에서 전통적인 재료에서 경질 PVC 폼으로의 전환은 단순한 추세가 아닙니다. 이는 구조적 효율성과 수명주기 비용에 직접적인 영향을 미치는 측정 가능한 성능 이점에 의해 주도됩니다.
개방형 셀 폼이나 발사 목재와 달리 폐쇄형 셀 PVC 폼은 셀의 95% 이상이 완전히 밀봉된 상태로 유지되는 셀 구조를 제공합니다. 이 아키텍처는 표준 재료가 따라올 수 없는 수분 장벽을 만듭니다. 선체 충돌 중에 바닷물이 개방형 셀 코어를 관통하면 손상이 연결된 셀을 통해 측면으로 퍼집니다. 폐쇄 셀 기하학에는 즉각적인 영향 구역에 대한 모든 위반이 포함되어 있습니다.
숫자가 이야기를 말해줍니다. 에 따르면 ASTM D2842 테스트 표준 , 프리미엄 폐쇄 셀 PVC 폼은 24시간 침수 후 물에서 부피의 1.5% 미만을 흡수합니다. 이것을 발사나무의 15-30% 흡수율과 비교해 보십시오. 선박 구조용 폼 핵심 애플리케이션이 분명해졌습니다.
온도 안정성도 그만큼 중요합니다. 발포 PVC 샌드위치 패널은 -50°C ~ +80°C의 기계적 특성을 유지하며 북극 운송 경로부터 사막 자동차 응용 분야까지 모든 것을 포괄합니다. 이 범위는 폴리에틸렌 또는 폴리스티렌 폼이 안정적으로 전달할 수 있는 범위를 초과하므로 극한 환경이 포함될 때 경질 PVC 폼이 기본 선택이 됩니다.
모든 폼 코어PVC 공급업체가 동일한 품질 수준에서 운영되는 것은 아닙니다. 해양 적용등급 또는 항공우주 응용 분야에 필요한 제조 정밀도는 많은 공장이 보유하지 않은 기능을 요구합니다.
복합재 제작자가 15m 길이의 보트 선체를 제작할 때 코어 재료의 두께 변화는 수지 소비, 중량 감소 및 잠재적인 구조적 약점으로 직접적으로 해석됩니다. 유능한 PVC 폼 제조업체는 전체 생산 과정에서 ±0.2mm 이내의 두께 공차를 유지합니다.
이러한 정밀도를 위해서는 원자재 흡입, 중간 공정 및 최종 검사 단계에서 밀도, 셀 구조 및 치수 정확도를 측정하는 보정된 압출 시스템과 다점 품질 검사점이 필요합니다. 이러한 3단계 검증 시스템이 없는 공장에서는 일관성 없는 재료가 생산되고, 일관성 없는 재료는 신뢰할 수 없는 구조를 생성합니다.
밀도 제어는 또 다른 기술적 과제를 제시합니다. 기계적 성질 폼 코어 PVC는 밀도 변화에 따라 극적으로 변합니다. 80kg/m³ ±5kg/m⊃3 사양; 변동은 계산된 강도 대 중량 비율이 현실과 일치하지 않음을 의미합니다. 프리미엄 제조업체는 화학 발포제 및 경화 주기의 정밀한 제어를 통해 밀도 편차를 3% 미만으로 유지합니다.
그만큼 해양 적용 재료에 대한 DNV GL 인증은 단순한 서류 작업이 아닙니다. 이는 PVC 폼 코어가 수십 년간의 해양 적용 서비스를 시뮬레이션하는 바닷물 노출, 온도 순환 및 기계적 부하 조건에서 특정 성능 기준을 충족한다는 제3자 검증을 나타냅니다.
풍력 에너지 응용 분야에도 동일한 원칙이 적용됩니다. 지상 80m 높이의 터빈 블레이드 내부에서 폼 코어가 고장나면 교체 비용이 수십만 달러에 이릅니다. 인증은 추적 가능한 품질 관리와 문서화된 성능 데이터를 의미하므로 엔지니어는 인증된 재료를 지정합니다.
ISO 9001 인증은 체계적인 품질 관리를 의미하지만 재료 성능을 검증하지는 않습니다. ISO 9001과 해양 적용에 대한 DNV GL, 산업 안전에 대한 TÜV SÜD 또는 관련 인증과 같은 산업별 인증을 결합한 제조업체를 찾으십시오. ASTM 국제 표준 . 귀하의 응용 분야에 대한
경질 PVC 폼의 밀도 스펙트럼은 45kg/m⊃3입니다. 최대 250kg/m³이며 적절한 범위를 선택하면 성능과 비용 효율성이 모두 결정됩니다.
이러한 초경량 옵션은 단열 및 최소 무게가 구조적 하중 요구 사항을 무시하는 경우 탁월한 성능을 발휘합니다. 냉장 트럭 차체와 LNG 운반선 단열 시스템은 폐쇄 셀 구조가 열 전달을 차단하고 질량을 무시할 수 있기 때문에 이 밀도 범위를 사용합니다.
45kg/m⊃3에서의 압축강도; 일반적으로 약 0.5-0.7 MPa로 스킨 라미네이트가 1차 하중을 전달하고 코어가 전단 전달 및 단열을 제공하는 샌드위치 패널에 충분합니다. 수지 흡수율은 150g/m⊃2 미만으로 유지됩니다. 진공 주입 중에 이러한 등급을 사용하면 대면적 응용 분야에 비용 효율적입니다.

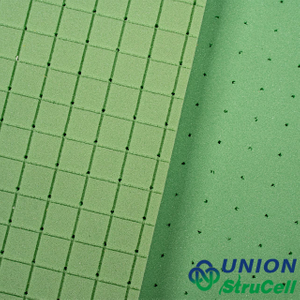

이 범위는 선박 구조용 폼 핵심 애플리케이션의 최적 지점을 나타냅니다. 80kg/m³ 폐쇄 셀 PVC 폼은 약 1.2-1.4 MPa의 압축 강도와 2.0 MPa를 초과하는 인장 강도를 제공합니다. 약 0.9 MPa의 전단 강도는 보트 선체, 데크 패널 및 격벽의 층간 응력을 처리합니다.
중밀도 발포 PVC 샌드위치 패널은 관리 가능한 무게와 합리적인 비용으로 구조적 적용에 충분한 경질성을 결합합니다. 폐쇄 셀 아키텍처는 외부 피부가 손상되더라도 방수 무결성을 유지합니다. 이는 해양 적용 환경에서 중요한 안전 기능입니다.

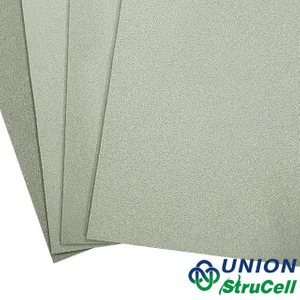

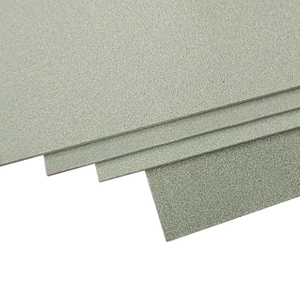

항공우주 인테리어, 자동차 경주용 부품 및 산업 공구 응용 분야에서는 고밀도 경질 PVC 폼이 제공하는 우수한 기계적 특성을 요구합니다. 200kg/m³에서 압축 강도는 4.0-6.0MPa에 도달하여 상당한 무게 이점을 유지하면서 일부 고체 플라스틱의 성능에 근접합니다.
이 등급은 고급 복합재에 사용되는 오토클레이브 처리 온도와 압력을 견뎌냅니다. 또한 금형, 지그 및 프로토타입 구성 요소의 복잡한 형상에 대해 뛰어난 CNC 가공 특성을 제공합니다.

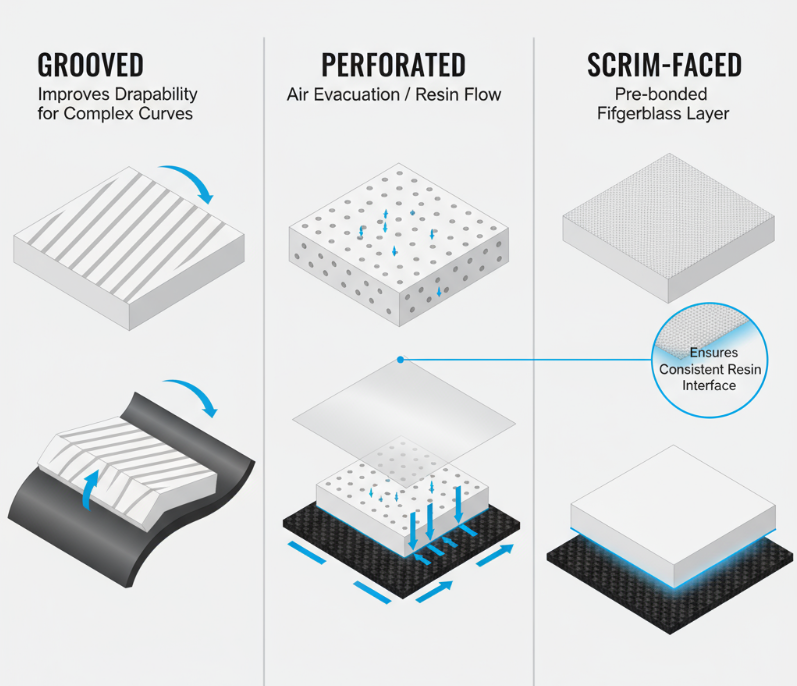

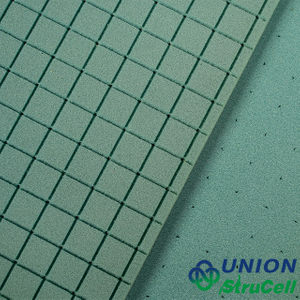

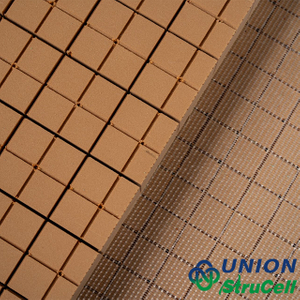

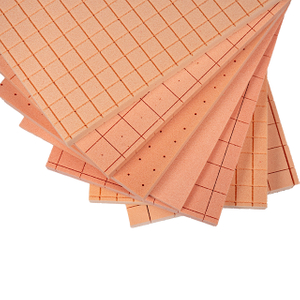

일반 보드는 기본 옵션을 나타내지만 실제 복합재 제조에는 표면 수정이 필요한 경우가 많습니다. PVC 폼 제조업체가 평행 채널을 한쪽 또는 양쪽 면으로 절단하는 홈이 있는 표면은 복합 곡선 주위의 드레이프성을 향상시킵니다. 이는 복잡한 선체 모양이나 터빈 블레이드 윤곽을 형성할 때 매우 중요합니다.

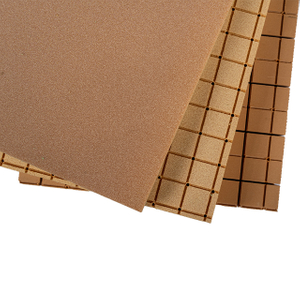

천공된 보드에는 진공 포장 중에 공기 배출을 허용하고 주입 중에 수지 흐름 경로를 제공하는 천공 구멍이 있습니다. 천공 패턴, 구멍 직경 및 간격 비율은 모두 기계적 결합과 수지 소비율에 영향을 미칩니다.
스크림 표면 보드는 폼 표면에 미리 접착된 얇은 유리 섬유 층과 함께 제공됩니다. 이는 라미네이션 단계를 제거하고 코어와 구조 스킨 사이에 수지가 풍부한 인터페이스 레이어를 일관되게 보장합니다. 하루에 여러 부품을 실행하는 생산 환경의 경우 스크림 폼 코어 PVC는 노동 시간을 줄이고 일관성을 향상시킵니다.
기성 시트는 단순한 평면 패널에 적합하지만 대부분의 실제 응용 프로그램에는 3차원 모양이 포함됩니다. 자체 CNC 기능을 갖춘 PVC 폼 코어 제조업체는 고객의 사양에 맞게 사전 가공된 부품을 제공하여 제작 시간과 재료 낭비를 줄일 수 있습니다.
5축 CNC 가공은 항공우주 페어링, 자동차 차체 패널 및 해양 적용 부품의 복잡한 윤곽을 생성합니다. 워터젯 절단은 폼 셀 구조에 영향을 줄 수 있는 열을 발생시키지 않고 정밀 작업을 처리합니다. 이러한 서비스를 제공하는 제조업체는 본질적으로 단순한 재료 공급업체가 아닌 복합 솔루션 파트너 역할을 합니다.
PVC 폼 공급업체 간의 피상적인 가격 비교에서는 더 큰 재무 상황을 놓치게 됩니다. 가장 저렴한 재료는 여러 메커니즘을 통해 가장 높은 총 비용을 제공하는 경우가 많습니다.
셀 구조가 좋지 않거나 표면 밀도가 부적절한 저품질 폼은 프리미엄 폼에 비해 웨트 레이업 또는 주입 중에 40-60% 더 많은 레진을 흡수할 수 있습니다. 폐쇄 셀 PVC 폼 . 100평방미터 크기의 보트 선체에서 이러한 차이는 수백 킬로그램의 과잉 에폭시로 해석됩니다. 이는 비용 손실과 선박 성능을 저하시키는 중량 손실 모두를 의미합니다.
고품질 제조업체는 표준화된 테스트를 통해 수지 흡수 데이터를 게시합니다. 진공 주입의 일반적인 값 범위는 120-180g/m⊃2입니다. 밀도와 표면 처리에 따라 다릅니다. 200g/m⊃2를 초과하는 물질; 문제가 있는 세포 구조나 표면 특성을 나타냅니다.
두께 변화가 ±0.5mm를 넘는 폼 시트가 도착하면 복합재 제조업체는 어려운 선택에 직면하게 됩니다. 일관되지 않은 라미네이트 두께를 수용하거나(구조 계산 저하) 추가 처리 단계를 추가하여 변동을 측정하고 보상할 수 있습니다(인건비 추가).
신뢰할 수 있는 코어 폼 제조업체의 일관된 재료는 이러한 낭비를 제거합니다. 생산팀은 재료가 사양과 일치하기 때문에 절단 레이아웃, 수지 계산 및 구조 모델을 신뢰할 수 있습니다.
최고의 PVC 폼 제조업체는 시트 판매 이상의 엔지니어링 지원을 제공합니다. 박리 문제를 해결하거나 새로운 제조 공정을 최적화할 때 제품과 응용 분야를 모두 이해하는 재료 엔지니어에게 접근하면 상당한 시간과 비용을 절약할 수 있습니다.
이러한 지원에는 적절한 표면 처리 선택 지원, 진공 포장 절차 수정 권장, FEA 모델링을 위한 재료 데이터 제공 등이 포함될 수 있습니다. 스스로를 상품 공급업체가 아닌 복합 솔루션 파트너로 여기는 공급업체는 단순한 가격 비교로는 포착할 수 없는 가치를 제공합니다.

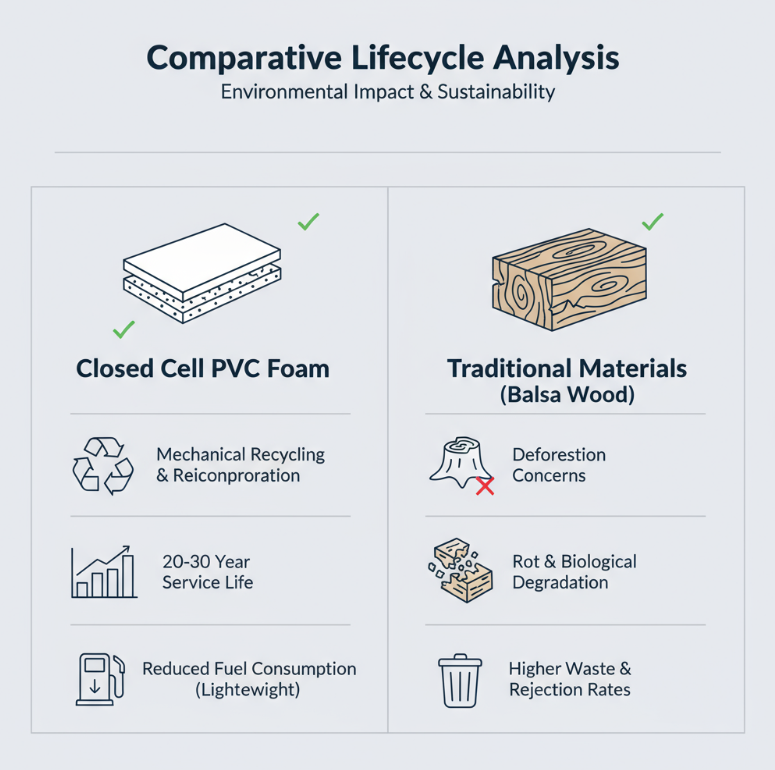

복합재 산업은 점점 더 환경적 관점을 통해 재료를 평가하고 있으며, 경질 PVC 폼은 이 평가에서 과제와 장점을 모두 제시합니다.
최신 PVC 폼 코어은 분쇄 및 저등급 폼 제품에 재혼합을 통해 기계적으로 재활용될 수 있습니다. PVC을 기본 구성 요소로 분해하는 화학적 재활용 방법이 등장하고 있지만 아직 상업적으로 널리 보급되지는 않았습니다. 책임 있는 제조업체는 산업 재활용 프로그램에 참여하고 수명 종료 처리를 용이하게 하기 위해 재료 구성에 대한 문서를 제공합니다.
발포 PVC 샌드위치 패널의 긴 사용 수명(종종 해양 적용 응용 분야에서 20~30년)은 수십 년 동안 사용하면서 환경 비용이 상각된다는 의미입니다. 작동 수명 전반에 걸쳐 연료 소비를 줄이는 경량 복합 구조는 누적 효율성 향상을 통해 제조 환경에 미치는 영향을 상쇄할 수 있습니다.
해양 적용 합판이나 발사 목재와 같은 전통적인 재료와 비교할 때 폐쇄 셀 PVC 폼은 자원 효율성 측면에서 이점을 보여줍니다. 발사 재배에는 삼림 벌채 문제와 관련된 열대 경목 수확이 필요합니다. 발사의 품질 문제는 또한 더 높은 거부율과 재료 낭비를 야기합니다.
PVC 폼 제조에서는 잔가지를 재분쇄하여 저밀도 제형으로 재사용할 수 있으므로 폐기물이 최소화됩니다. 재료 안정성은 부패가 없고 생물학적 분해가 없으며 해양 적용 환경으로 침출되는 화학적 방부제가 필요하지 않음을 의미합니다.
StruCell® 구조용 폼 기술을 전문으로 하는 DNV GL 인증 제조업체로서, Union 복합재는 특정 제조 기능을 통해 이 가이드 전반에 걸쳐 논의된 기술 요구 사항을 해결합니다.
±0.2mm 두께 제어 및 <3% 밀도 변화의 생산 공차는 까다로운 해양 적용 및 산업 응용 분야에 필요한 정밀 표준을 충족합니다. 밀도 범위는 45-250kg/m⊃3입니다. 단열부터 고부하 구조 코어까지 요구 사항을 충족하는 동시에 수분 흡수율을 1.5% 미만으로 유지하는 초고밀폐 셀 구조를 유지합니다.
원자재 투입, 가공 중, 완제품 검사 등 3단계 품질 검증을 통해 생산 실행 전반에 걸쳐 일관성이 보장됩니다. SAP 통합 추적 시스템과 결합된 이 체계적인 접근 방식은 화학 제제부터 배송까지 전체 자재 추적성을 제공합니다.
복잡한 형상에 대한 CNC 가공 기능과 함께 맞춤형 표면 처리(일반, 홈 있음, 천공됨, 면포 처리 또는 조합 처리)를 사용할 수 있습니다. 이 통합 접근 방식은 공급망 복잡성을 줄이고 프로젝트 일정을 가속화합니다.
당사 엔지니어링 팀의 기술 지원은 재료 선택, 라미네이션 프로세스 및 제조 최적화에 대한 응용 분야별 지침을 제공합니다. 이러한 협업 접근 방식은 각 프로젝트를 단순한 자재 거래가 아닌 복합 솔루션 과제로 취급합니다.
코어 폼 제조업체를 선택하려면 기술 역량, 품질 시스템, 비용 구조 및 지원 서비스의 균형이 필요합니다. 중요한 요구 사항을 정의하는 것부터 시작하세요.
선박 구조용 폼 핵심 애플리케이션의 경우: DNV GL 인증을 확인하고, 수분 흡수 데이터를 확인하고, 두께 공차를 검사합니다. 치수 일관성과 세포 구조 품질을 테스트할 수 있는 샘플을 요청하세요.
대량 생산의 경우: 배치 간 일관성 데이터, 납품 신뢰성 추적 기록, 대규모 생산 용량을 평가합니다. 소규모 주문 요구 사항을 충족하는 공급업체에는 일관된 대량 배송을 위한 시스템이 부족할 수 있습니다.
특수 응용 분야의 경우: 기술 지원 기능, 맞춤형 가공 옵션 및 응용 분야 개발에 대한 협업 의지를 확인하십시오. 복잡한 프로젝트는 엔지니어링 파트너 역할을 하는 공급업체로부터 이익을 얻습니다.
비용에 민감한 프로젝트의 경우: 단가를 넘어서 수지 소비, 가공 인건비, 결함률을 포함한 총 비용을 평가합니다. 가장 낮은 재료비가 가장 높은 총비용을 발생시키는 경우가 많습니다.
폐쇄 셀 PVC 폼 시장에는 극적으로 다른 품질 수준에서 운영되는 제조업체가 포함됩니다. 마케팅 주장뿐만 아니라 실제 성과를 높이는 기술적 요소를 이해하면 즉각적인 프로젝트 성공과 장기적인 비용 효율성을 모두 최적화하는 정보에 입각한 결정을 내릴 수 있습니다.
풍력 터빈 블레이드, 해양 적용 선박, 자동차 부품 또는 산업 장비를 제작하는 경우 선택한 폼 코어는 구조 성능 및 안정성 프로필의 영구적인 부분이 됩니다. 선택하세요 PVC 폼 공급업체입니다 . 귀하의 적용 요구 사항에 맞는 제조 정밀도, 품질 검증 시스템 및 기술 역량을 입증하는
Union Composites는 DNV GL 인증경질 PVC 폼 제조업체이자 StruCell® 구조용 폼 코어 솔루션의 글로벌 공급업체입니다. 15년 이상 해양 적용, 자동차, 풍력 에너지 및 항공우주 부문에 서비스를 제공한 경험을 바탕으로 당사는 업계 최고의 사양과 포괄적인 기술 지원을 통해 정밀하게 가공된 폼 코어 소재를 제공합니다. 문의 재료 선택 지침, 샘플 또는 맞춤형 제작 솔루션을 제공하는 엔지니어링 팀입니다.
