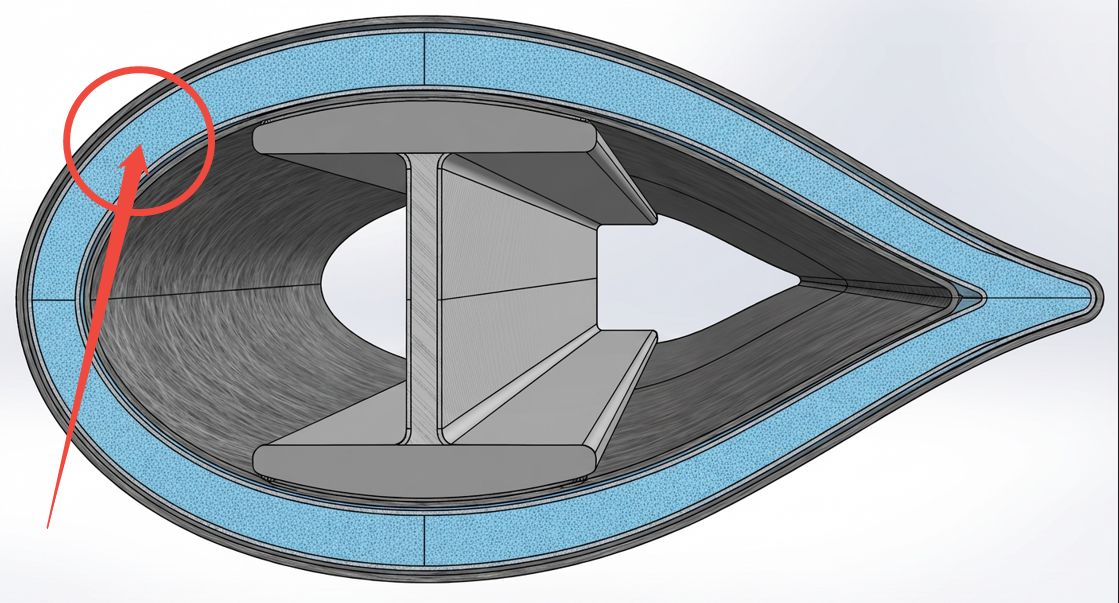

풍력 터빈 블레이드 쉘의 경우 PVC 폼 코아

풍력 에너지 복합재의 까다로운 세계에서, 풍력 터빈 블레이드 쉘은 구조적 무결성, 공기역학적 효율성 및 장기적인 내구성을 보장하는 데 중추적인 역할을 합니다. 터빈 블레이드가 50미터를 초과하는 대형화됨에 따라 엔지니어는 주기적인 피로, 환경 노출 및 전단 응력으로 인해 더욱 심화되는 문제에 직면하게 됩니다. 발사 목재나 PET 폼과 같은 기존 코어는 방수 기능과 피로 성능이 부족한 경우가 많습니다. 교차 연결된 경질 입력 PVC 폼 코어 , 상부 및 하부 쉘 모두에 대한 샌드위치 구조를 향상시키는 판도를 바꾸는 복합 코어 재료입니다. 이 기사에서는 기술적 이점, 실제 구현 및 실제 영향을 살펴봅니다.

윈드 블레이드용 가교 PVC 폼의 과학

경질 교차결합된 PVC 폼 코어 는 폴리염화비닐의 디비닐벤젠 교차결합과 관련된 정교한 제조 공정을 통해 우수한 특성을 얻습니다. 이는 선형 PVC 또는 PET 폼과 구별되는 탁월한 기계적 안정성을 갖춘 폐쇄 셀 구조를 생성합니다.

주요 기술 속성은 다음과 같습니다.

• 밀도 범위 : 60-120 kg/m³, 경량 설계와 경질 성능의 균형을 유지합니다.

• 전단 강도 : 최대 4.0MPa(ASTM C273 표준), 장기 피로 테스트에서 발사보다 20~30% 더 우수합니다.

• 압축 강도 : 평면에 수직인 1.2-2.5MPa(ASTM D1621), 풍력 터빈 블레이드 쉘 의 굽힘 하중에 저항하는 데 이상적입니다 .

• 열 안정성 : 최대 80°C의 서비스 온도에서 UV 또는 가수분해 노출 시 성능 저하가 최소화됩니다.

• 수분 흡수율 : 24시간 침지 후 1% 미만(ASTM D570), 발사의 팽창률 200~300%보다 훨씬 우수합니다.

가교는 분자 결합을 강화하여 해양 적용 또는 해상 풍력 환경에 중요한 가수분해 안정성을 제공합니다. 유럽풍력에너지협회(EWEA)의 최근 업계 보고서는 이러한 폼이 복합재 내구성에 대한 IEC 61400-23 인증에 맞춰 어떻게 10^7 피로 사이클 미만의 탄성률을 유지하는지 강조합니다. 에폭시 및 비닐 에스테르 수지와 화학적으로 호환되는 이 제품은 경질 풍력 에너지용 폼은 진공 보조 수지 이송 성형(VARTM)에 완벽하게 통합되어 공극을 최소화하고 균일한 라미네이트 결합을 보장합니다.

Wind Blade 제조의 실제 구현

발사 코어 대체품으로 가교 PVC 폼 채택 또는 샌드위치 쉘 코어는 풍력 블레이드 제조를 간소화합니다. 에 통합하기 위한 단계별 가이드는 다음과 같습니다 풍력 터빈 블레이드 쉘 생산 .

1. 표면 준비 : 폼 패널(80-120방)을 가볍게 샌딩하여 Ra 3-5μm의 거칠기를 달성하여 섬유 중단 없이 수지 함침을 향상시킵니다.

2. 코어 레이업 : 금형의 외부 라미네이트 스킨 사이에 PVC 폼 코어 시트(일반적으로 두께 20-50mm)를 배치합니다. 상부 및 하부 쉘의 경우 에어포일 형상과 일치하는 미리 절단된 윤곽을 사용하십시오.

3. 주입 공정 : 유동 매체와 함께 VARTM을 사용합니다. 폼의 일관된 투과성(10^-10 ~ 10^-9m²)은 수지의 균일한 흐름을 보장하여 60-80°C에서 경화 시간을 4-6시간으로 단축합니다.

4. 경화 후 검사 : 초음파(ASTM E2580)를 통해 접합선 두께(<0.5mm)를 확인하고 ISO 1922에 따라 전단 테스트를 수행합니다.

5. 품질 보증 : 1Hz에서 >10^6 사이클을 목표로 하는 일정한 진폭 테스트를 통해 피로 수명을 확인합니다.

발사와 비교:

이것 풍력 터빈 샌드위치 쉘 접근 방식은 무게를 10-15% 줄이는 동시에 강성을 높여 에너지 수율을 직접적으로 향상시킵니다.

실제 응용 프로그램 및 성공 사례

해상풍력단지에서는 블레이드 쉘 복합재는 염수 분무, 온도 변화(-40°C ~ 60°C) 및 최대 5MNm의 토크 부하를 견뎌냅니다. UNION COMPOSITES ' StruCell® PVC 폼 코어 60m가 넘는 블레이드에 배치되어 응력이 높은 스파 캡과 트레일링 에지의 발사를 대체했습니다. 북해의 12MW 터빈 프로젝트 사례 연구에서는 5년 후 전단 웹 무결성이 25% 향상되어 PET 대안에서 흔히 발생하는 박리 문제를 방지하는 것으로 나타났습니다.

대형 블레이드(>100m 스팬)의 코어 전단 파손과 같은 문제는 PVC 의 높은 파단 연신율(5-8%)로 완화됩니다. 업계 리더들은 2023년 GWEC 보고서에 따라 유지 관리 감소를 통해 수명 주기 비용을 20% 절감했다고 보고합니다. 풍력 에너지 복합재 . 육상 적용의 경우 발사 부패로 인해 15% 보증 청구가 발생하는 습한 기후에서 탁월한 성능을 발휘합니다.

결론

경질 가교 PVC 폼 코어 는 혁명을 일으켰습니다 . 풍력 터빈 블레이드 쉘 설계에 차세대 샌드위치 구조의 핵심인 탁월한 전단 강도, 피로 저항 및 가공성을 통해 기존의 발사 또는 PET를 대체함으로써 블레이드가 수십 년의 서비스를 견딜 수 있도록 보장하고 풍력 에너지의 ROI를 극대화합니다.

풍력 터빈이 15MW 이상으로 확장됨에 따라 올바른 선택 바람 블레이드 코어 재료 는 협상할 수 없습니다. 탐구하다 UNION COMPOSITES CHANGZHOU CO., LTD. 의 솔루션은 다음과 같습니다. https://www.pvc-foam.com/wind-turbine-pvc-foam-core 복합재를 향상시키세요.
