더 빠른 주입을 위한 홈이 있는 PVC 폼 코아

전통적인 핸드 레이업에서 VIP(진공 주입 가공) 및 RTM(수지 이송 성형)과 같은 고급 폐쇄형 금형 공정으로의 전환은 복합재 제조에 혁명을 일으켰습니다. 그러나 산업계에서는 더 크고 복잡한 구조를 요구함에 따라 건조 지점이나 사이클 시간 연장 없이 완전한 수지 함침을 달성하는 것은 여전히 ​​중요한 엔지니어링 과제로 남아 있습니다.

표준 표면 유동 매체의 한계를 극복하기 위해 복합재 엔지니어는 통합 유동 채널로 엔지니어링된 구조 코어에 점점 더 의존하고 있습니다. 그루브를 활용한 PVC 폼 코아 수지 분포를 가속화하고, 층간 전단 강도를 향상시키며, 까다로운 해양 적용 , 풍력 에너지 및 항공우주 응용 분야에서 주입 공정을 간소화하는 입증된 방법입니다.

수지 흐름과 코어 수정의 역학

진공 주입에서는 압력 차이를 통해 수지가 건식 보강재와 코어 재료를 통해 흡입됩니다. 이 흐름의 속도와 효율성은 흐름 속도가 매체의 투과성에 비례하고 수지의 점도에 반비례한다는 Darcy의 법칙에 의해 결정됩니다.

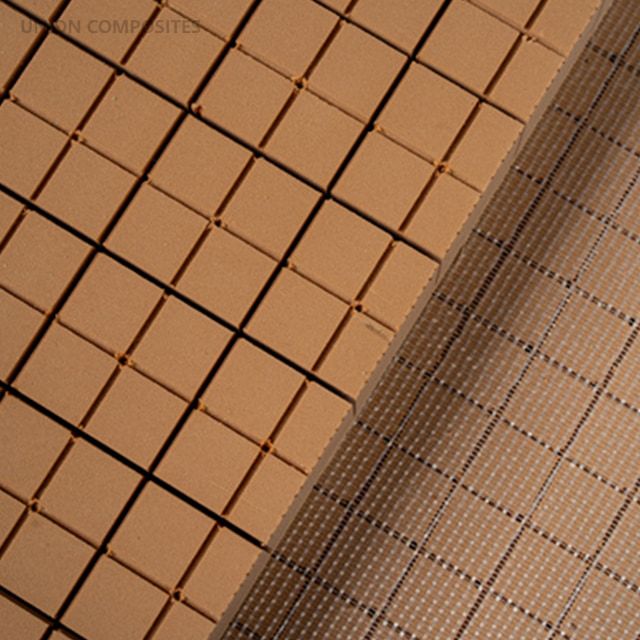

표준 일반 폼 보드는 불침투성 장벽 역할을 하므로 수지가 유리 섬유 또는 탄소 섬유 스킨에 침투하기 전에 표면 전체에 수지를 분배하기 위한 외부 흐름 메시가 필요합니다. 제조업체는 에 직접 정밀한 기하학적 채널(일반적으로 2mm 깊이의 20mm x 20mm 그리드)을 CNC 가공하여 PVC 폼 코아 저저항, 고투과성 내부 흐름 네트워크를 만듭니다.

UNION COMPOSITES CHANGZHOU CO., LTD.에서는 StruCell ® 경질 폼 보드는 초고밀폐 셀 구조(>95%)로 설계되었습니다. 이 미세다공 구조는 수지가 기계 가공된 홈을 통해 빠르게 흐르는 동안 폼 자체가 매우 낮은 수지 흡수를 나타냅니다(ASTM D2842에 따라 <1.5%). 또한 가교 폴리머 매트릭스는 탁월한 열 안정성을 제공하여 치수 왜곡 없이 에폭시, 비닐에스테르 및 폴리에스테르 수지의 발열 경화 온도(최대 100°C)를 쉽게 견딜 수 있습니다.

그루브 패턴, 밀도 균형 및 사양

최적의 코어 구성을 선택하려면 흐름 역학과 최종 부품 중량 및 기계적 성능의 균형이 필요합니다. 엔지니어는 맞춤형 표면 처리를 지정할 때 다음과 같은 몇 가지 중요한 요소를 고려해야 합니다.

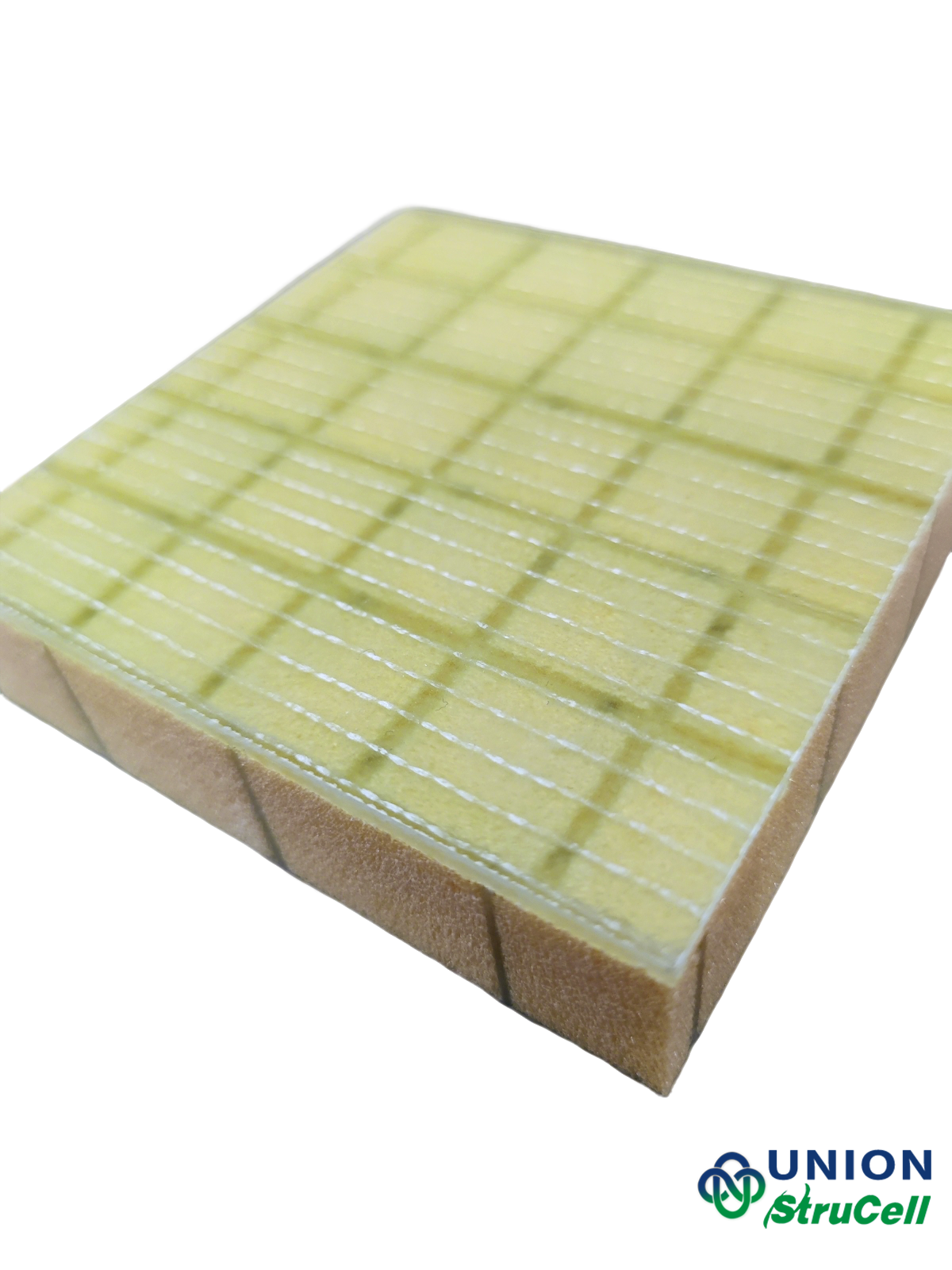

• 홈과 천공의 시너지 효과: 홈만으로는 코어의 한 면에만 수지를 분배할 수 있습니다. 도구 측과 백 측 라미네이트를 동시에 함침시키려면 코어에 홈이 있고 천공(펀칭)되어야 합니다. 천공은 수직 도관 역할을 하여 수지가 보드의 Z축을 통해 흐를 수 있도록 합니다.

• 밀도와 무게의 균형: 빈 공간이 수지로 채워지는 것은 복합재의 기본 법칙입니다. 경화된 수지는 폼보다 밀도가 훨씬 높기 때문에 홈이 있는 PVC 폼 코아 기본적으로 일반 보드에 비해 샌드위치 패널의 전체 무게를 증가시킵니다. 엔지니어는 이 '수지 흡수량'을 계산해야 하며 필요한 압축 강도(일반적으로 중간 밀도 범위의 경우 0.9~1.5MPa 범위)를 여전히 충족하는 높은 경질 저밀도 폼(예: 80kg/m⊃3 대신 60kg/m³)을 선택하여 보상해야 합니다.

• 가공 공차: 홈 깊이가 일관되지 않으면 수지가 한 채널 아래로 너무 빨리 흘러 건조 보강재를 우회하고 공기 공극을 가두는 레이스 추적이 발생할 수 있습니다. 예측 가능한 유동 선단을 보장하려면 엄격한 두께 공차(±0.2mm)를 갖춘 정밀 CNC 가공이 필수입니다.

실제 상황: 고성능 애플리케이션

통합 흐름 채널의 실질적인 이점은 재료 신뢰성과 공정 속도가 수익성을 결정하는 대규모 산업 제조에서 가장 분명합니다.

풍력 터빈 블레이드

현대식 풍력 터빈 블레이드의 길이는 종종 80미터를 초과하므로 막대한 양의 수지가 필요합니다. 홈이 있는 PVC 폼 코아 (예: UNION P60 또는 P80 시리즈)은 수지의 겔 시간이 만료되기 전에 블레이드의 전단 웹과 공기 역학적 쉘 전체에 균일한 함침을 보장합니다. 홈은 조기 경화 병목 현상을 방지하여 심각한 주기적 피로와 공기 역학적 하중을 견디는 데 필요한 구조적 무결성을 보장합니다.

해양 적용 선체 및 벌크헤드

조선 부문에서는 DNV GL 인증 해양 적용 등급 PVC 폼 보드가 선체 바닥, 갑판 및 격벽의 표준입니다. 홈이 있고 구멍이 뚫린 코어를 활용하여 보트 제작자는 내부 및 외부 합성 스킨 사이에 모놀리식 수지 브리지를 만듭니다. 이러한 기계적 연동은 선체의 박리 강도와 내충격성을 크게 향상시켜 가혹한 유체역학적 슬래밍 하중 하에서 박리 위험을 완화합니다.

결론

복합 구조의 크기와 복잡성이 지속적으로 확장됨에 따라 올바른 PVC 폼 코아 지정은 더 이상 구조적 경질 성에 관한 것이 아니라 프로세스 최적화에 관한 것입니다. 홈이 있고 천공된 코어 재료는 일회용 플로우 메쉬가 필요하지 않으며 준비 시간을 단축하며 보다 안전하고 빠르며 신뢰할 수 있는 주입 프로세스를 보장합니다.

엔지니어는 UNION COMPOSITES CHANGZHOU CO., LTD.와 같은 ISO 9001 인증 제조업체와 협력하여 특정 수지 시스템 및 구조 요구 사항에 맞는 맞춤형 CNC 가공 흐름 구성을 활용하여 프로토타입부터 본격적인 생산에 이르기까지 최고의 성능을 보장할 수 있습니다.
