先進的な複合材料と軽量構造材料の世界では、 PVCフォームコア は 、複数の業界にわたる多用途のソリューションとして登場しました。から 風景にそびえ立つ風力タービンのブレード から海の波を切り裂く豪華ヨットまで、この人工素材は現代の製造において重要な役割を果たしています。しかし、正確には何ですか PVCフォームコア は、バルサ材や他のコア材などの従来の代替品よりも、いつ、エンジニアやメーカーがそれを選択するのに使用されますか?
この包括的なガイドでは、PVCフォームコア の多様な用途を探り、それが多くの業界で好まれる選択肢となっている理由を検証し、この材料がプロジェクトにとって適切なソリューションであるかどうかを判断するのに役立つ実践的な基準を提供します。
PVCフォームコア は 硬質 です。 独立気泡構造フォーム。 架橋ポリ塩化ビニル樹脂から製造された日常製品に使用される柔軟なPVC素材とは異なり、 構造 PVC フォーム コアは、特に耐荷重用途向けに設計されています。 複合サンドイッチ構造.
この材料は、独立気泡含有率が 95% を超える非常に均一な気泡構造を特徴としており、優れた寸法安定性、耐湿性、および機械的特性を提供します。密度範囲は 45 kg/m⊃3 から選択可能です。 〜 250 kg/m³、PVCフォームコア は、幅広い用途にわたる特定の性能要件を満たすように調整できます。
によると 国立再生可能エネルギー研究所による複合材料の研究によると、サンドイッチ構造のコア材料は、再生可能エネルギーや輸送用途で使用される複合パネルの全体的な性能特性を決定する重要なコンポーネントです。
PVCフォームコア の詳細については、次の記事を参照してください。PVCフォームコアとは何ですか? >

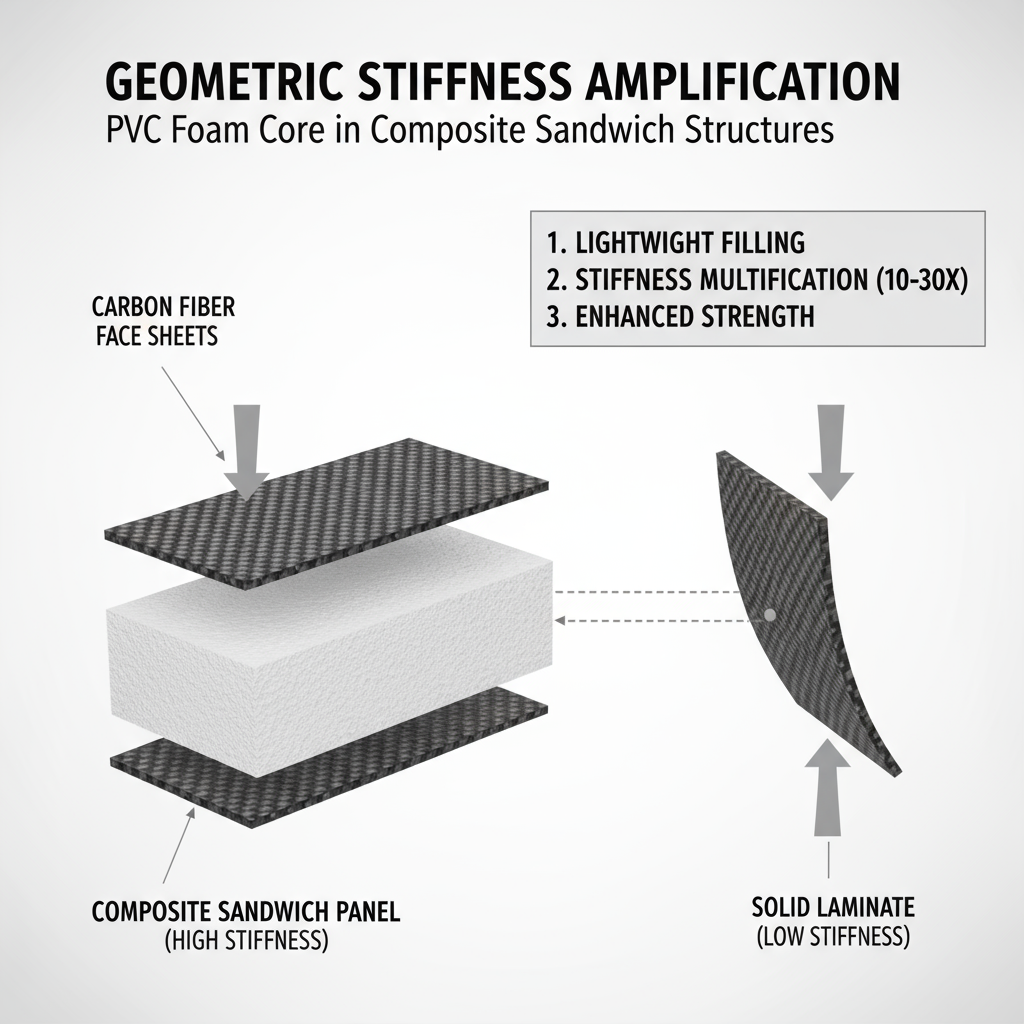

特定の用途に入る前に、PVCフォームコア を非常に価値あるものにする構造原理、つまり理解することが不可欠です。 幾何学的剛性の増幅を.
PVCフォームコア を 2 枚の薄くて強力な表面シート (通常はグラスファイバーまたはカーボンファイバー) の間に挟むと、同じ重量の固体ラミネートと比較して曲げ剛性が指数関数的に増加する複合パネルが作成されます。コア材がフェースシートの間隔をあけ、パネルの慣性モーメントが劇的に増加します。これは、I ビームが同じ重量の固体バーと比較して優れた強度を達成するのと同様です。
この基本原則により、次の 3 つの重要な利点がもたらされます。
1. 軽量充填: コアは最小限の重量追加で厚みとボリュームを提供し、全体の構造質量を低く保ちます。
2. 幾何学的剛性の乗算: 耐荷重スキンを分離することにより、コアはパネルの 硬質 性を幾何学的倍数 (多くの場合、同等重量のソリッド ラミネートと比較して 10 ～ 30 倍) 増加させます。
3. 強度の向上： サンドイッチ構造により荷重がより効果的に分散され、軽量を維持しながら曲げ強度と圧縮強度の両方が向上します。
このエンジニアリング上の利点は、構造性能を犠牲にすることができない重量に敏感な用途において PVCフォームコア が不可欠になっている理由を説明しています。
の 風力エネルギー 部門は、PVCフォームコア 材料の最大かつ急速に成長している市場の 1 つを表しています。より多くのエネルギーを取り込むためにタービンブレードが長くなると、メーカーは性能、コスト、サプライチェーンの信頼性のバランスをとるコア材料を必要とします。
風力ブレードの具体的な用途:
· シャーウェブ: 上下のブレードスキンを接続する内部構造要素
· ルートセクション: ブレードがハブに取り付けられる部分で、高い圧縮強度が必要です。
· リーディングエッジとトレーリングエッジ: 複雑な形状を持つ主要でない耐荷重領域
PVCフォームコア が風力エネルギーで優れている理由:
バルサ材の価格が変動したり、供給が不安定になった場合、PVCフォームコア は信頼性が高くコスト効率の高い代替品として機能します。この材料の熱硬化特性 (製造中の架橋によって達成される) により、非架橋の代替品と比較して、より高い強度と寸法安定性が得られます。
PVC フォームの優れた成形性により、メーカーは構造の完全性を損なうことなく、最新のブレード設計に必要な複雑な湾曲形状を作成できます。この材料は、木目の方向に関係なく一貫した機械的特性を維持します。これは、天然木製品に比べて大きな利点です。
おそらく、PVCフォームコア が 海洋用 のアプリケーションほど完全に市場に浸透したところはありません。レーシングヨットから豪華客船まで、素材は根本的に変わりました ボート建造の 練習。
· 船体の構造: 底板、側面、構造コンポーネント
· デッキシステム: 滑り止め表面、ハッチ、コックピットエリア
· バルクヘッドとパーティション: 内部の構造的仕切り
· 上部構造: キャビン側面、ハードトップ、フライングブリッジ
従来の 海洋用 材料に対する重要な利点:
優れた耐水性と腐敗防止: PVCフォームコア は、海洋用 環境でバルサ材を悩ませる長期的な吸水と生物学的劣化の問題を完全に排除します。バルサ材は水分を吸収して膨潤し、水がラミネートに浸透すると最終的には腐る可能性がありますが、PVC フォームのクローズドセル構造（吸水率は 1.5% 未満） ASTM D2842 試験基準) により、持続的な性能が保証されます。
一貫した予測可能な性能: 密度、木目模様、節に自然なばらつきがある木材とは異なり、PVC フォームは各シート全体に均一な機械的特性を提供します。この一貫性により、工学計算が簡素化され、信頼性の高い構造性能が保証されます。
優れた機械加工性: 標準的な木工工具は、PVCフォームコア の切断、成形、研磨が容易で、特殊な装置を必要とせずに製造プロセスを合理化します。
この材料の 海洋用 用途に対する DNV-GL 認証は、海水ヨットの建造から商船の製造に至るまで、最も要求の厳しい海洋環境にも適していることを裏付けています。
PVCフォームコア は、従来の造船材料と比較して海洋造船において大きな利点があります。詳細については、以下を参照してください。海洋用 合板の代替品>
RV 車および商用輸送業界は、構造性能、断熱性、製造効率を兼ね備えた PVCフォームコア を採用しています。
主な輸送用途:
· インテリアカウンタートップとバスルームパネル
· 構造的なサポートと断熱を提供する床システム
· 重量と組み立ての複雑さを軽減するスケルトンフリーのウォールボード システム
· 断熱性と防音性を統合したルーフパネル
・ 温度制御を維持する断熱壁パネル
· 湿気や熱サイクルに強い床システム
· 断熱性と構造性を組み合わせたドアパネル 硬質
自動車業界と RV 業界は、燃料効率を向上させ、積載量を増やすために軽量化を優先しています。 PVCフォームコア は、優れた強度重量比を実現しながら、同時に 0.035 ～ 0.055 W/m・K の範囲の断熱値を提供します。これは二重の機能により、別個の断熱層の必要性を排除します。
建築用途では、PVCフォームコア は複合パネル製造においてバルサ材に完全に取って代わり、屋内および屋外用途の両方に優れた性能を提供します。
建設用途:
・ カーテンウォールシステム用金属複合パネル
・ 耐候性を備えた外装材
· 防音機能を備えた内壁パーティション
・ 耐湿性が必要な浴室や水回りの間仕切り
建設におけるパフォーマンス上の利点:
優れた断熱性と防音性: 独立気泡構造により、音の伝達を効果的に減衰させながら、継続的な断熱層を提供して建物のエネルギー効率を向上させます。
高い強度と｛[t57]｝性： 組み込み時 サンドイッチ パネルPVCフォームコア は、曲げ耐性を大幅に向上させ、構造の完全性を維持しながら、より薄く、より軽いパネルを実現します。
防火規格準拠: 特殊な配合により、PVCフォームコア は B1 グレードの難燃性を達成できます。 ヨーロッパの火災分類基準、厳しい建築基準要件を満たしています。
耐湿性とカビ防止: 木材ベースの代替品とは異なり、PVCフォームコア は湿気の多い環境でも寸法安定性を維持し、生物の成長をサポートする有機材料を提供しません。
歴史的に、バルサ材は高性能スポーツ用品の中心材として選ばれてきました。現在、PVCフォームコア は、その優れた一貫性、可用性、および性能特性により、これらの用途においてほぼ完全にバルサに取って代わりました。
· サーフボードとパドルボード: 浮力、耐衝撃性、形状保持力を提供します。
· スキーとスノーボード: 制御されたフレックスパターンと振動減衰を提供します。
· スケートボード: 最新の複合デッキ設計に軽量強度を提供します。
スポーツ用途における利点:
PVCフォームコア は、繰り返しの衝撃に耐えなければならないスポーツ用品にとって不可欠な、優れた弾性と衝撃吸収性を備えています。この材料はバルサ材と比較して低コストであり、複雑な形状に対する優れた成形性と相まって、カスタムおよび量産の両方の製造に最適です。
材料の一貫した密度と機械的特性により、予測可能なパフォーマンスが保証されます。これは、わずかな違いがアスリートのパフォーマンスに影響を与える可能性がある競技用スポーツ用品にとって重要な要素です。
主要なアプリケーション カテゴリを超えて、PVCフォームコア は、その独自の特性の組み合わせが非常に貴重であることが判明している、数多くの特殊な産業目的に役立ちます。
ガラス繊維強化プラスチック (FRP) スイミング プールは、従来のコンクリート プールと比較して優れた耐候性、防水性、防食性を備え、より迅速な設置とより低い建設コストを実現します。 PVCフォームコア ストリップはプールエッジの補強において重要な役割を果たします。
この材料はエポキシ樹脂とビニルエステル樹脂の両方との適合性により、プールの壁構造との優れた接着を可能にします。 PVCフォームコア をプールの端に積層すると、壁の崩壊を防ぎ、数十年の使用にわたって構造の完全性を維持する横方向のサポートが提供されます。このアプリケーションは、PVCフォームコア が構造強度を幾何学的に増大させながら最小重量にどのように寄与するかを完全に示しています。
· 工具と金型の作成: 複合工具に寸法安定性の高い基材を提供
· 保護具: エネルギー吸収を必要とするヘルメットライナーとボディアーマーインサート
· ドローンとUAVの構造: 高い硬質性と振動減衰性を備えた軽量機体
· 産業機器ハウジング: 化学処理環境向けの耐食性エンクロージャ
PVCフォームコア がどのような場合に最適な材料選択であるかを理解するには、材料要件とアプリケーション環境の両方を検討する必要があります。まず、解決策として PVCフォームコア を指す材料性能基準を考えてみましょう。
1. 優れた強度重量比
アプリケーションが最小の質量で最大の構造性能を要求する場合、PVCフォームコア が優れています。固体材料よりもはるかに低い密度で 0.45 MPa (P45 密度) から 6.2 MPa (P250 密度) の範囲の圧縮強度を備えた PVCフォームコア は、優れた比強度を実現します。これにより、次のような用途に最適です。 航空宇宙部品, レーシングヨットの構造、および軽量化によって性能や効率が直接向上するあらゆる用途。
2. 樹脂の吸収が少ない独立気泡構造
製造時 複合サンドイッチパネルの製造では、樹脂の消費量が重量とコストの両方に直接影響します。 真空注入またはハンドレイアッププロセスによるPVCフォームコア の独立気泡構造 (独立気泡含有率 >95%) は、ラミネート中に最小限の樹脂を吸収します (通常 150 g/m⊃2 未満)。適切に処理された表面のために。この特性により、大量の樹脂を吸収できる連続気泡代替品やウッドコアと比較して、材料コストが大幅に削減され、重量増加が防止されます。
3. 極端な温度における寸法安定性
幅広い温度変化にさらされる用途では、反ったり、膨張したり、収縮したりすることなく寸法安定性を維持するコア材料が必要です。 PVCフォームコア は、-50°C ～ +80°C の温度範囲にわたって一貫して動作するため、北極調査船や砂漠に適しています。 自動車用途、および熱サイクルにさらされる産業機器。
4. 優れた耐水性・耐薬品性
海洋用 環境、化学処理用途、屋外構造物には、吸湿や化学的攻撃に耐える材料が必要です。 PVCフォームコア の独立気泡構造は水の侵入を防ぎます (吸水率 <1.5 体積%)。一方、PVC ポリマー自体は塩水、弱酸、アルカリ、および最も一般的な化学物質による劣化に耐性があります。この耐性により、有機コア材料に影響を与える腐敗、膨張、層間剥離の問題が解消されます。
5. 加工と製作の容易さ
プロジェクトで複雑な形状、正確な公差、または広範囲が必要な場合 CNC 加工では、PVCフォームコア の優れた加工性が重要になります。この材料は割れることなくきれいに切断でき、標準的な木工ツールやルーティングツールを使用でき、適切に加熱すると複雑な曲線に熱成形できます。この加工性により、工具コストを削減しながら、プロトタイピングと生産が加速されます。
6. 一貫した均一な特性
工学計算と有限要素解析には、予測可能で一貫した特性を持つ材料が必要です。固有のばらつきがある天然素材 (木材、コルク) とは異なり、PVCフォームコア は各シート全体およびバッチ間で均一な密度、強度、剛性を維持します。 ISO 9001 や DNV-GL 承認などの品質認証に裏付けられたこの一貫性により、構造性能に対する信頼が得られます。
7. 耐火性および安全性への準拠
公共交通機関、海洋用 船舶、商業ビルでの用途には、多くの場合、認定された耐火性能が必要です。適切な配合により、PVCフォームコア は UL94 V-0、IMO 火災安全規定、および欧州 B1 評価を満たす難燃性分類を達成できます。この工学的に設計された耐火性は、機械的性能を維持しながら、多くの有機代替品を上回ります。
材料特性以外にも、アプリケーションの動作環境も同様に重要な選択基準を提供します。
1. 海洋用 と海水への曝露
定期的または継続的な塩水との接触を伴う用途は、PVCフォームコア に非常に有利です。この材料は、水に対する不浸透性、塩分による腐食に対する耐性、および 海洋用 の生物学的攻撃に対する耐性により、ボートの船体、海洋プラットフォーム、海水淡水化装置のハウジング、および沿岸インフラストラクチャに選択されることが証明されています。 海洋用 の環境では最終的に劣化するバルサ材や合板とは異なり、PVCフォームコア は最小限のメンテナンスで数十年にわたり信頼性の高いサービスを提供します。
2. 湿気の多い環境や湿った環境
バスルームの間仕切り、冷蔵保管施設、食品加工装置、熱帯気候用途ではすべて、コア材料が持続的な高湿度や定期的な湿潤にさらされます。 PVCフォームコア の独立気泡構造は、膨張、重量増加、強度低下の原因となる吸湿を防ぎます。この素材はカビやカビの発生を抑制し、構造の完全性と衛生状態の両方を維持します。
3. 周期的な荷重と振動
回転するたびに曲がる風力タービンのブレード、波に打ち寄せる船体、道路の振動を受ける自動車パネルなど、繰り返し機械的ストレスを受ける用途には、耐疲労性に優れたコア材料が必要です。 PVCフォームコア のセル構造は、数百万回の荷重サイクルを通じて構造特性を維持しながら、振動エネルギーを吸収する減衰特性を提供します。
4. 重量が重要な輸送
キログラム単位が燃料消費量、航続距離、積載量に影響を与える場合、PVCフォームコア の軽量性が不可欠になります。 RV車、 航空機の内装パネル、ヨットレースの部品、 商用車の車体は すべて、安全性や耐久性を損なうことなく軽量化の恩恵を受けています。幾何学的剛性の乗算効果により、設計者は可能な限り最小の質量で必要な構造性能を達成できます。
5. 極端な温度サービス
北極の研究機器から砂漠のパイプライン断熱材に至るまでの用途には、極端な温度範囲で確実に機能する材料が必要です。 PVCフォームコア は、-50 °C から +80 °C まで機械的特性を維持し、多くの代替品に影響を与える脆化、軟化、または劣化を回避します。この温度安定性は、冷蔵輸送、屋外機器、熱サイクルを伴う産業プロセスに適しています。
6. 腐食性化学物質への曝露
産業用機器、化学処理タンク、廃水処理コンポーネント、および農業用機器は、有機材料や一部のポリマーを急速に劣化させる酸性、アルカリ性、または溶剤環境に遭遇することがよくあります。 PVCフォームコア は、ほとんどの一般的な工業用化学物質による攻撃に抵抗し、木材、金属、またはその他のプラスチックが破損する可能性がある場所でも構造の完全性を維持します。
7. 長寿命要件
インフラストラクチャープロジェクト、 海洋用 の船舶や建築設備は、最小限のメンテナンスで 20 ～ 50 年の耐用年数を必要とすることがよくあります。 PVCフォームコア は、環境劣化、生物的攻撃、機械的疲労に対する耐性により、優れた耐久性を実現します。徐々に劣化する有機材料とは異なり、適切に保護された PVCフォームコア は数十年にわたって性能特性を維持します。
8. 複雑な形状と曲面
モダンな ヨットの船体, 自動車のボディ パネル、風力タービンのブレードのプロファイル、建築上の特徴には、多くの場合、複雑な 3 次元曲線が含まれます。 PVCフォームコア は、熱成形、切り込みを入れて曲げたり、CNC 機械加工したりして、硬質 の代替品や従来の材料では不可能だった複雑な形状を作成できます。この成形性により、構造効率を維持しながら革新的なデザインが可能になります。
PVCフォームコア がアプリケーションに適切かどうかを評価するときは、次の実際的な決定フレームワークを考慮してください。
・ あなたの用途にはサンドイッチ構造のコア材料が必要ですか? (「はい」の場合は続けてください)
· 木材代替品と比較して優れた耐水性が必要ですか? (海洋用、湿気の多い環境 → PVC)
· 軽量化は重要な設計目標ですか? (運輸、航空宇宙 → PVC)
· 構造物には持続的または周期的な荷重がかかりますか? (風力エネルギー、海洋用 → PVC)
· 工学計算には一貫した材料特性が必要ですか? (精密アプリケーション → PVC)
· 動作環境は腐食性または化学的に攻撃的ですか? (工業、化学 → PVC)
· 長期にわたる寸法安定性が必要ですか? (インフラ、アーキテクチャ → PVC)
· 材料コストは、総ライフサイクル コストほど重要ではありませんか? (PVC の耐久性により、総コストが低くなることがよくあります)
· 製造時の樹脂消費量の削減は、材料コストを相殺しますか? (PVC は樹脂の摂取量が少ないためコストが節約されます)
· 標準化されたプロパティはエンジニアリングとテストの費用を削減できますか? (PVC の一貫性により開発コストが削減されます)
· 既存の複合製造能力はありますか? (PVC は標準プロセスと統合されます)
· 真空注入、樹脂転写、またはハンドレイアップを使用しますか? (PVC はすべてのメソッドと互換性があります)
· コア材料を機械加工または CNC 切断する必要がありますか? (PVC マシンは非常に優れています)
· 複雑な形状や曲線が必要ですか? (PVCは成形性に優れています)
PVCフォームコア は、特殊な代替品から、複数の業界にわたるサンドイッチ構造アプリケーションの主な選択肢へと進化しました。軽量構造、優れた機械的特性、耐環境性、および製造の多用途性の組み合わせにより、現代のエンジニアリングの重要な要件に対応します。
この材料は、従来のバルサ材の完全な代替品として機能する用途で特に優位性を確立しており、海洋用、風力エネルギー、建設、スポーツ用品の製造において優れた一貫性、可用性、および性能を提供します。輸送用途では、構造強度と断熱性という二重の利点をもたらします。 FRP プール建設などの特殊な産業用途では、サンドイッチ構造を非常に効果的なものにする軽量充填と幾何学的剛性の増大の組み合わせを正確に実現します。
業界が軽量化、持続可能性、長期的なパフォーマンスを優先し続けるにつれ、PVCフォームコア の役割はさらに拡大する可能性があります。コア材料のオプションを評価するエンジニア、設計者、製造業者にとって、用途で信頼性の高い構造性能、環境耐久性、コスト効率の高い製造が求められる場合、PVCフォームコア を最初に検討する必要があります。
数十年にわたる周期的な荷重に耐えなければならない風力タービンのブレードを構築している場合でも、性能と寿命の両方が必要な豪華ヨットを建造している場合でも、最適な強度重量比を備えたレクリエーション用車両を製造している場合でも、特殊な産業用コンポーネントを開発している場合でも、PVCフォームコア は現代のアプリケーションが要求する実証済みの材料ソリューションを提供します。
