海洋用構造フォームコアとは何ですか?

著者: サイト編集者公開時間: 2026-01-27 起源: サイト

お問い合わせ

現代の造船および複合材エンジニアリング分野では、より軽量でより強力で、より燃料効率の高い船舶を求める動きが、固体積層構造からサンドイッチ複合構造へと焦点を移しています。これらの先進的なシステムの中心には、 海洋構造用フォームコア.

グラスファイバーまたはカーボンファイバーのスキンは引張強度を提供しますが、剛性、耐衝撃性、および全体的な構造の完全性を決定するのはコア材料です。のシニアエンジニアとして UNION COMPOSITES 、海洋用グレードのコアと標準の断熱フォームを区別する特定の化学的および機械的特性に関する質問によく遭遇します。この記事では、海洋用環境における高性能硬質 PVCフォームの科学、力学、および応用について探ります。

架橋の科学硬質 PVC

何であるかを理解するには 海洋構造用フォームコアが 、その微細構造を観察する必要があります。ヨガマットやシールで使用される柔らかいPVCフォーム (可塑剤を利用して柔軟性を維持する) とは異なり海洋構造用フォームは、架橋ポリマーである硬質です。

高圧ガス処理と 150°C ～ 200°C の温度での硬化を含む精密な製造プロセスを通じて、この材料は半相互侵入ポリマーネットワーク (IPN) を形成します。これにより、独立気泡率が 95% を超えるユニークなハニカム状の微細構造が得られます。

主要な物理的特性

汎用フォームと 海洋構造用フォームコアの違いは 、流体力学的負荷に必要な特定の機械的閾値にあります。

密度範囲: 設計密度の範囲は通常 45 kg/m⊃3 です。 250kg/m³まで。低密度 ( StruCell® P60 など) は重心を軽減するためにデッキや上部構造に使用され、より高い密度 ( StruCell® P200) はエンジンベッドやトランサムなどの高応力領域に使用されます。
熱安定性: 海洋用環境は過酷です。高品質のPVCコアは、通常 -50 °C から +80 °C までの極端な温度変動にわたって、反りや層間剥離を起こすことなく安定性を維持します。
耐水性: ASTM D2842 規格によると、真の耐水性海洋用発泡ボードは 1.5% 未満の吸水率を示さなければなりません。これは、浸透を防止し、船舶の寿命にわたって浮力を維持するために重要です。

機械的機能: サンドイッチ原理

の主な機能は 海洋構造用フォームコア 、I ビームの「ウェブ」として機能し、2 つの「フランジ」(グラスファイバーまたはカーボンファイバーのスキン) を分離することです。スキン間の距離を増やすことで、コアの慣性モーメントが大幅に増加し、重量を大幅に増加させることなくパネルの剛性が飛躍的に向上します。

剛性と重量

ソリッドグラスファイバーの船体をコア付きラミネートに置き換えると、剛性を高めながら重量を最大 30 ～ 40% 削減できます。ただし、これには、スキン間に荷重を伝達するためにコアが高いせん断強度を備えている必要があります。

たとえば、 UNION COMPOSITES ' StruCell ® シリーズは、密度に応じて最大 6.2 MPa に達する圧縮強度を提供します。この耐荷重能力により、船体は波の「叩きつける」力や船底にかかる静水圧に耐えることができます。

実際のアプリケーションと処理

の多用途性は 海洋構造用フォームコア 、単純な浮力を超えています。さまざまな製造プロセスとの互換性により、現代のボート建造の標準となっています。

1. 樹脂の適合性と注入

海洋用フォームコアは、ポリエステル、ビニルエステル、エポキシなどの主要な樹脂システムと互換性があります。微細気泡構造により、樹脂の取り込みが低く抑えられます。つまり、フォームが高価な樹脂を「飲まない」ため、最終的な複合材料の重量が低く抑えられます。

2. CNC 加工と熱成形

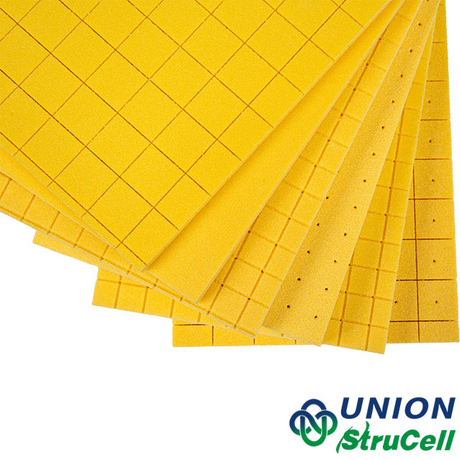

海洋用アーキテクチャでは精度が最も重要です。硬質 PVCフォームシートは、±0.2mm の公差で CNC 加工できます。次のようなさまざまな表面処理を施して提供できます。

溝付き/穴あき: 真空注入プロセス中の樹脂の流れを促進します。
ダブルカット/スクリム: 硬質ボードがボートの船体の複雑な曲線に沿って輪郭を描くようにします。

3. 現実世界の使用例

船底部と側面: DNV GL 認定コア ( StruCell® P80 または P100 など) を利用することで、船舶は耐衝撃性と耐疲労性に関する国際海上安全基準を確実に満たします。
隔壁と内装: より軽量なコアを使用すると、船舶の排水量が減少し、高速化と燃費の向上が可能になります。
ROV の浮力: 海中用途では、高密度フォームの高い破砕強度により、深層水の圧力による崩壊を防ぎます。
