サンドイッチパネルは、外皮が「弱すぎる」ために失敗することはほとんどありません。コアの選択がプレースホルダーのように扱われたため、失敗します。その後、モデルが約束したよりもラミネートが重くなったり、濡れたり、再現性が低くなったりします。 海洋用 、風力、輸送、UAV、または産業用断熱材用の複合構造を構築する場合、 pvcフォームコアシート は、部品重量、樹脂消費量、疲労寿命、機械加工歩留まり、保証リスクなど、あらゆる場所で現れる数少ない材料決定事項の 1 つです。
で 複合サンドイッチ構造、コアはスキンが最も得意とすることを可能にする分離層です。つまり、固体ラミネートの質量ペナルティを支払うことなく、張力と圧縮を遠く離れて保持し、曲げ剛性を高めます。 硬質 PVCフォームコアシートは、座屈に対して外板を安定させ、耐衝撃性を向上させ、意味のある断熱および防音に貢献します。
しかし、「フォーム」として購入する品目は、一般的な充填剤というよりは、プロセスコンポーネントのように機能します。気泡構造と独立気泡含有量は、ラミネート時の樹脂の取り込みに影響します。密度は、圧縮特性、せん断伝達、およびファスナーの性能に影響します。表面品質と厚さの許容差は、ボンドラインの予測可能性に影響します。これらの変数が変動すると、完成品の質量と特性も変動します。
複合材ショップでは、最初に圧縮強度とせん断弾性率に重点を置くことが多く、それは正しいことです。それでも、実際の製造では、コアが界面およびセルネットワークに吸収する樹脂の量という別の指標が急速に上昇する傾向があります。
独立気泡含有量が高く、 微小セル状の細孔構造 により、通常、ラミネート時の樹脂吸収が非常に低くなります。これには、調達と製造の両方が懸念する 2 つの直接的な結果があります。まず、完成部品の重量が、特に船体パネル、風力ブレードのウェブ、トラックの車体壁などの表面積の大きな部品で軽減されます。第 2 に、樹脂の使用量とそれに伴う労働の変動が削減されます。これは、原料樹脂のコスト自体と同じくらい重要になる可能性があります。
トレードオフがあります。一部の用途では、特にプロセス制御が一貫していない場合、または表面処理が最小限である場合、機械的キーイングを促進するために制御されたレベルの表面浸透性に依存します。規制された生産または再現性の高い生産におけるより良い方法は、発泡セル構造、表面処理、接着剤または樹脂の選択、およびプロセスパラメータなど、接着性能をシステムの決定として扱うことです。
ほとんどの製品ラインは、広い密度範囲 (通常約 45 ～ 250 kg/m³) に及びます。密度は単なる強さの調整ではありません。それは故障モードと、実際のジオメトリにおけるコアの寛容性を変更します。
密度が低いと、重量が軽減され、多くの場合、断熱性が向上します。これらのグレードは、曲げ剛性が目標で点荷重が制御される非構造パーティション、フェアリング、および断熱パネルに優れています。リスクは、ハードウェア、インサート、または集中荷重による局所的な潰れに加え、狭い半径でのせん断能力の低下です。
中程度の密度は、せん断伝達、圧縮特性、および機械加工性のバランスをとるため、多くの海洋用および輸送構造が着地する場所です。パネルに激しい荷重、周期的な曲げ、または繰り返しのハードウェア荷重がかかる場合、多くの場合、このバンドが重量と耐久性のバランスで最良の結果をもたらします。
通常、負荷の高い領域、ハードポイント、およびファスナー、インサート、または局所的な圧縮が避けられない領域には、より高い密度が指定されます。また、深いポケット、薄肉、微細なエッジのディテールなど、積極的な CNC 加工機能により、低密度材料の破れや寸法ドリフトが発生する場合にも役立ちます。
複数の負荷パスを使用して構築している場合は、すべての要件を満たすために 1 つの密度を強制するのではなく、ハイブリッド コア ゾーニングを検討してください。これにより、オーバービルドが軽減され、加工の予測可能性が維持され、実際に設計を推進する領域の疲労性能が向上します。
エンジニアはスキンとコアをクリーンなレイヤーとしてモデル化します。製造では、ボンドライン、樹脂フィルム、真空スタック、および層全体で複雑になる厚さの変動が見られます。厳密な厚さ公差を持つpvcフォームコアシートは、ラミネートのスタックアップにおける「謎の」変数の数を減らします。
これは、曲面ツーリング用にフォームを薄いシートにスライスしたり、複合形状の上にコアを形成したり、ミリ単位でフィット感や仕上げが変わる軽量のインテリア パネルを構築したりする場合に最も重要です。薄板の精度は、CNC キット化されたコアと、再加工せずにパネルを治具に取り付ける必要がある OEM 環境での再現可能なアセンブリもサポートします。
現在のプロセスで、余分な接着剤、より重いスキン、または追加のフェアリングで頻繁に補っている場合、根本的な原因は仕上がりではないことがよくあります。コアの厚さと表面状態が異なるため、ショップは材料に「保険をかける」ことを余儀なくされます。
水の浸入はボートだけの問題ではありません。結露の循環、洗浄、凍結融解への曝露、またはウェットレイアップの変動が見られる構造では、時間の経過とともに湿気が蓄積する可能性があります。吸水性が低く、独立気泡含有量が高い硬質 PVCフォームコアシートは、そのリスクを軽減する簡単な方法です。
海洋用では、局所的な損傷、水の移動、凍結膨張、ボンドラインの劣化といった破損メカニズムがよく知られています。風や輸送においては、特に構造物が何年も屋外に置かれている場合、湿気と温度のサイクルによって疲労や界面の弱化が引き起こされる可能性があります。
実際的なポイントは、フォームの吸水挙動を暴露の想定と一致させ、ラミネートのスケジュールとエッジシール戦略を検証することです。エッジ、貫通、カットアウトがシステムとして扱われない場合、たとえ優れたコアであっても悪い結果を招く可能性があります。
CNC 加工の互換性は、多くの場合、「きれいに切れる」という言葉に集約されます。ハイスループットの複合材製造の場合は、より具体的になります。予測可能な切りくず形成、最小限のエッジ ブレークアウト、一貫したカーフ動作、および加工後の安定した寸法が必要です。
マイクロセルラー構造と一貫した密度分布により、特にポケット付きコア、スカーフ ジョイント、およびコアがスキンや注入媒体の位置決めジオメトリとなるキット化されたアセンブリにおいて、機能の忠実度を維持するのに役立ちます。フォームが一貫して動作すると、送りと速度を標準化し、工具の摩耗のばらつきを減らし、機械加工後の手作業の仕上げを削減できます。
部位によります。単純な長方形を機械加工してハンドレイアップを行う場合、違いはわずかである可能性があります。ネストされたコアキット、複雑なせん断ウェブ、またはコアが寸法基準となる部品を製造する場合、加工の安定性が最上位の仕様パラメータになります。
規制環境やミッションクリティカルな環境では、認証の準備が整っていると調達が「入手可能な最良のもの」から「承認され追跡可能なもの」に変わります。 海洋用プロジェクトは通常、構造が安全に関連する場合、または分類が期待されて材料の選択を行う場合に、DNV・GL アライメントを探します。航空宇宙関連の内装や UAV 構造には、安全性を重視した検証経路と規律ある品質管理が必要な場合があり、多くの場合、プログラムに応じてテュフズード認定基準によってサポートされています。
重要なニュアンスは、認証はエンジニアリング検証の代替ではないということです。それは自信の乗数です。これは、サプライヤーが再現可能な管理の下で業務を行っていること、および原材料ファミリーが原材料の特性と同様に文書化と一貫性が重要である要求の厳しい環境に対応していることを示しています。
海洋用船体、甲板、隔壁は通常、耐水性、疲労性能、および繰り返し荷重下での接合信頼性を優先します。建築業者はゾーン密度を設定することがよくあります。ハードウェアや高負荷インサートの周囲は高密度にし、フィールド領域では剛性と重量を制御するために低密度または中密度にします。

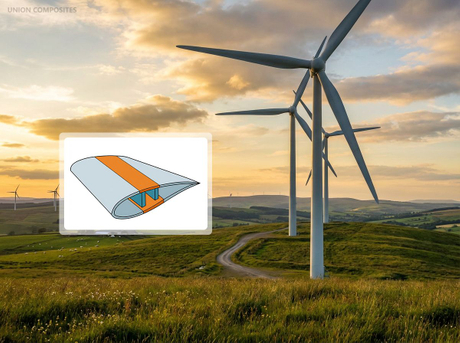

風力エネルギーコンポーネントは、部品の規模が小さいと非効率が大きくなるため、予測可能な樹脂の取り込みと安定した加工でコアに報いる傾向があります。せん断伝達と疲労挙動は初期剛性と同じくらい重要であり、プロセスの再現性がフォームのシートあたりの価格よりも総コストを大きく左右することがよくあります。
輸送パネルと冷蔵ボディは、断熱性、耐湿性、組み立てのための一貫した厚さに重点を置いています。ここでは、薄板能力と公差制御がライン速度とリワークに直接影響を与える可能性があります。
航空機の内装や UAV の構造では、通常、質量と再現性が最優先されます。最も高価な重量は、モデル化していない重量です。通常、樹脂の取り込み、接着剤の過剰使用、変動を補うために追加された厚みのあるボンドラインが原因です。
厚さと密度がすでにわかっている場合は、まだ半分しか終わっていません。ビルドを保護する問題は、下流の動作に関連するものです。クローズドセルの内容、プロセスにおける樹脂の吸収傾向 (注入 vs ハンドレイアップ vs プリプレグ)、シート全体の厚さの許容差、およびフィーチャーサイズでの加工の安定性です。
関連する温度でのせん断特性、予想される点荷重での圧縮挙動、暴露下での吸水性能、コンプライアンスのニーズをサポートする文書など、お客様の現実に合った技術データを求めてください。生産を行っている場合は、ロットごとに何が起こるか、つまり密度がどのように制御されるか、薄いシートがどのように生産されるか、表面状態がどのように維持されるかについても尋ねてください。
商品サプライヤーではなくパートナーを必要とするプログラムの場合、標準シートと、精密薄板、CNC カスタムサンドイッチパネル、真空補助材料などの変換パスの両方をサポートするメーカーと協力することが役立ちます。 UNION COMPOSITESは、超高独立気泡構造と超低樹脂吸収を中心に設計された硬質 PVCフォームコア材料を提供し、仕様最優先のサポートと要求の厳しいアプリケーション向けの認定されたポジショニングを提供します。 https://pvc-foam.com.
フォームの価格は比較しやすいです。パネルの総コストはかかりません。
樹脂の吸収が少ないコアは、ラミネートの質量と樹脂の消費量を削減できますが、流れとウェットアウトをより予測しやすくすることでプロセスウィンドウを狭めることもできます。より優れた厚さ公差を持つコアは、接着剤の消費量を削減し、サンディング、フェアリング、および取り付け時間を短縮できます。きれいに機械加工されたコアにより、キットの歩留まりが向上し、手作業が軽減されます。また、吸水性の低いコアは、修理、クレーム、風評被害などのロングテールコストを削減できます。
適切な評価方法は、樹脂の取り込み、完成重量、サイクル タイム、およびスクラップ率を測定する小規模な制御されたビルドを実行し、その結果を年間スループットに合わせてスケールすることです。多くの OEM にとって、このモデルは「シートあたりの材料コスト」から「受け入れられた部品あたりのコスト」に決定を移します。
コア選択の 1 つの指針が必要な場合は、これを使用します。単一のプロパティ列で最もよく見えるシートではなく、ラミネートの動作を予測可能にするpvcフォームコアシートを指定します。予測可能性により、エンジニアリングの意図が生産スケジュールに影響されても存続することができます。
