従来の手作業によるレイアップから、真空注入処理 (VIP) やレジン トランスファー モールディング (RTM) などの高度なクローズドモールド プロセスへの移行により、複合材料の製造に革命が起きました。しかし、業界ではより大規模で複雑な構造が求められているため、ドライスポットやサイクルタイムの延長を伴わずに完全な樹脂のウェットアウトを達成することは、依然として重大な工学的課題となっています。
標準的な表面流動媒体の制限を克服するために、複合材料エンジニアは、一体化された流路を使用して設計された構造コアへの依存をますます高めています。溝を利用して PVCフォームコア は、要求の厳しい海洋用 、風力エネルギー、航空宇宙用途において、樹脂の分配を促進し、層間せん断強度を高め、注入プロセスを合理化する実証済みの方法論です。
真空注入では、圧力差を介して樹脂が乾燥した強化材とコア材を通して引き出されます。この流れの速度と効率は、流量が媒体の浸透性に比例し、樹脂の粘度に反比例するというダーシーの法則によって決まります。

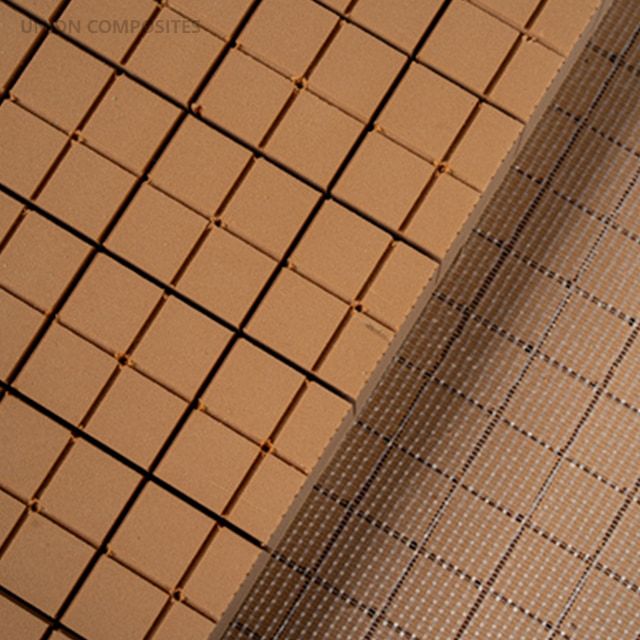

標準的な無地のフォームボードは不浸透性のバリアとして機能するため、グラスファイバーまたはカーボンファイバーのスキンに樹脂が浸透する前に、樹脂を表面全体に分散させるために外部フローメッシュが必要です。メーカーは、精密な幾何学的チャネル (通常、深さ 2 mm の 20 mm x 20 mm グリッド) を PVCフォームコアに直接 CNC 加工することで、低抵抗、高透過性の内部フロー ネットワークを作成します。
UNION COMPOSITES常州有限公司では、 StruCell ® 硬質フォームボードは、超高独立気泡構造 (>95%) で設計されています。この微細セル構造により、樹脂が機械加工された溝を通って急速に流れる一方で、フォーム自体は超低樹脂吸収性 (ASTM D2842 に基づき <1.5%) を示します。さらに、架橋ポリマーマトリックスは優れた熱安定性を備え、エポキシ、ビニルエステル、ポリエステル樹脂の発熱硬化温度 (最大 100°C) に寸法歪みなく容易に耐えます。
最適なコア構成を選択するには、流動力学と最終部品の重量および機械的性能のバランスをとる必要があります。エンジニアは、カスタマイズされた表面処理を指定する際に、いくつかの重要な要素を考慮する必要があります。
溝と穿孔の相乗効果: 溝だけでは、コアの片面にのみ樹脂が分配されます。ツール側とバッグ側の両方のラミネートを同時にウェットアウトするには、コアに溝と穿孔 (パンチ) の両方を行う必要があります。穴は垂直導管として機能し、樹脂が基板の Z 軸を通って流れることを可能にします。
密度と重量のトレードオフ: あらゆる空隙は樹脂で満たされるというのが複合材の基本法則です。硬化した樹脂は発泡体よりもかなり密度が高いため、溝付き PVCフォームコア 、無地のボードと比較して本質的にサンドイッチ パネルの総重量が増加します。エンジニアはこの「樹脂の取り込み」を計算し、必要な圧縮強度（通常、中密度範囲では 0.9 ～ 1.5 MPa の範囲）を満たす、高硬質で低密度のフォーム（例: 80 kg/m³ ではなく 60 kg/m³）を選択することで補正する必要があります。
加工公差: 溝の深さが一貫していない場合、レース トラッキングが発生する可能性があります。レース トラッキングでは、樹脂が 1 つのチャネルにあまりにも速く流れ、乾燥した補強材を迂回し、空気の空隙が閉じ込められます。予測可能なフロー フロントを確保するには、厳密な厚さ公差 (±0.2 mm) を備えた精密 CNC 加工が必須です。
統合されたフロー チャネルの実際的な利点は、材料の信頼性とプロセス速度が収益性を左右する大規模な工業製造において最も明白です。
最新の風力タービンのブレードの長さは 80 メートルを超えることが多く、大量の樹脂が必要になります。溝付き PVCフォームコア ( UNION P60 または P80 シリーズなど) により、樹脂のゲル化時間が終了する前に、ブレードのせん断ウェブと空気力学的シェル全体に均一なウェットアウトが確保されます。溝は早期硬化のボトルネックを防ぎ、深刻な周期疲労や空気力学的負荷に耐えるのに必要な構造的完全性を確保します。
造船分野では、DNV GL 認定の 海洋用グレードのPVC発泡ボードが 船底、甲板、隔壁の標準となっています。ボート製造業者は、溝と穴の開いたコアを利用して、内側と外側の複合スキンの間にモノリシックな樹脂ブリッジを作成します。この機械的連動により、船体の剥離強度と耐衝撃性が大幅に向上し、激しい流体力学的な衝突荷重下での層間剥離のリスクが軽減されます。
複合構造のサイズと複雑さが拡大し続けるにつれて、適切な PVCフォームコアを指定することは、 もはや構造的な硬質の問題だけではなく、プロセスの最適化の問題でもあります。溝と穴の開いたコア材料により、使い捨てのフローメッシュの必要性がなくなり、準備時間が短縮され、より安全で、より速く、より信頼性の高い注入プロセスが保証されます。
UNION COMPOSITES CHANGZHOU CO., LTD のような ISO 9001 認定メーカーと提携することで、エンジニアは特定の樹脂システムや構造要件に合わせてカスタマイズされたカスタム CNC 機械加工フロー構成を活用でき、プロトタイプから本格的な生産まで最高のパフォーマンスを保証できます。
