日本語
1 世紀以上にわたり、 海洋用グレードの合板は、手頃な価格の構造材料を求めるボート製造業者にとってデフォルトの選択肢でした。しかし、 海洋用エポキシ コーティングや加圧処理されたベニヤの進歩にも関わらず、従来の合板は木材が水を吸収するという固有の限界に直面しています。最高級の BS 1088 海洋用合板であっても、特に船底エリア、欄間、水面下の用途では、湿気の侵入、層間剥離、最終的な腐敗によって徐々に劣化します。
の 海洋用複合材産業は 大幅に進化しており、現代のボート製造業者は、構造の完全性を維持しながら木材の根本的な弱点を取り除く、工学的に設計された代替品を利用できるようになりました。これらのソリューションの中には、 独立気泡構造のPVCフォームコア は、 海洋用合板に代わる最高の防水代替材として登場し、永久的な寸法安定性、優れた強度対重量比、および水による損傷に対する完全な耐性を備えています。

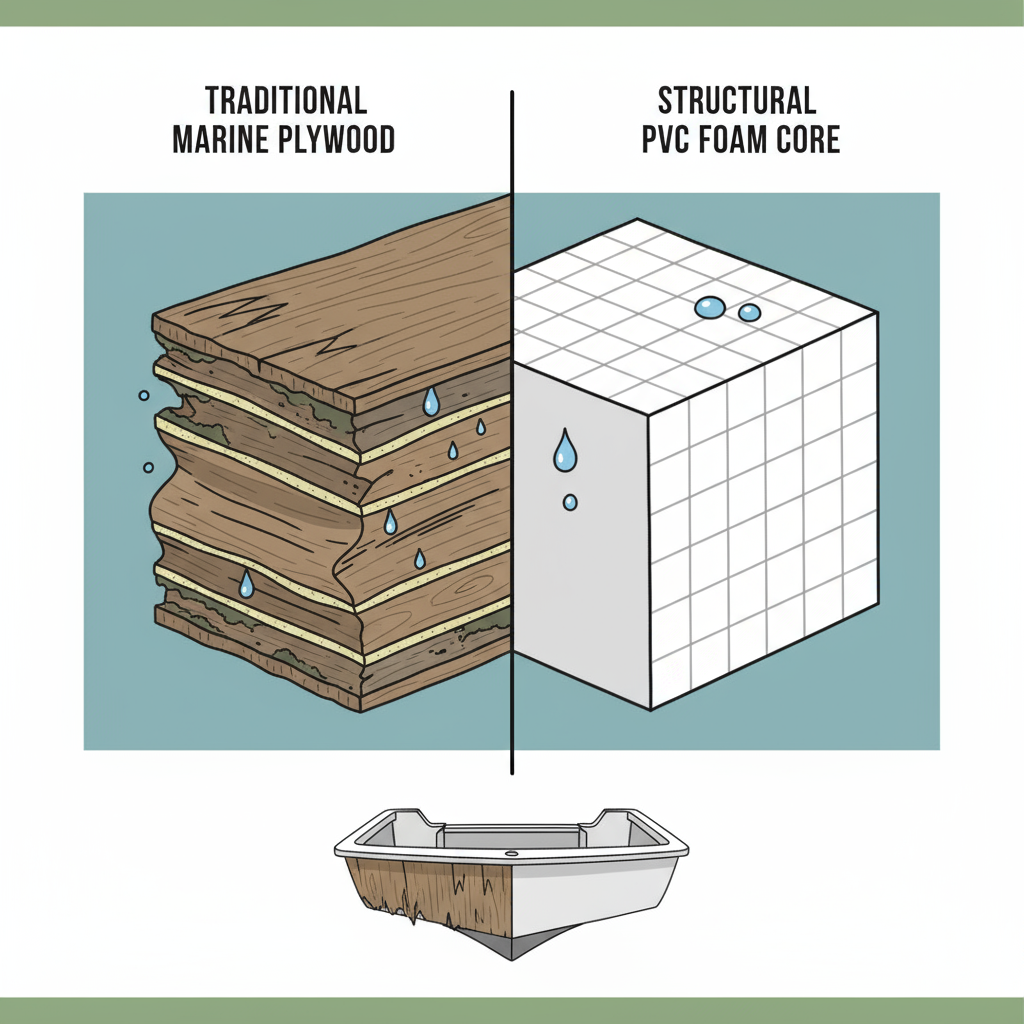

この包括的な分析では、従来の海洋用合板が重要な用途でなぜ失敗するのか、どのように機能するのかを検証します。 構造的なPVCフォームコアは これらの課題を解決し、ボート製造者が先進的な複合コア材料に移行する際に考慮すべきことを示します。
PVCフォームコアの詳細については、以下を参照してください。pvcフォームコアとは何ですか? >
海洋用合板メーカーは、フェノール樹脂の接着と広葉樹単板によって耐水性を実現していますが、木材のセルロース構造は本質的に吸湿性を保ちます。米国森林製品研究所が発表した研究によると (https://www.fpl.fs.fed.us/ )、適切に密閉された海洋用合板であっても、 海洋用環境に長期間さらされると、重量の 12 ～ 18% の湿気を吸収する可能性があります。
この吸湿により、次の 3 つの破壊的なメカニズムが引き起こされます。
寸法の不安定性: 木質繊維は木目方向に対して垂直に膨張し、サンドイッチ積層板の反り、カッピング、およびコアの潰れを引き起こします。この動きにより応力集中が生じ、ゲルコートに亀裂が入り、接着された接合部が破壊されます。
剥離不良: 湿潤と乾燥を繰り返すと、合板ベニヤ間のフェノール系接着剤が破壊されます。軽微な損傷によって表面ラミネートに水分が浸透すると、毛細管現象によってコア構造全体に汚染が広がります。
生物学的腐敗:などの海洋用菌類が メシマコブ 濡れた木材の芯に定着し、目に見える表面損傷が現れる前に機械的強度を最大70%低下させます。米国ボートヨット評議会 (ABYC) の基準ではこのリスクを認識していますが、仕様だけでリスクを排除することはできません。
最新の高性能セーリング ヨットやパワーボートには、最大の出力重量効率が求められます。 海洋用合板の密度は通常 550 ～ 680 kg/m³ の範囲にあり、人工 海洋用構造 フォームコアよりも大幅に重くなります。厚さ 12 mm で 30 平方メートルのコア材が必要な 40 フィートのヨットの場合、構造用PVCフォームの代替品が 80 ～ 100 kg/m⊃3 であるのに比べ、合板では約 200 ～ 245 kg の重量が追加されます。密度。
この重量差は、パワーボートの燃料効率とレーシングヨットのセーリングパフォーマンスに直接影響します。海軍の建築原理は、排水量船体の重量が 100 kg 減少するごとに、速度対長さの比が向上し、所要電力が 3 ～ 5% 削減されることを示しています。
従来の海洋用合板の板目ベニヤ構造は、等方性の強度を提供しますが、成形性が大幅に制限されます。現代の船体設計によく見られるタイトな複合曲線では、大規模な労働集約的なスカーフィングか、パネル接合部での応力集中の許容のいずれかが必要です。
丸みを帯びたチャインやタンブルホームセクションの周囲に合板を成形しようとするボート製造業者は、難しい選択に直面しています。構造要件を損なう薄い合板を使用するか、複雑なパネルのレイアウトと接合技術によって人件費を増加させるかです。
構造材料PVCフォームコアは、表面をシールした木材製品とは根本的に異なる化学によって防水性を実現します。製造中、制御された化学発泡剤により、独立気泡含有量が 95% を超える硬質気泡構造が形成されます。架橋ポリ塩化ビニルポリマー鎖から形成された微細な細胞壁のそれぞれは、本質的に水分子を透過しません。
ASTM D2842 規格に基づくテストでは、高品質の構造PVCフォームコア 、96 時間浸漬した後でも、体積で 1.5% 未満の水を吸収することが実証されています。これは、密封された海洋用合板と比較して 90% の削減に相当し、吸収された水分は毛細管現象によって移動するのではなく、表面セル内に隔離されたままになります。
DNV-GL 海事船級協会は、特にクローズドセル構造が木芯を破壊する進行的な水の浸入を防ぐため、構造PVCフォームコアを恒久的な水中用途に認定しています。適切にラミネートされている場合 複合サンドイッチ パネル、 PVCフォームコアは海洋用環境においてその機械的特性を無期限に維持します。
複合サンドイッチ構造の背後にある工学原理（高強度のスキンの間に軽量のコア材料を配置する）は、コア材料自体が最小限の重量に寄与すると同時にせん断力に抵抗し、スキンの座屈を防止することで、最大の構造効率を達成します。
構造PVCフォームコアの機能: 軽量充填により、重量は本質的に同じかさらに軽くなり、同時に剛性と強度が指数関数的に増加します。
80-100 kg/m⊃3 の構造PVCフォームコア 。密度範囲は 1.2 ～ 1.8 MPa の圧縮強度と 0.8 ～ 1.3 MPa のせん断強度を実現します。この機械的性能は海洋用合板と同等以上でありながら、重量を 75 ～ 85% 削減し、構造効率を劇的に向上させます。
比較のために、一般的なガラス繊維と合板を重ねたサンドイッチ パネルは 15 ～ 20 kN·m/kg の強度重量比を達成できますが、同等のガラス繊維とPVC発泡サンドイッチ パネルは 55 ～ 75 kN·m/kg に達します。この 3 つの改善により、造船設計者は、変位をさらに低減しながら構造要件を維持する、より薄い積層板を指定できるようになります。
湿気のサイクルで伸縮する木質素材とは異なり、 架橋されたPVCフォームは 、-50℃から+80℃まで寸法安定性を維持し、熱膨張係数は70×10-6/℃未満です。この安定性は、太陽光で加熱されたゲルコート表面が低温の内部空間を覆うデッキコアなど、温度勾配が発生する用途では非常に重要であることがわかります。
国際標準化機構 (ISO) は、小型船舶建造に関する ISO 12215 標準でこの利点を認めています (https://www.iso.org/ )、参照が増えています 海洋用海洋用発泡コア 材料。合板として以前に指定された構造コンポーネント用の
海洋用の調査員は、熱サイクルや水分の移動によって表皮ラミネートに疲労亀裂が生じることによって引き起こされる合板コアの破損に頻繁に遭遇します。 PVCフォームコアはこの故障モードを完全に排除し、船舶の耐用年数を延長し、船舶の耐用年数全体にわたるメンテナンスコストの削減に貢献します。
海洋用合板: 表面シーラーとエポキシコーティングの継続的なメンテナンスが必要です。ゲルコートの小さな亀裂やファスナーの貫通により湿気の侵入点が生じ、コアが徐々に劣化します。濡れたビルジエリアでの予想耐用年数: 交換が必要になるまでに 8 ～ 15 年。
PVCフォームコア : 固有の防水機能によりメンテナンスは不要です。湿気による汚染を気にすることなく、損傷した領域を修復できます。予想耐用年数: ラミネート構造自体に一致し、適切に製造された容器では通常 30 年以上です。
海洋用合板コアが衝撃による損傷や水の浸入を受けた場合、通常、修理には汚染部分を切り取り、キャビティを完全に乾燥させ（数週間かかる場合があります）、再積層する前に新しい合板と交換する必要があります。修復プロセスには時間がかかり、目に見える衝撃ゾーンを超えて湿気による損傷が広がっていることが判明することがよくあります。
逆に、 PVCフォームコア損傷は、クローズドセル構造により局所的に残ります。修理には、損傷したフォームを除去し、キャビティを洗浄し、新しいフォームまたはエポキシフェアリングコンパウンドを充填することが含まれます。このプロセスには数週間ではなく数時間かかり、水は無傷の細胞を通って移動できないため、乾燥時間は必要ありません。
海洋用合板は、標準的な木工工具で簡単に機械加工できますが、かなりの粉塵が発生し、湿気の侵入を防ぐために切断するたびにエッジをシールする必要があります。パネル接合部は、構造の連続性を維持するために、慎重なスカーフィングまたはバットブロックの補強が必要です。
構造的なPVCフォームコアを受け入れます ルータービットを使用したCNC 加工 により、公差 ±0.2 mm の複雑な部品を精密に製造できます。最新の CNC システムは、溝や穴の開いた表面を作成して、真空注入中の樹脂の流れを強化し、労働力を削減しながらラミネートの品質を向上させることができます。芯材のエッジ処理が不要できれいに加工できるため、パネル接合は単純な突き合わせ接合で済みます。
特徴 |
構造的なPVCフォームコア (例: StruCell ®) |
海洋用合板 |
耐水性 |
防水性 . 独立気泡構造で吸水を防ぎます。腐ったり腐敗したりすることはありません。 |
耐水性。 シーラントが失敗すると腐ったり剥離したりする傾向があります。 |
重さ |
超軽量。 密度は 45 ～ 250 kg/m³ の範囲であり、容器の重量が大幅に軽減されます。 |
重い。 船舶全体の排水量に大きく寄与します。 |
耐久性 |
素晴らしい。 海水、化学薬品、紫外線劣化に対する耐性があります。容器の寿命。 |
限定。 時間の経過とともに劣化し、腐敗や虫害を受けやすくなります。 |
強度対重量 |
非常に高い。 わずかな重量で優れた剛性と構造的完全性を実現します。 |
良いですが、重いです。 強度には重大な重量ペナルティが伴います。 |
一貫性 |
エンジニアリングされた。 正確な密度 (±3%) および厚さ (±0.2mm) の公差に従って製造されています。空隙はありません。 |
変数。 木材の自然な変化により、不一致や隠れた隙間が生じる可能性があります。 |
メンテナンス |
最小限。 特別な密閉や湿気からの保護は必要ありません。 |
高い。 水害を防ぐために、定期的なシーリング、塗装、検査が必要です。 |
デッキコアは独特の課題に直面しています。ハードウェアからの点荷重をサポートし、断熱を提供し、船体全体の剛性に貢献し、太陽で加熱された上面と気候制御された船室下の空間との温度差にもかかわらず寸法安定性を維持する必要があります。
海洋用合板はデッキ用途で頻繁に次の原因で失敗します。
· 水分がコアを軟化させるとハードウェア負荷がかかると圧縮が失敗する
・ 熱移動によるスキンコア界面の剥離
· 水の侵入によりコアの剛性が低下する「ソフトスポット」
構造的なPVCフォームコアは、これらの故障モードを排除します。独立気泡構造は、環境にさらされても完全な圧縮強度を維持し、熱安定性により界面応力の発生を防ぎます。湿気の経路を作らずに、ハードウェアの取り付けポイントを高密度フォームまたは硬材インサートで局所的に強化できます。
水線より下のアプリケーションは、最も要求の厳しい海洋用環境を表します。船体パネルは、静水圧、ドックと接地による衝撃荷重、浸透圧膨れ、および継続的な湿気への曝露に耐える必要があります。
これらの地域の伝統的な合板構造は、コアから水分を排除するためにラミネートの品質に完全に依存しています。製造上の欠陥、衝撃による損傷、またはファスナーの貫通によるものであっても、何らかの違反が発生すると、水がコアを汚染し、進行性の破損が発生します。
PVCフォームコア構造は、コア自体が防水であるため、ラミネートの軽度の欠陥を許容します。たとえ軽微な損傷によって水が表面細胞に浸透したとしても、独立気泡構造を通って移動することはできません。このフォールト トレランスにより、重要な構造領域の信頼性が大幅に向上します。
現代のボートの内部隔壁は、多くの場合、キールアタッチメントや艤装からの荷重を船体シェルに伝達するという構造的機能を果たしています。これらのコンポーネントは、圧縮強度とファスナー保持能力を高めるために、伝統的に無垢の海洋用合板を使用していました。
より高密度の構造PVCフォーム (130 ～ 200 kg/m³) は、合板と比較して 60 ～ 70% の重量削減で同等の圧縮強度を提供します。構造用接着剤による二次接着を使用する最新の建設技術は、船体シェルに積層されたフォームコア隔壁が機械的に固定された合板システムよりも強力で軽量なアセンブリを生成する一体型の船体構造を作成します。
合板からPVCフォームコアに移行する造船設計者は、さまざまな材料特性に基づいて構造要件を再計算する必要があります。 海洋用合板の厚さは通常 6 ～ 25 mm ですが、同等のPVCフォームコア合板では同じパネル剛性を達成するために異なる厚さが必要になる場合があります。
コアの厚さとパネルの剛性の関係は次の方程式に従います: 剛性 ∝ E×t⊃3;/12、ここで E はコアの弾性率を表し、t は厚さを表します。 PVCフォームの弾性率は合板よりも低いため、厚みを増やすことで軽量化を達成しながら補うことができます。
一般的なアプリケーションの場合:
· 6mm 海洋用合板 → 10-12mm PVCフォーム (80 kg/m³)
· 12mm 海洋用合板 → 15-20mm PVCフォーム (80 kg/m³)
· 18mm 海洋用合板 → 25-30mm PVCフォーム (80-100 kg/m³)
これらの厚さの増加により、元のパネルの構造性能を満たすかそれを超えながら、60 ～ 75% の重量削減が実現します。
キーポイント: PVCフォームコアの強度は、その厚さと密度と正の相関があります。一定の厚さが必要でありながら、より高い構造強度が必要な場合は、より高い密度のPVCフォームコア選択できます。
海洋用合板の粗い表面テクスチャーは、ラミネート樹脂との機械的な噛み合いを生み出し、大がかりな準備をしなくても強力な接着を容易にします。 PVCフォームコアでは、スキンコアの接着を最適化するためにさまざまな表面処理が必要です。

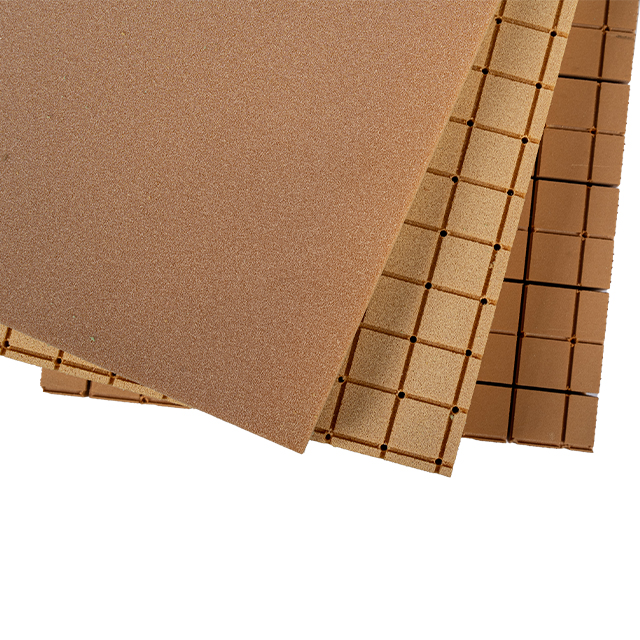

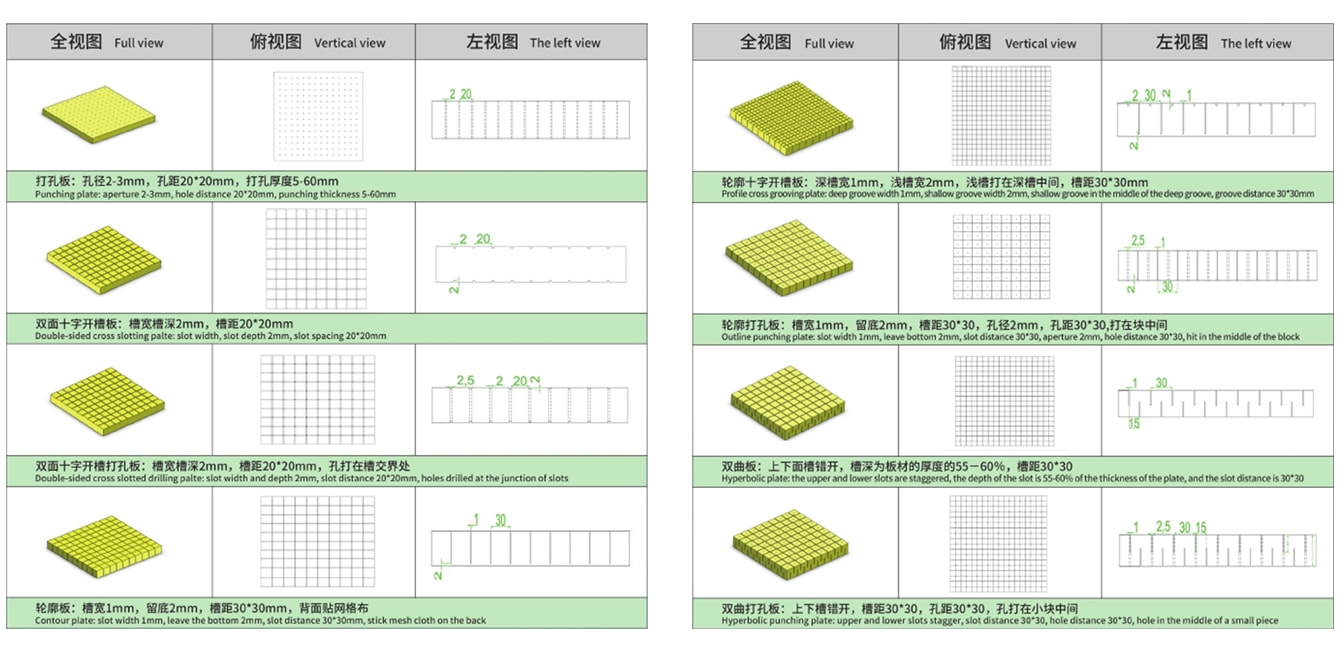

ほとんどの構造用PVCフォームボードは、工場で表面処理が施された状態で入手できます。
溝付き表面: CNC フライス加工されたチャネル (クロスハッチ パターンで通常深さ 3 ～ 5 mm) により、接着表面積が増加し、接着強度を高める樹脂リザーバーが形成されます。
穴あき表面: 貫通穴により、樹脂がスキンラミネート間のコアを機械的にロックできるため、高負荷用途に最適です。
スクリムコーティングされた表面: フォーム表面に熱接着されたポリエステル生地は、スキンコア界面で繊維補強を提供し、曲面パネルの剥離強度に有益です。
適切な表面処理により、スキンとコアの接着強度がフォームの内部強度を超えます。つまり、構造破壊は界面ではなくコア材料内で発生します。これは、適切に設計された複合構造の特徴です。
ボート製造業者は、既存の製造プロセスがPVCフォームコアと互換性があるかどうか、または変更が必要かどうかを評価する必要があります。
ハンドレイアップ: 完全に互換性があります。 PVCフォームは、従来のローラー技術を使用して、ポリエステル、ビニルエステル、またはエポキシ樹脂を含むウェットアウト グラスファイバーまたはカーボンファイバーを受け入れます。
真空袋詰め: 互換性が高い。 PVCフォームの圧縮抵抗 (通常 0.8 ～ 1.5 MPa) は、損傷することなく真空圧力 (~0.1 MPa) に容易に耐えます。溝のある表面により、空気の排出と樹脂の分配が容易になります。
真空注入: 最適な互換性。独立気泡構造により、コアへの樹脂の吸収（通常 <180 g/m² 樹脂の吸収）が防止され、より多くの樹脂を吸収する連続気泡フォームやバルサ材と比較して、材料コストと重量が削減されます。
プリプレグ/オートクレーブ: 耐熱性PVCフォーム グレードは、120°C までのオートクレーブ硬化サイクルに耐えるため、高性能ヨット建造における高度な複合材料に適しています。
現代のボート製造業者は、材料を選択する際に、環境への影響と耐用年数が終了した後のリサイクル可能性をますます考慮しています。この比較では、両方のオプションを調べます。
海洋用合板の生産には、熱帯林からの未使用の広葉樹（通常はオコウメ、メランティ、またはカヤの種）が必要であり、森林破壊と生息地の喪失に関する持続可能性への懸念が生じています。森林管理協議会 (FSC) は、持続可能な方法で収穫された合板 (https://fsc.org/ )、しかし供給は依然として限られており、プレミアム価格が設定されています。
合板の製造にはベニヤの機械切断と低温フェノールプレスが含まれるため、製造エネルギー要件は中程度です。しかし、耐用年数終了時の処分には問題があります。フェノール樹脂は生分解を防ぐ一方、エポキシが飽和した海洋用合板は堆肥化できず、焼却すると有毒ガスが発生します。
PVCの生産には石油原料とエネルギー集約的な重合が必要であり、木材製品よりも製造上の二酸化炭素排出量が高くなります。ただし、最新のPVCフォーム製造は大幅に改善されました。
· 安定剤システムは鉛ベースからカルシウム亜鉛代替品に移行しました
· 一部のフォーム配合物では、リサイクルされたPVC含有量が 15 ～ 25% に達する場合があります
· 製造廃棄物は完全にリサイクルして生産ストリームに戻すことが可能
耐用年数の終了を考慮するとPVCフォームが有利です。この材料は粉砕と再処理を通じて機械的にリサイクル可能であり、酸性ガススクラバーを備えた最新の廃棄物エネルギー施設で焼却すると塩素の排出が捕捉され、材料の元のエネルギー含有量の約 80 ～ 85% が回収されます。
ライフサイクルの観点から見ると、 PVCフォームの耐久性の利点 (合板に比べて耐用年数が 3 倍になる可能性がある) は、交換サイクルを回避することで製造上の大きな影響を相殺できる可能性があります。
一見すると、構造用フォームPVCは海洋用合板よりもかなり高価に見えます。
ただし、包括的なコスト分析には以下を含める必要があります。
樹脂消費量の削減: PVCフォームの低い樹脂吸収性 (150 ～ 200 g/m²) と比較して、合板の高い吸収性 (400 ～ 600 g/m²) により、ラミネート樹脂コストが 1 平方メートルあたり 15 ～ 30 ドル節約されます。
エッジシーリングの不要化: 湿気の侵入を防ぐために、すべての合板カットエッジにエポキシシーリングが必要となり、労力と材料コストが増加します。 PVCフォームはエッジ処理を必要としません。
フェアリングの労力の軽減: PVCフォームの寸法安定性と滑らかな表面により、薄いラミネートを介してベニヤの不規則性を伝える合板の傾向と比較して、フェアリングコンパウンドの要件が 40 ～ 60% 削減されます。
重量に基づく性能の向上: 性能の高い船舶の場合、 PVCフォームコアによる重量の削減により、追加のバラストの必要性がなくなるか、推進システムの小型化が可能になり、段階的なコスト削減がもたらされる可能性があります。
総所有コストの分析では、以下を考慮する必要があります。
耐用年数の延長: PVCフォームコアのボートは 30 年間コアの交換が不要ですが、合板コアの船舶では 12 ～ 15 年でデッキコアの交換が必要となり、ライフサイクルの大幅な節約になります。
再販価値の保持: 海洋用の調査員は、合板コアの状態が船舶の評価における主要な要素であると認識することが増えています。 PVCフォームコアで建造されたボートは、再販価値を 15 ～ 30% 下げる可能性がある「ウェット コア」割引を回避できます。
保険に関する考慮事項: 一部の海洋用保険会社は、木材腐朽のリスクを排除する複合材料で建造された船舶、特に熱帯気候で運航する船舶に対して割引保険料を提供しています。
ヨーロッパの中型ヨット メーカーは、2018 年に 38 フィートの巡航モデルを合板からPVCフォームコア構造に移行しました。エンジニアリング チームは次のように報告しました。
・ 船体の軽量化：185kg（積載量の増加が可能）
· デッキ剛性の増加: 23% (ハードウェアによるソフトスポットの減少)
· 製造時間の短縮: 12% (主にエッジシール作業の削減による)
· 保証請求の削減: 5 年間のモニタリング期間でコア関連の問題が 68% 減少
容器あたりの初期材料費の増加は約 3,200 ユーロでしたが、製造効率の向上と保証サービス コストの大幅な削減によって相殺されました。
全体にPVCフォームコア構造を使用して構築された 55 フィートの高性能巡航双胴船は、驚くべき構造効率を達成しました。
・ 総排水量：8,600kg（合板相当構造より約30％軽量）
· 橋床版パネルの厚さ: 25mm 100 kg/m⊃3 を超える 8mm 外皮。 PVCフォーム
· 究極の負荷テスト: 故障する前に設計負荷の 185% を達成
· 4 年間のサービスレポート: 長期間の沖合航路作成にも関わらず、湿気の侵入、コアの劣化、層間剥離の問題はありません
所有者は、軽量化により、設計排気量を超えることなく、より大きな水タンクとバッテリー容量を設置できるようになったと報告しました。これは、 PVCフォームコアの選択に直接起因するとのことです。
海洋用 合板から設計された海洋用の移行を検討しているボート製造業者の場合、 海洋用構造 フォームコア UNION COMPOSITES は海洋用用途向けに特別に設計された DNV-GL 認定のStruCell®構造PVCフォームコアを製造しています。
StruCell® P60 (60 kg/m³): 最大限の軽量化が優先される非構造デッキコア、キャビントップ、内装バルクヘッドに最適です。
StruCell® P80 (80 kg/m³): 船体側面、甲板構造、および中荷重用途で最も一般的な海洋用合板の代替品。強度、重量、コストの最適なバランスを実現します。
StruCell® P100 (100 kg/m³): 性能船舶の船底、重荷重のデッキセクション、構造隔壁などの高荷重領域に指定されています。
StruCell® P130 (130 kg/m³): キール取り付けゾーンや重機取り付けエリアなど、最大の圧縮抵抗を必要とする高度な用途。
すべてのStruCell®製品は以下を満たしているかそれを上回っています:
· の DNV-GL 海事分類要件 海洋用 構造発泡コア
・ ISO9001品質マネジメント認証取得
・ ASTM D2842吸水基準
· 商用船舶向けの IMO FTPC Part 5 要件を満たす難燃性オプション
製造公差は±0.2mmの厚さ制御を維持します。これは、大きなパネル領域全体で一貫したラミネート特性を維持するために重要です。
PVCフォームコアに移行するボートビルダーは、次の体系的な検証アプローチに従う必要があります。
1. 構造解析: を使用してパネルの剛性要件を再計算し 海洋用構造フォームコアの特性 、合板の性能を満たすか超えるように厚さを調整します
2. プロトタイプ試験: 代表的なパネルを構築し、破壊試験を実施して接着手順と構造性能を検証します。
3. プロセス認定: 製造手順、表面処理プロトコル、品質管理チェックポイントを確立します。
4. 文書化: ラミネートスケジュール、材料仕様、生産の一貫性のための検査基準を作成します。
評価する場合 PVCフォームコアのサプライヤー、優先順位:
・ 認証準拠: DNV-GL または同等の海事船級承認
· 密度の一貫性: 記載されている許容差を確認します (品質メーカーは ±3% の密度変動を維持します)。
· 表面処理オプション: 製造プロセスに合わせて、溝付き、穴あき、またはスクリム コーティングされた表面を利用可能
· 技術サポート: 設計の最適化とプロセス開発のためのエンジニアリング支援
・ 供給の信頼性: 一貫した納期スケジュールを実現するための確立された生産能力と在庫
導入を成功させるには、複合材の製造原則に関する従業員のトレーニングが必要です。
· の適切な表面処理技術 海洋用構造 フォームコア
· 溝のある表面に最適化された真空袋詰め手順
· さまざまな周囲条件に応じた樹脂混合比と硬化サイクル
・ スキンコア剥離やドライスポットの検査方法
品質管理システムには、樹脂の取り込みの工程内モニタリング (目標: <200 g/m⊃2、標準PVCフォームの場合)、完全なウェットアウトの目視検査、完成したパネルの非破壊検査 (タップ検査または超音波スキャン) が含まれるべきです。
海洋用業界の合板から人工 海洋用構造 フォームコアへの段階的な移行は、初期材料コストよりも耐久性、性能、ライフサイクル価値を優先する複合構造への幅広い傾向を反映しています。 海洋用合板は、特定の用途、特に予算重視のプロジェクトや伝統的な工法では依然として実行可能な選択肢ですが、防水性、重量効率、長期耐久性における根本的な限界により、本格的なボート建造にはますます時代遅れになっています。
構造的なPVCフォームコアテクノロジーは、高品質の量産ボートやカスタム船舶の標準仕様となるまでに成熟しました。この材料固有の防水性、優れた強度対重量比、寸法安定性、および延長された耐用年数は、合板のあらゆる重大な弱点に対処すると同時に、匹敵する欠点をもたらしません。
この移行を評価するボート製造業者にとって、意思決定の枠組みは単純です。
次の場合には、 海洋用合板を選択してください: 予算の制約が最も重要であり、建設方法が伝統的 (接着ではなく機械的固定) であり、船舶の予想耐用年数が中程度 (10 ～ 15 年) である場合。
次の場合に構造用PVCフォームを選択してください: パフォーマンスが重要であり、長期耐久性が不可欠であり、軽量化により目に見えるメリットが得られ、最新の複合構造方法が採用されます。
PVCフォームコアの初期費用プレミアム (通常、材料ベースで合板よりも 15 ～ 25% 高い) は、製造労働力の削減、樹脂消費量の削減、メンテナンス費用の排除、耐用年数の延長によって回収されます。総所有コストに基づいて評価すると、 PVCフォームコアはより優れたボートを生産しながら優れた価値を提供します。
海洋用業界が高度な複合材料に向けて進化を続ける中、問題はもはやPVCフォームコアを採用するかどうかではなく、ボート製造業者がこの優れた材料を効果的に活用するための専門知識とプロセスをいかに早く開発できるかです。
1. 構造用フォームPVCは本当に 100% 防水ですか?
はい。高級構造フォームPVCの独立気泡の性質は、水が材料を通過する経路がないことを意味します。本質的に浮力があり、水を吸収しないため、腐敗や水害に対する恒久的な解決策となります。
2. 海洋用合板と強度はどのように比較されますか?
合板はそれ自体では硬いです。しかし、本当の強度は複合サンドイッチパネルから生まれます。 で作られたパネルは、 StruCell® PVCフォームコアとグラスファイバースキン 無垢のグラスファイバーや合板コアのパネルよりもはるかに優れた強度対重量比を提供します。負荷を均等に分散するように設計されており、重量を犠牲にすることなく非常に優れた硬質性を提供します。
3. 合板を使用した建築からPVCフォームに切り替えるのは難しいですか?
No. PVCフォームコアは、真空注入、レジン トランスファー モールディング (RTM)、手作業によるラミネートなど、すべての一般的な複合材製造プロセスと互換性があります。建設業者にとって、移行は簡単です。私たちは提供します カスタムCNC加工と溝加工を使用して、すぐに型に配置できるキットを提供し、合板シートを切断して取り付ける場合と比較して、生産サイクルを劇的に短縮します。
4. PVCフォームコアは海洋用合板よりも高価ですか?
PVCフォームのシートあたりの初期コストは一部の合板よりも高い場合がありますが、総所有コストは大幅に低くなります。節約は以下から得られます。
· 労働力の軽減: CNC カットキットを使用してより迅速に組み立てられます。
・ 樹脂の使用量が少ない： 樹脂の吸収が少ないため、材料費を節約できます。
· メンテナンスゼロ: 腐敗修理に関連する将来のコストは不要です。
· 燃料効率の向上: 容器の軽量化により、寿命全体にわたって燃料を節約します。
· 容器の価値の向上: 「木材を使わず、腐らない」構造が大きなセールスポイントです。
造船業務を高度なPVCフォームコアテクノロジーに移行する準備はできていますか? UNION COMPOSITESにお問い合わせください。 無料のサンプル資料、技術仕様、エンジニアリング サポートについては、 当社の海洋用スペシャリストは、合板から高性能複合構造への移行を確実に成功させるために、材料の選択、積層スケジュール、製造プロセスの最適化に関するコンサルティングを提供します。
ダウンロード： StruCell® 海洋用コア技術データシート | UNION - StruCellパンフレット
