構造用PVCフォームコアと標準的なPVCフォームボードの違いは何ですか

耐荷重複合パネルを設計するときは、高強度の架橋されたPVCフォームコア必要です。この独立気泡素材は、大きなせん断力、曲げ力、圧縮力に難なく対処します。逆に、標準のPVC発泡ボード (架橋されていない、高充填プラスチック シート) は、視覚的なディスプレイや非構造的な筐体にのみ使用されます。

基本的なPVC化学基盤を共有しているにもかかわらず、それらの分子構造と細胞機構により、それらは完全に互換性がありません。 UNION StruCell® PVCフォームコア by UNION COMPOSITESのような高性能ソリューションは、要求の厳しい環境における信頼性の高い構造的完全性のゴールドスタンダードを設定します。

重要なポイント

• 構造的 PVCフォームコアは 重い荷物を運びますが、標準のPVC発泡ボードは単純な視覚的表示にのみ機能します。

• 架橋された独立気泡は構造コアの強度を保ち、高価な液体樹脂が内部に浸み込むのを防ぎます。

• 標準的なPVCボードには架橋分子が含まれていないため、強い曲げ力が加わると簡単にバラバラになってしまいます。

• 動的構造パネル内に標準の発泡ボードを使用すると、突然の表面剥離やパネルの破損が発生します。

技術比較: コアとボード

プロジェクト用の材料を選択するときは、その技術仕様を注意深く確認する必要があります。標準のPVC発泡ボードはビジュアル プロジェクトに適していますが、耐荷重複合パネルには設計されたPVCフォームコアが必要です。以下の表は、これら 2 つの製品が重要な物理的パフォーマンス指標でどのように比較されるかを示しています。

材料特性マトリックス

重要なポイント: 標準のPVCボードを構造コアの代わりに使用することはできません。標準ボードは動的せん断強度を提供せずに高い自重を支えます。

細胞構造と密度の測定基準

微細なセルの設計により、物理的ストレス下で材料がどのように動作するかが決まります。構造コアは超高クローズドセルのマイクロセルラー構造を特徴としています。たとえば、 UNION StruCell® PVCフォームコア 、すべての製品グレードにわたって 95% 以上の独立気泡含有量を維持しています。この緻密な気泡構造により、真空注入プロセス中に液体樹脂がブロックされます。その結果、高価な樹脂を節約し、最終的な複合部品を軽量に保つことができます。

標準のPVCフォームボードには、内部にミクロボイドを持つ非架橋ポリマーが含まれています。これらの開いた経路は、水分と液体樹脂をスポンジのように吸い込みます。さらに、標準ボードは高い嵩密度を特徴としており、独立したシートとしての基本的な剛性を実現します。

対照的に、高性能構造材料は、カスタマイズされた密度制御を提供します。 UNION COMPOSITESは、超軽量の P45 から耐久性の高い P250 グレードに至るまで、あらゆるシートにわたって均一な密度を設計します。

• 軽量グレード (P45 ～ P60): UAV の翼やタービン ブレード先端など、重量が重要なアプリケーション領域にはこれらのグレードを選択します。

• 中グレード (P80 ～ P130): これらのバランスのとれたグレードをボートの船体、デッキ、車体に適用します。

• 高耐久グレード (P160 ～ P250): これらの高密度グレードは、衝撃の大きい構造上の取り付けポイントや極度の負荷ゾーンに設置します。

せん断強度と機械的限界

耐荷重サンドイッチパネルは、コアのせん断抵抗を通じて力を伝達します。曲げると、外側の複合スキンは張力と圧縮を受けます。内部コアは、パネルを保持するために継続的なせん断荷重に耐える必要があります。

架橋構造コア材料は、高いせん断弾性率と驚異的な動的疲労耐性を実現します。ひび割れや層間剥離を起こすことなく、連続的な屈曲サイクルを吸収します。

標準的なPVCフォームボードには、この内部分子補強がありません。強い曲げ力がかかると、内部構造が簡単に壊れてしまいます。耐荷重サンドイッチ構造内に標準ボードを配置すると、突然の構造破損の危険があります。

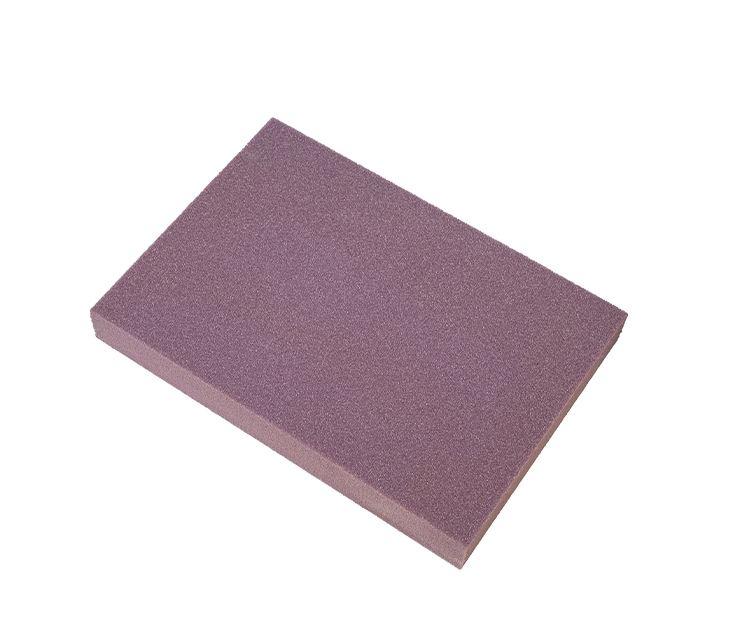

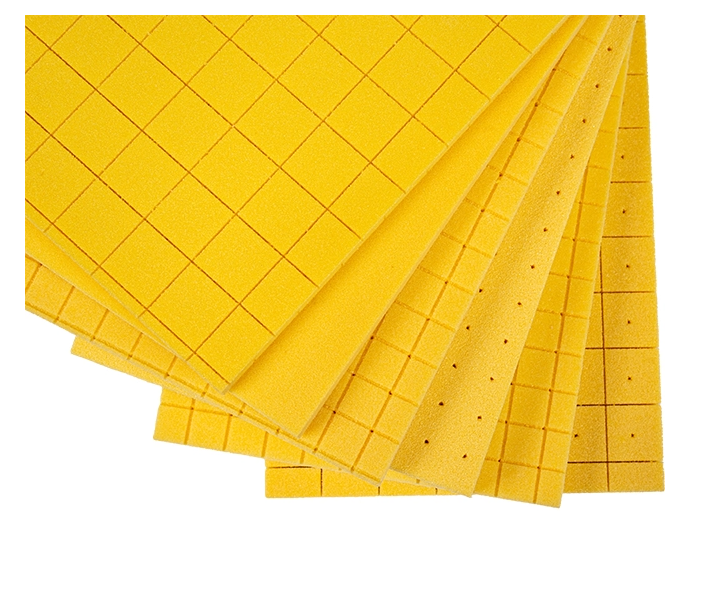

構造PVCフォームコアとは何ですか?

架橋ポリマー分子ネットワーク

化学エンジニアは、ポリイソシアヌレートとビニルポリマーを変更して構造コア材料を作成します。この特殊な化学反応により、緊密に架橋されたポリマーネットワークが構築されます。相互接続された分子は、小さな原子トラスのように互いにロックされます。このユニークな構造により、素材に優れた強度が与えられます。高いせん断弾性率、優れた圧縮強度、動的疲労に対する高い耐性が得られます。コアは、時間が経ってもひび割れたり壊れたりすることなく、繰り返しの応力に対処します。

クローズドセル構造と低樹脂吸収

マイクロセルラー構造は独立気泡含有量が高いのが特徴です 95%以上。この微細なハニカム設計は、強固な物理的バリアを形成します。液体樹脂は、真空注入プロセス中にクローズドセル内を移動できません。

プロのヒント: UNION StruCell® PVCフォームコアなどの高級素材は、樹脂を外面に保ちます。不必要な樹脂の吸収を防ぎ、サンドイッチ全体の重量を軽減し、製造コストを大幅に削減します。

複合サンドイッチの機械的性能

高性能のPVCフォームコア複合サンドイッチ パネルの内側に配置すると、比類のない強度を発揮します。軽量コアは、加えられた荷重を上部と下部の複合スキン全体に均等に分散します。最終アセンブリに重量を追加することなく、極度の剛性を得ることができます。

インフュージョンおよびプリプレグにおける加工安定性

この材料は、要求の厳しい工場の加工環境に容易に耐えます。過酷な化学薬品に耐性があり、-200°C ～ +80°C の温度範囲で構造の安定性を維持します。

- DNV・GL 認定品質 - 真空注入、ハンドレイアップ、プリプレグに対応 - 精密 CNC カスタムルーティングおよびフライス加工に最適

カスタム CNC ツールを使用してシートを簡単に成形、配線、フライス加工し、厳しい工学公差を満たすことができます。 DNV・GL 承認などの認定された品質評価により、重要なビルドに対して完全な安心感が得られます。

標準PVCフォームボードとは何ですか?

線状製剤と高重量フィラー

標準のPVCフォームボードは、線状熱可塑性ポリマー鎖構造に依存しています。メーカーは、生のポリ塩化ビニル樹脂を炭酸カルシウムなどの重質鉱物充填剤と混合します。このシンプルな化学混合により、生産コストが低く抑えられます。ただし、重いフィラーを使用すると、構造強度が増すことなくボードの重量が増加します。主に低コストで耐荷重のないプロジェクト向けに設計された高密度のシートが得られます。

非架橋の機械的挙動

標準的な発泡ボードには相互接続された分子マトリックスがありません。線状ポリマー鎖は化学架橋なしで並んでいます。ボードを曲げると、これらの個々のチェーンが簡単に互いにスライドして通り過ぎます。この非架橋挙動により、材料のせん断能力が低下します。強い力がかかると永久変形や突然の物理的骨折が引き起こされます。

Surface スキンとスタンドアロン アプリケーション

押出製造により、標準ボード上に滑らかな硬質外皮が生成されます。この硬い表面の皮は、弱い微小空隙の内部を保護します。スタンドアロン ディスプレイには標準ボードを使用できますが、パフォーマンスには明確な限界があります。

機械加工と印刷適性の属性

標準のPVCボードは、グラフィック デザイン ワークショップや一般的な製造工場で優れています。一般的な工場の機械を使用して、滑らかな外面に切断、成形、印刷を行うことができます。

エッジ欠けのないきれいなカットを実現します。滑らかな表面が UV 硬化型インクをしっかりと保持し、鮮やかなグラフィック プリントを実現します。

PVCフォームコアのエンジニアリング選択基準

動的負荷と静的エンクロージャの需要

材料の選択は、プロジェクトの物理的な力と一致させる必要があります。高ストレスのビルドには専用の PVCフォームコア 継続的な動的せん断力と繰り返しの屈曲を吸収します。構造コア材料は、ひび割れを起こすことなく、数百万回のひずみサイクルにわたる動的疲労に耐えます。

• 構造コア ドメイン: 海洋用ボートの船体、風力タービン ブレード、冷蔵配送トラック、RV ボディ パネル、UAV 航空機、高性能スポーツ用品。

• 標準ボード ドメイン: 広告看板、展示会のディスプレイ、インテリア キッチン キャビネット、および装飾的な壁の外装。

熱閾値と耐環境性

過酷な環境条件では、構造コア材料が標準のプラスチックボードから瞬時に分離されます。高性能構造コアは、-200 °C から +80 °C までの極端な温度変動に、軟化や反りを起こすことなく対応します。また、吸水率がほぼゼロ (<1.5%) であるため、厳しい天候にさらされた場合でも凍結融解による損傷を防ぎます。標準的なボードにはこの熱安定性がありません。湿気を吸収しやすいため、不必要な重量が加わり、構造パネルが不安定になります。

CNC ツールの摩耗と加工コスト

処理方法はプロジェクト全体のコストに直接影響します。構造コアは、精密な CNC 加工中に簡単に切断できる、きれいなマイクロセルラー密度を特徴としています。機器を痛めることなく、コアシートのルーティング、フライス加工、熱成形をスムーズに行うことができます。逆に、標準的なボードには炭酸カルシウムなどの重い鉱物フィラーが含まれています。これらの研磨フィラーは高価な CNC ルータービットを急速に摩耗させ、工具交換コストを増加させます。

構造複合材における標準ボードの誤使用のリスク

耐荷重サンドイッチパネル内の構造コアを標準のPVCフォームボードで置き換えると、重大な安全上のリスクが生じます。標準的なプラスチック シートには必要な化学的性質が欠けており、突然の機械的故障につながります。

界面結合の破壊と樹脂の劣化

標準のPVCボードは、滑らかな外皮と炭酸カルシウムなどの重いミネラルフィラーを備えています。これらの表面特性により、製造中に液体樹脂が正しく結合することが妨げられます。

標準的な基板表面 -> 樹脂の浸透が悪い -> 界面結合が弱い

外側のラミネートスキンは、内側のボードから簡単に分離できます。さらに、架橋されていないポリマーは、ポリエステル樹脂中のスチレンモノマーと悪反応を起こす可能性があります。この反応により樹脂マトリックスが劣化し、構造接合部全体が弱体化します。

動的疲労下での複合材の層間剥離

動的アプリケーションでは、パネルに継続的な曲げやたわみの力がかかります。標準のPVCボードには、架橋原子トラスのない線状ポリマー鎖が含まれています。

• 微小亀裂: 動的屈曲サイクルにより、架橋されていないコアに急速に亀裂が入ります。

• せん断破壊: せん断力により内部の微小空隙が破壊されます。

• 層間剥離: 外側の複合スキンが完全に剥がれます。

非構造ボードが動的な波の衝撃、道路の振動、または風力にさらされると、壊滅的な構造崩壊の危険があります。

熱放出とクリープ変形

標準のPVCボードは、熱と継続的な重量により急速に劣化します。処理温度または屋外温度が 50°C を超えると、架橋されていないボード材料の内部で化学物質のガス放出が引き起こされます。

警告: 閉じ込められたガスはサンドイッチ構造内で膨張し、大きなブリスターを形成し、複合ラミネートを分離します。

標準的なボードは、小さな連続荷重がかかると永久に曲がります。非構造ボードを選択すると、構造の完全性が損なわれ、保証請求が増加し、危険なパネルが倒壊する危険があります。

構造的な PVCフォームコア は、架橋された独立気泡ポリマー ネットワークを使用して、耐荷重複合材料内部の大きなせん断応力と動的疲労に対処します。標準のPVCフォームボードは、単純な非構造用途向けに非架橋の充填配合を使用しています。

高強度プロジェクトを構築する場合は、 UNION StruCell® PVCフォームコアのような認定材料を指定してください。最上位のコア ソリューションには、重要な業界の認定情報が含まれています。

• DNV 認証: 海洋用 、風力エネルギー、建設プロジェクトにわたる性能と安全基準を検証します。

• ISO 9001認証：生産全体にわたる厳格な品質管理を確認します。

標準のPVCボードは、基本的な看板、ディスプレイ、およびコスト効率の高い内装建具用に予約してください。

よくある質問

標準のPVCフォームボードを構造コアとして使用できますか?

簡単な答え: いいえ、耐荷重サンドイッチ パネルの内側に標準ボードを決して使用しないでください。

標準のPVCボードには架橋ポリマー ネットワークがありません。大きな動的せん断応力に耐えることができないため、複合パネルはすぐに層間剥離して破損します。

UNION StruCell® PVCフォームコアはどのようにして樹脂コストを削減しますか?

UNION StruCell®は、95% 以上の超高独立気泡構造を特徴としています。この微細なバリアは、真空注入中に液体樹脂がコアに浸み込むのを防ぎます。その結果、高価な樹脂を節約し、部品を軽量に保ち、全体的な材料費を削減できます。

構造物PVCフォームコアはどの温度範囲に対応できますか?

高性能構造コアは、 -200°C ～ +80°Cの極端な温度にわたって優れた安定性を維持します。信頼性の高い機械的強度が得られ、過酷な熱変化でもパネルの歪みがありません。

構造的なPVCフォームコアが必要な第一次産業はどれですか?

高応力、高負荷のアプリケーションでは、構造的なPVCコアが見られます。

• 海洋用ボートの船体と上部構造

• 風力発電タービンブレード

• RVパネルと冷蔵トラックの車体

• 航空宇宙コンポーネントと UAV
