Dans la fabrication de pales d'éoliennes, industrie marine ponts de navires, de planchers de transport ferroviaire et de grandes enceintes composites, une conception structurelle apparaît à plusieurs reprises. Une question naturelle se pose pour les ingénieurs confrontés à des exigences de charge exigeantes : si nous avons besoin d'un composant plus solide et plus rigide, pourquoi ne pas simplement rendre le stratifié composite solide plus épais ?
La réponse n’est ni un secret ni de la magie. La « fin de partie légère » ultime n'est pas déterminée par l'épaisseur d'un matériau, mais plutôt par la recherche de l'équilibre technique parfait entre rigidité, poids, stabilité hors plan et contraintes de fabrication. Le simple fait d'ajouter de l'épaisseur à un stratifié solide augmente le poids, la consommation de résine et les coûts globaux. Au lieu de cela, l'industrie s'appuie sur structure en panneau sandwich composite pour obtenir un rapport résistance/poids exceptionnel.

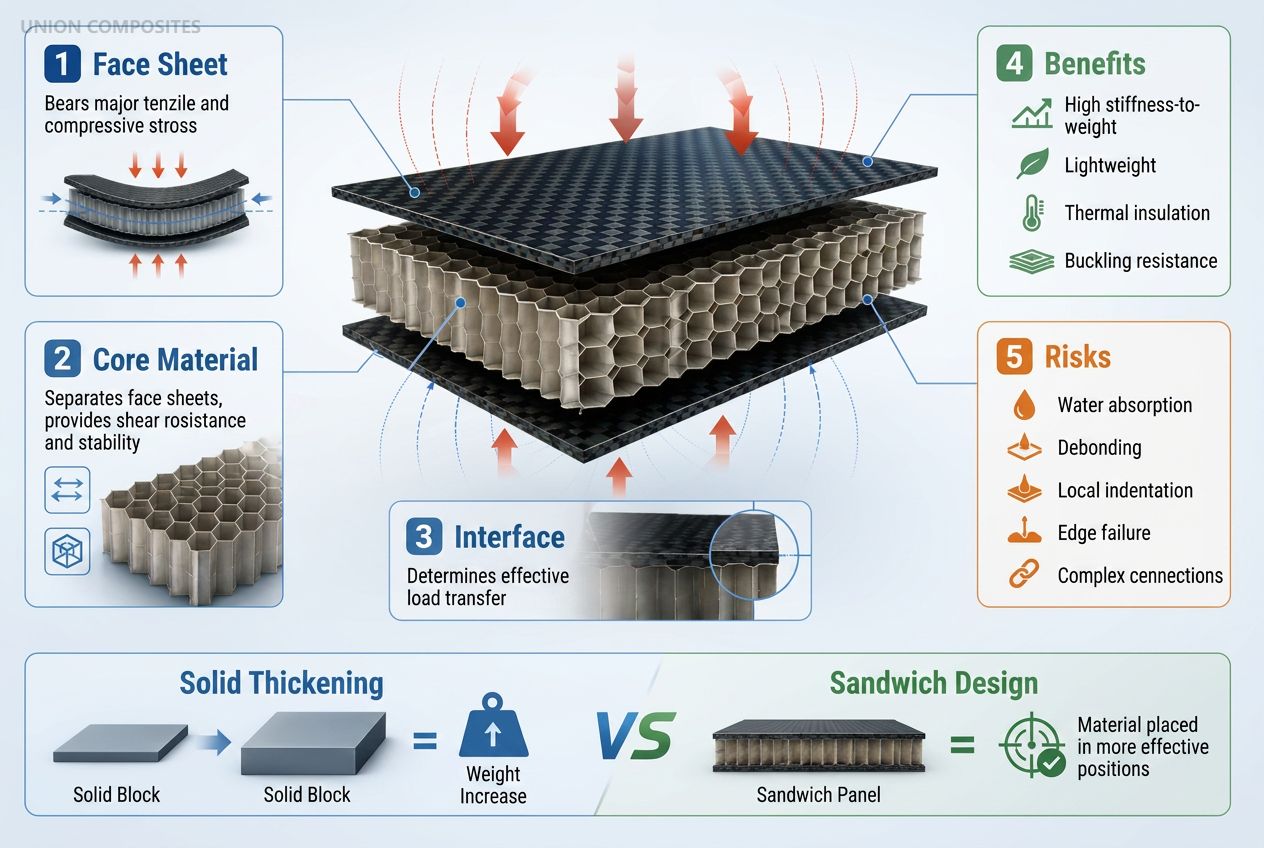

Une structure typique de panneau sandwich composite ne se contente pas de « bourrer des matériaux légers au milieu ». Il s'agit d'une conception structurelle très efficace composée de trois éléments essentiels :
Face à haute résistance Panneaux (Peaux) : ce sont les couches porteuses supérieure et inférieure, généralement constituées de fibre de carbone, de composites de fibre de verre ou de métal mince panneaux . Parce qu’ils sont placés sur les bords extérieurs extrêmes de la structure, ils supportent les contraintes de traction et de compression maximales lors de la flexion.
Le matériau Noyau : situé entre les deux faces panneaux , les options courantes incluent les mousses en nid d'abeille et en polymère (comme un noyau en mousse PVC ), et du bois de balsa. Le noyau n’est pas simplement un matériau de remplissage non porteur. Il sépare la face panneaux , transfère les charges de cisaillement, assure la stabilité pour éviter le flambage des peaux et offre une isolation thermique et acoustique.
L'interface adhésive : C'est la couche de liaison entre les peaux et le noyau. Qu'il s'agisse d'un composite du panneau sandwich La structure peut transférer efficacement les charges en fonction de cette interface. De nombreuses défaillances structurelles se produisent non pas à cause d'une rupture de la face panneaux , mais à cause d'un décollement de l'interface, d'un écrasement localisé du noyau ou d'une rupture par cisaillement du noyau.
La philosophie fondamentale de cette conception est de renforcer la structure sur les côtés extérieurs . En plaçant les matériaux à haute résistance le plus loin de l'axe neutre, la structure agit un peu comme une poutre en I ou une porte à âme creuse.
La rigidité en flexion est étroitement liée à la hauteur de la section transversale d'un composant. Pour les poutres et les panneaux, éloigner les matériaux porteurs de l’axe neutre est exponentiellement plus efficace que simplement ajouter du matériau près du centre.
Si vous souhaitez augmenter la rigidité en flexion d'un stratifié solide, l'approche courante consiste à ajouter plus de plis. Cependant, cela signifie que la fibre, la résine, le coût et le poids augmentent simultanément.
La structure du panneau sandwich composite adopte une approche différente : elle écarte les faces supérieure et inférieure panneaux et utilise un noyau de faible densité pour maintenir cette distance. Ce faisant, la hauteur structurelle augmente et la rigidité en flexion s’améliore considérablement. Le seul poids supplémentaire provient du noyau léger, qui est nettement inférieur à celui d'un stratifié solide d'épaisseur équivalente.
Lors de la conception d'une structure en panneaux sandwich composites , les ingénieurs doivent évaluer différents itinéraires de noyau en fonction de la charge, de l'environnement, de la fabrication et des conditions de test. Les différents itinéraires principaux ne peuvent pas être jugés simplement en fonction de « bon marché ou cher ».
Le tableau ci-dessous présente les caractéristiques techniques des trois options principales :
| Noyau Type de matériau | Caractéristiques typiques | Principaux avantages | Risques/défis d'ingénierie | Applications courantes | Priorité à la qualité et aux tests |
|---|---|---|---|---|---|
| Nid d'abeille Noyau | Structure cellulaire régulière, hautement directionnelle (par exemple, papier aramide, aluminium). | Rigidité spécifique élevée, efficacité structurelle extrêmement élevée. | Scellement des bords, pénétration d'eau, écrasement local, exigences de traitement strictes. | Portes d'aviation, écoutilles, panneaux intérieurs, couvertures légères. | Orientation des cellules, pose du film adhésif, décollage, scellement des bords. |
| Mousse polymère Noyau (par exemple, noyau en mousse PVC ) | Noyau polymère poreux, facilement usinable (CNC, rainurage), s'adapte bien aux courbes complexes. | Traitement facile, bonne absorption d'énergie, excellente adaptabilité de forme. | Sélection de la densité, fluage en compression, limites de température, compatibilité des résines. | Secteur Maritime composants, planchers de transport ferroviaire, pales d'éoliennes, enceintes. | Uniformité de la densité, qualité du collage, déformation thermique, indentation locale. |
| Bois de balsa Noyau | Noyau en bois naturel léger, généralement utilisé en bois de bout. | Légèreté naturelle, bonnes propriétés de compression et de cisaillement. | Absorption d'eau, variation d'un lot à l'autre, scellement des bords, contrôle de la durabilité. | Secteur Maritime tabliers, sections de pales d'éoliennes, grands panneaux sandwich. | Teneur en humidité, dispersion des lots, scellement des bords, imperméabilisation. |
Pour les applications industrielles et industrie marine exigeantes, le StruCell® noyau en mousse PVC fabriqué par UNION COMPOSITES est souvent le choix optimal. Contrairement au bois de balsa, qui peut absorber l'eau et se dégrader avec le temps, StruCell® noyau en mousse PVC présente une structure à cellules fermées ultra-élevée (>95 %) avec un taux d'absorption d'eau inférieur à 1,5 % (testé via ASTM D2842). De plus, sa capacité à être usiné CNC selon des tolérances strictes (± 0,2 mm) le rend parfaitement adapté à la fabrication de composites complexes, garantissant une densité constante et un support de cisaillement fiable.
Les avantages sont clairs : une structure en panneau sandwich composite augmente la rigidité en flexion et la stabilité hors plan, réduit le poids et améliore l'isolation. Il est très efficace pour les grandes structures à parois minces soumises à la flexion, telles que les ponts industrie marine et les fuselages de drones.
Considérons une itération d'ingénierie récente pour un grand panneau d'écoutille industrie marine . La conception originale utilisait un stratifié composite solide. L'équipe d'ingénierie a constaté que même si elle répondait aux exigences de résistance à la traction, la grande surface était sujette à une déformation hors plan (affaissement). Continuer à épaissir le stratifié solide ajouterait un poids important, ce qui aurait un impact négatif sur le centre de gravité du navire et sur le mécanisme d'ouverture.
La solution consistait à passer à une structure en panneaux sandwich composites . En utilisant une face composite panneaux séparée par un poids léger noyau en mousse PVC , le poids global a diminué, la rigidité en flexion est montée en flèche et le risque de flambage local a été éliminé.
Cependant, cette transition a apporté de nouveaux défis d'ingénierie :
Scellement des bords : Les bords ont dû être méticuleusement scellés pour empêcher la pénétration de l’humidité.
Connexions localisées : les trous de boulons et les zones de charnières ne peuvent pas être simplement percés ; ils nécessitaient des inserts haute densité et des stratifiés renforcés pour empêcher le noyau de s'écraser sous une pression localisée.
L'évaluation d'une structure de panneau sandwich composite ne consiste pas à tester une seule mesure de « résistance ». Les ingénieurs doivent examiner les performances de traction/compression de la face panneau , les propriétés de cisaillement du noyau, la compression à plat et le décollement de l'interface.
Par exemple, la norme ASTM C393/C393M-20 est largement utilisée pour évaluer les propriétés de cisaillement de l'âme d'une construction sandwich soumise à la flexion. Les normes nationales équivalentes (telles que GB/T 1455-2022 pour le cisaillement à noyau ou GB/T 1453-2022 pour la compression à plat) sont également essentielles.
Remarque technique importante : bien qu'un de haute qualité noyau en mousse PVC soit incroyablement durable et certifié DNV GL pour une utilisation industrie marine , il est conçu pour fonctionner en synergie avec le visage panneaux . Il ne faut pas le considérer à tort comme un matériau destiné à résister de manière indépendante à une pression hydrostatique extrême en haute mer (par exemple, 6 000 m de profondeur). Sa fonction principale est le support structurel et la résistance au cisaillement au sein de l’assemblage de panneaux.
Pour garantir une fabrication fiable, les ingénieurs doivent éviter ces pièges courants :
Ne présumez pas qu’une structure de panneau sandwich composite est « plus elle est épaisse, mieux c’est ».
Ne vous concentrez pas uniquement sur l’allègement en ignorant la conception des connexions et inserts localisés.
Ne négligez pas les risques d’absorption d’eau au cœur, de défauts d’étanchéité des bords et de décollement des interfaces.
Ne traitez pas le matériau de base comme un simple matériau de remplissage non porteur.
Ne regardez pas uniquement la rigidité en flexion ; vous devez également évaluer l'indentation locale, le cisaillement du noyau, le flambement de la face panneau et la maintenabilité.
Ne choisissez pas une voie matérielle de base basée simplement sur « bon marché ou cher » ; basez-le sur les contraintes de charge, d’environnement et de fabrication.
L'essence du La structure en panneau sandwich composite place le matériau exactement là où il doit supporter la charge. Elle ne repose pas sur l’épaisseur d’empilement, mais plutôt sur l’augmentation de l’efficacité structurelle en séparant les peaux à haute résistance. En examinant attentivement la face panneaux , l'interface et en sélectionnant un noyau fiable et résistant au cisaillement comme le StruCell® noyau en mousse PVC , les ingénieurs peuvent atteindre l'équilibre ultime entre conception légère, stabilité et résistance sans compromis.
Dans la recherche incessante de l'ingénierie légère dans les secteurs de industrie marine aérospatiale, de l'énergie éolienne, de l'automobile et de l'industrie, la structure sandwich apparaît à plusieurs reprises comme une solution essentielle. Les ingénieurs sont constamment confrontés au défi d'obtenir une rigidité plus élevée, des rapports résistance/poids supérieurs et une stabilité améliorée sans ajout excessif de matériaux ni augmentation des coûts. Le simple fait d'épaissir les stratifiés solides augmente proportionnellement les fibres, la résine, le poids et les dépenses, compromettant souvent les performances globales du système telles que le centre de gravité ou les mécanismes d'actionnement. La structure sandwich résout ce problème en positionnant stratégiquement la face à haute résistance panneaux plus loin de l'axe neutre, séparée par un noyau léger, offrant une rigidité à la flexion exceptionnelle et une stabilité hors plan avec une pénalité de poids minimale. Cette approche, semblable à celle d'une poutre en I ou d'un panneau de porte creux, transforme l'équilibre technique entre rigide ité, masse, contraintes de fabrication et durabilité environnementale. UNION COMPOSITES , à travers sa célèbre gamme structurelle StruCell® noyau en mousse PVC , fournit les noyaux à cellules fermées ultra hautes essentiels à l'optimisation de ces panneaux sandwich composites dans des applications exigeantes.
Une structure sandwich typique se compose de trois éléments principaux : la face panneaux (ou les peaux), le matériau d'âme et l'interface de liaison adhésive. La face panneaux , généralement fabriquée à partir de fibre de carbone, de composites de fibre de verre ou de métal mince panneaux , supporte les principales charges de traction et de compression. Positionnés aux extrémités extérieures, ils subissent les contraintes normales maximales lors de la flexion (un côté en traction et l'autre en compression), ce qui nécessite des matériaux à résistance spécifique et module élevés.
Le noyau, situé entre la face panneaux , sert bien au-delà d'un simple remplissage. Les options incluent les nids d'abeilles (comme le papier aramide ou l'aluminium), les mousses polymères et le bois de balsa. Les noyaux en mousse, en particulier les variantes rigide PVC , offrent des structures polymères poreuses qui sont usinables, rainurables et adaptables à des courbures complexes. Essentiellement, le noyau sépare la face panneaux pour augmenter la hauteur structurelle, transfère les charges de cisaillement, stabilise les peaux contre le flambage et contribue à l'isolation thermique, à l'amortissement acoustique et à l'absorption d'énergie. UNION COMPOSITES StruCell® noyau en mousse PVC excellent ici avec leur structure microcellulaire à cellules fermées dépassant 95 % de cellules fermées, leur absorption ultra-faible de résine inférieure à 1,5 % et leurs densités de 45 à 250 kg/m⊃3 ;.
L'interface de liaison assure un transfert de charge efficace. Les ruptures commencent fréquemment à cette jonction par décollement, cisaillement du noyau ou écrasement local plutôt que par rupture face panneau . Une bonne compatibilité chimique entre le noyau en mousse PVC , les résines et les adhésifs est essentielle pour l'intégrité à long terme, en particulier dans des conditions de charge thermique, d'humidité ou cycliques. Cette configuration élève la structure sandwich du simple empilement de matériaux à une conception structurelle sophistiquée et efficace.
L’obtention d’une rigidité spécifique élevée est intuitivement liée à la hauteur de la section. Pour les poutres et les plaques, déplacer le matériau porteur plus loin de l'axe neutre s'avère plus efficace que d'ajouter de la masse à proximité. Les stratifiés solides nécessitent des plis supplémentaires pour une plus grande rigidité en flexion, ce qui augmente le poids, le coût et l'utilisation de résine. En revanche, une structure sandwich augmente la hauteur principalement via un noyau à faible densité, la face panneaux gérant les contraintes de la membrane et le noyau gérant le cisaillement et la stabilisation. L'ajout de poids reste principalement limité à la masse centrale.
Cependant, plusieurs défis se posent. Une épaisseur excessive du noyau complique l'étanchéité des bords, les renforts locaux, l'intégration des inserts, la résistance aux chocs, la consolidation de la fabrication, les performances hygrothermiques et l'inspection/réparation. La sélection de Noyau doit équilibrer la densité, la résistance au cisaillement, le fluage en compression, la plage de température et la compatibilité des résines. Les facteurs environnementaux tels que l’absorption d’eau, l’exposition aux UV et la fatigue nécessitent une évaluation minutieuse. Les contraintes de fabrication incluent des tolérances d'usinage CNC précises (aussi serrées que ±0,2 mm avec des capacités UNION ), des traitements de surface (rainurés, perforés ou rayés) et la compatibilité des processus avec les méthodes d'infusion, d'ensachage sous vide ou d'autoclave. Les connexions locales, les trous de boulons et les découpes introduisent des concentrations de contraintes nécessitant des inserts et des renforts spécialisés. En fin de compte, la structure sandwich déplace l'attention de « le stratifié est-il suffisamment épais ? » vers la performance coordonnée des peaux, du noyau, de l'interface, des bords et des joints.
Une mise en œuvre réussie repose sur les meilleures pratiques systématiques. Tout d'abord, sélectionnez la densité et le type de noyau adaptés aux cas de charge : des densités plus faibles comme StruCell® P45 ou le P60 pour l'isolation et la flottabilité des camions réfrigérés ou la flottaison industrie marine ; P80 à P130 de milieu de gamme pour les coques, les ponts et les noyaux de pales industrie marine mettant l'accent sur la résistance à la fatigue ; P200 à P250 plus élevé pour les applications aérospatiales, de défense ou d'outillage à charge élevée.
Deuxièmement, optimisez la géométrie : déterminez l'épaisseur du noyau pour la rigidité cible tout en vérifiant l'indentation locale, le cisaillement du noyau et le flambement global via l'analyse. Troisièmement, garantissez la qualité de l'interface grâce à des adhésifs compatibles ou au co-durcissement, avec une préparation de surface et une absorption contrôlée de la résine : la structure microcellulaire StruCell® minimise l'excès de résine pour des stratifiés plus légers et moins coûteux.
Quatrièmement, abordez les bords et les connexions : mettez en œuvre une étanchéité robuste contre la pénétration d'humidité, utilisez des inserts enrobés ou des transitions locales en stratifié solide aux points de fixation, et appliquez des noyaux hyperboliques ou profilés pour les formes complexes via CNC. Cinquièmement, incorporez des traitements de surface (unis, rainurés, perforés ou rayés) pour améliorer le flux de résine, la liaison ou les économies de poids pendant l'infusion.
Sixièmement, validez par des tests alignés sur des normes telles que ASTM C393 pour le cisaillement du noyau lors de la flexion des poutres, ainsi que des protocoles de compression à plat, de pelage et de vieillissement environnemental. UNION COMPOSITES prend en charge cela avec des matériaux certifiés DNV GL, des processus ISO 9001 et des services CNC personnalisés, acceptant de petits lots sans MOQ et fournissant des échantillons gratuits pour le prototypage.
Adaptez la densité du noyau aux charges primaires et à l’environnement.
Contrôlez l’épaisseur pour plus de rigidité sans trop compliquer la fabrication.
Privilégiez la mousse à cellules fermées pour l’imperméabilité et la faible absorption.
Concevez dès le départ des chants, des inserts et des joints.
Tirez parti de l’usinage de précision et des certifications pour la fiabilité.
Testez tôt le cisaillement, la compression, le pelage et la durabilité.
Quantitativement, les structures sandwich génèrent des gains transformateurs. La rigidité à la flexion correspond au cube de la hauteur dans la théorie simplifiée des poutres, de sorte qu'une épaisseur de noyau modeste donne des augmentations substantielles rigide ity pour un poids bien inférieur à celui des stratifiés solides équivalents. StruCell® noyau en mousse PVC fournissent des résistances à la compression soutenant la stabilité de la face panneau , des modules de cisaillement adaptés aux industrie marine et aux charges de vent, une conductivité thermique de 0,035 à 0,055 W/m·K pour l'isolation et une absorption d'eau inférieure à 1,5 % selon la norme ASTM D2842. La stabilité de la température s'étend sur des plages extrêmes, avec des options ignifuges répondant aux normes en vigueur.
Une synergie apparaît lors de l'association de peaux de carbone ou de verre à haut module avec des noyaux rigide PVC : la faible densité du noyau préserve les propriétés spécifiques des peaux tandis que la microstructure à cellules fermées garantit des performances constantes et une consommation de résine réduite, réduisant ainsi le poids et le coût du composite de 20 à 30 % par rapport aux alternatives haut de gamme. La résistance à la fatigue convient aux pales d’éoliennes ; l'amortissement des vibrations profite aux drones et aux panneaux automobiles ; la flottabilité et la résistance à la corrosion excellent dans les coques, les ponts, les cloisons et la flottaison des ROV industrie marine . Un contrôle précis de l'épaisseur (± 0,2 mm) et une cohérence de la densité (variation < 3 %) garantissent des propriétés de stratification et mécaniques prévisibles, telles que vérifiées dans les cadres DNV GL et TÜV SÜD.
Les structures sandwich dominent les composants de grande surface, à parois minces et dominés par la flexion. Dans les applications industrie marine , ils forment des coques de bateaux, des ponts, des cloisons, des intérieurs de yachts, des catamarans et des éléments navals en utilisant des noyaux StruCell® résistants à l'eau salée avec des surfaces rainurées ou perforées. L'automobile et les transports bénéficient des parois de camping-car, des carrosseries de camions réfrigérées, des cloisons de camping-car et des panneaux intérieurs pour réduire le poids et économiser du carburant. L'énergie éolienne les utilise dans les noyaux et les nacelles des pales des turbines pour une meilleure résistance à la fatigue et des rotors plus légers. L'aviation et les drones utilisent des qualités ignifuges pour les intérieurs, les cadres d'UAV, les carénages et les plaques de montage. Les équipements sportifs, y compris le surf plaques et les équipements de protection, tirent parti de l'absorption des chocs et de l'imperméabilité. Utilisations industrielles Panneaux sandwich GRP/FRP , flottation et outillage.
Envisagez une refonte du panneau d'écoutille : un stratifié composite solide d'origine était résistant mais a subi une déformation hors plan sur de grands panneaux. L'épaississement ajoute un poids inacceptable, ayant un impact sur les charnières et l'équilibre. Conversion en sandwich avec des peaux composites et un noyau en mousse PVC léger, plus des inserts et des renforts locaux, une masse globale réduite, une rigidité hors plan élevée, un risque de flambage atténué et une rétention de forme améliorée. De nouvelles considérations (encapsulation des bords, fixations spécialisées et inspection des dommages cutanés, de l'écrasement du noyau ou du décollement) ont été intégrées au processus de conception, confirmant que les avantages s'accumulent lorsque le système complet est optimisé.
UNION COMPOSITES clients dans plus de 30 pays rapportent des résultats similaires : qualité d'échantillon supérieure répondant aux spécifications, livraison rapide (5 à 7 jours pour petites commandes), performances de densité constantes et économies de coûts permettant des projets industrie marine compétitifs, éoliens et automobiles.
La structure sandwich peut offrir des performances de légèreté exceptionnelles, une rigidité spécifique élevée et des avantages multifonctionnels lorsque la face panneaux , la sélection du noyau, les interfaces, les détails des bords et les connexions sont correctement optimisés. En déplaçant les matériaux haute performance vers des positions d'effet de levier maximales et en employant des noyaux avancés tels que la mousse UNION COMPOSITES StruCell® rigide PVC , les ingénieurs atteignent une efficacité structurelle inaccessible grâce à un simple épaississement du stratifié. À l’avenir, les progrès continus dans les mousses microcellulaires, la fabrication de précision, les options recyclées comme Rigicore P et la conception numérique intégrée élargiront encore les applications sandwich dans les transports durables, les énergies renouvelables et les véhicules de nouvelle génération. Pour les projets exigeant des structures noyau en mousse PVC certifiées DNV GL et prêtes pour la CNC avec des performances à cellules fermées de pointe et un support mondial, la structure sandwich reste la voie éprouvée vers la fin du jeu léger. Contactez UNION COMPOSITES au https://www.pvc-foam.com pour des échantillons, des spécifications techniques et des solutions sur mesure.
Le principe fondamental d'une structure de panneau sandwich composite consiste à placer une face à haute résistance panneaux sur les bords extérieurs extrêmes pour supporter les charges de traction et de compression, tandis qu'un matériau d'âme léger les sépare. Cela agit comme une poutre en I, augmentant considérablement la rigidité en flexion et la stabilité hors plan sans ajouter de poids excessif.
Bien que le bois de balsa soit léger, il est sujet à une forte absorption d’eau et à des incohérences d’un lot à l’autre, ce qui peut entraîner la pourriture et la dégradation structurelle. Un noyau en mousse PVC de haute qualité présente une structure à cellules fermées ultra-haute (plus de 95 %) avec moins de 1,5 % d'absorption d'eau, garantissant une durabilité à long terme et un support constant au cisaillement dans des environnements industrie marine difficiles.
Non, le matériau du noyau est un élément porteur essentiel. Dans une structure de panneau sandwich composite, l'âme transfère les forces de cisaillement entre les peaux extérieures, maintient la distance précise entre elles et fournit un soutien essentiel pour empêcher la face mince panneaux de se déformer sous l'effet de la compression.
Bien que les panneaux sandwich offrent d’incroyables avantages en termes de résistance et de poids, les ingénieurs doivent gérer soigneusement l’étanchéité des bords pour empêcher la pénétration de l’humidité. De plus, les zones nécessitant des fixations mécaniques (comme les charnières ou les boulons) nécessitent des inserts spécialisés à haute densité ou des stratifiés solides localisés pour empêcher le noyau de s'écraser sous des charges concentrées.
