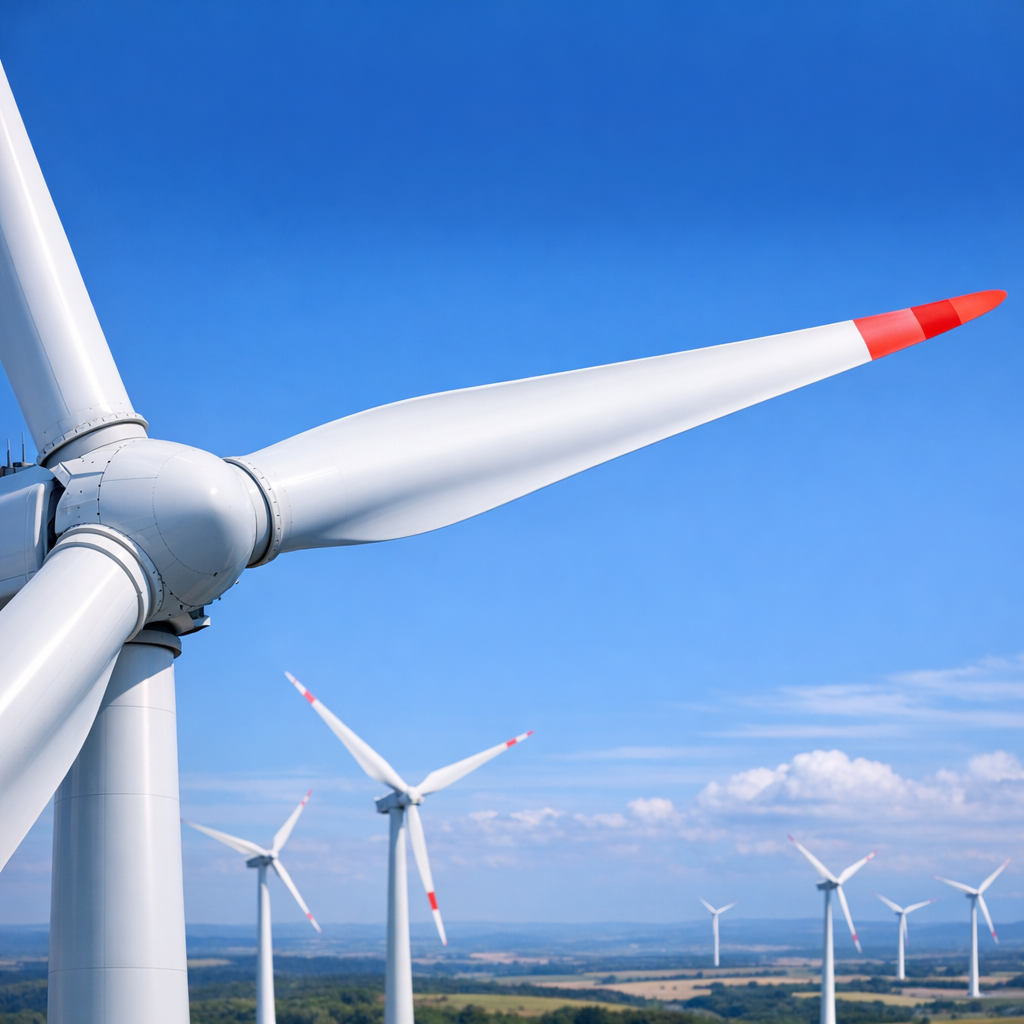

La transition mondiale vers les sources d’énergie renouvelables a imposé une demande sans précédent aux capacités d’ingénierie du secteur de l’énergie éolienne. Au cœur de cette révolution technologique se trouve le moteur aérodynamique de la turbine : la pale. Pour l’observateur occasionnel, ces structures massives semblent être des constructions simples et monolithiques. Cependant, du point de vue de la science des matériaux, Les pales d'éoliennes sont des systèmes composites sophistiqués conçus pour résister à des contraintes mécaniques extrêmes, à la fatigue environnementale et aux charges aérodynamiques.
Comprendre de quoi les pales d’éoliennes nécessite une plongée approfondie dans l’ingénierie des composites. sont constituées Ces composants doivent équilibrer des exigences contradictoires : ils doivent être incroyablement rigides pour conserver leur forme aérodynamique, mais suffisamment flexibles pour amortir les vibrations ; ils doivent être légers pour réduire l'inertie de rotation, mais suffisamment durables pour survivre 20 ans de fonctionnement dans des climats rigoureux. Cet article explore les matériaux transformateurs, des renforts en fibres aux noyaux structurels comme noyau en mousse pvc — qui rendent possible l'énergie éolienne moderne.
modernes Les pales d’éoliennes sont rarement fabriquées à partir d’un seul matériau homogène. Au lieu de cela, ils utilisent une approche de construction composite. Cette méthode consiste à combiner des matériaux dotés de propriétés physiques et chimiques distinctes pour créer un système de matériaux supérieur qui surpasse ses constituants individuels.
L'intégrité structurelle de la pale repose sur une construction « sandwich » ou monocoque, comprenant généralement trois couches principales :
Le Renfort (Peau) : Fournit résistance à la traction et rigidité.
La matrice (résine) : lie les fibres entre elles et transfère les charges.
Le Noyau : Augmente la rigidité et évite le flambage sans ajouter de poids significatif.
La principale capacité de charge des pales d’éoliennes provient des polymères renforcés de fibres (FRP). Le choix de la fibre dicte le poids, le coût et les performances de la lame.
Le verre E (verre de qualité électrique) reste la norme industrielle pour la majorité des fabrications de lames. Il offre un équilibre exceptionnel entre rentabilité et performances mécaniques. Les fibres de verre offrent une résistance à la traction élevée, ce qui est essentiel pour empêcher la lame de s'allonger sous l'effet de la force centrifuge.
À mesure que les éoliennes grandissent (certaines pales offshore dépassent 100 mètres de longueur), la rigidité devient le facteur limitant. Ici, la fibre de carbone est de plus en plus utilisée, en particulier dans les chapeaux de longeron structurels. La fibre de carbone offre un rapport rigidité/poids nettement plus élevé que la fibre de verre. Cependant, le coût est nettement plus élevé, ce qui conduit les fabricants à utiliser des conceptions hybrides dans lesquelles le carbone n'est utilisé que dans les chemins de charge critiques.
Alors que la peau supporte les charges de traction et de compression, le matériau de l'âme est essentiel pour maintenir la forme de la pale et empêcher le flambage local. C’est là que le concept de construction sandwich devient transformateur.
En séparant deux fines peaux composites avec un noyau léger, le moment d'inertie est augmenté, améliorant considérablement la rigidité en flexion avec un gain de poids négligeable. Plusieurs matériaux sont utilisés, mais le noyau en mousse pvc s'est imposé comme une solution supérieure dans la fabrication moderne.

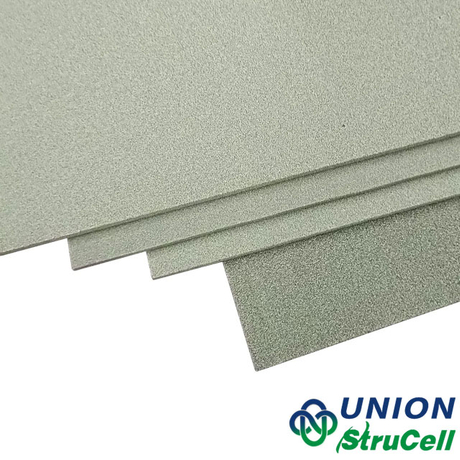

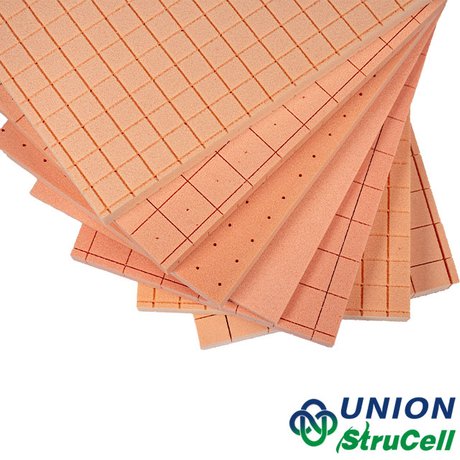

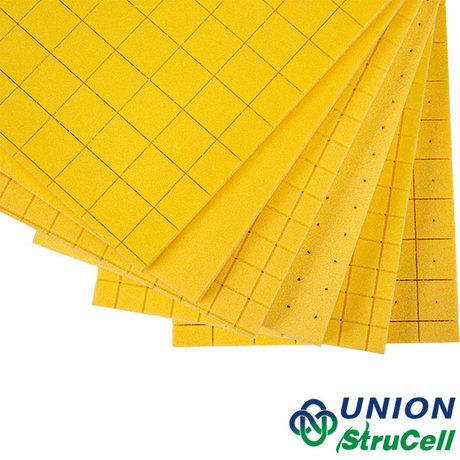

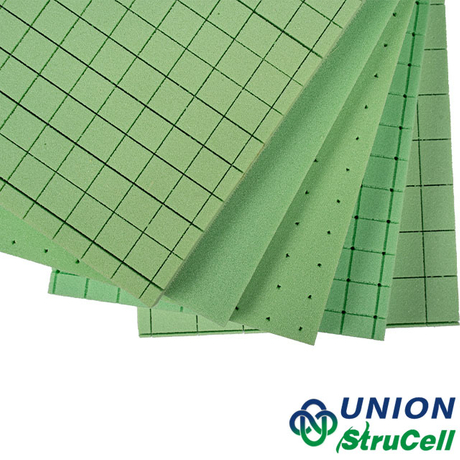

La mousse réticulée PVC (chlorure de polyvinyle) est réputée pour sa polyvalence et sa résilience mécanique. Dans le contexte des pales d'éoliennes , un de haute qualité noyau en mousse pvc offre plusieurs avantages distincts :
Rapport résistance/poids élevé : il fournit la structure rigide nécessaire pour empêcher le flambage de la coque tout en maintenant la masse globale de la lame faible.
Résistance à la fatigue : les lames supportent des millions de cycles de charge. La mousse PVC présente des propriétés mécaniques dynamiques exceptionnelles, résistant à la dégradation dans le temps.
Structure à cellules fermées : cela empêche l'absorption de la résine pendant le processus d'infusion, garantissant ainsi que la lame reste légère et empêchant la pénétration d'eau pendant le fonctionnement.
'L'intégrité d'une pale d'éolienne est définie par la liaison entre sa peau et son noyau. Un matériau de noyau de qualité supérieure agit non seulement comme une entretoise, mais aussi comme une toile de cisaillement critique qui stabilise l'ensemble de la structure.' — Dr A. Jensen, ingénieur composite principal
Des entreprises comme UNION COMPOSITES CHANGZHOU CO., LTD. sont essentiels dans cette chaîne d'approvisionnement, fournissant des solutions spécialisées en mousse structurelle PVC adaptées aux exigences rigoureuses de l'industrie de l'énergie éolienne. Leurs produits garantissent que la structure sandwich conserve une résistance élevée au cisaillement, ce qui est essentiel pour prévenir le délaminage, un mode de défaillance courant dans les pales d'éoliennes..
Les fibres et l'âme doivent être verrouillées en place par une matrice polymère. La matrice protège les fibres des dommages environnementaux et transfère la charge entre les fibres.
Résine époxy : La matrice la plus courante pour les lames hautes performances. Il offre des propriétés mécaniques supérieures, un faible retrait et une excellente adhérence aux fibres de verre/carbone et au noyau en mousse pvc.
Polyester et vinylester : bien que moins courants dans les aubes les plus grandes en raison de leur retrait plus élevé et de leurs propriétés de fatigue moindres, ils sont parfois utilisés dans les composants de turbines plus petits en raison de coûts inférieurs et de temps de durcissement plus rapides.
Savoir les pales d’éoliennes ne représente que la moitié de l’équation ; de quoi sont faites la façon dont ils sont fabriqués est tout aussi importante. Le processus standard est le moulage par transfert de résine assisté sous vide (VARTM). Dans ce processus, les fibres sèches et les matériaux de base sont déposés dans un moule, scellés dans un sac sous vide, et la résine est infusée sous basse pression.
Cette méthode garantit :
Minimisation du vide : suppression des poches d'air qui pourraient agir comme des concentrateurs de stress.
Rapport résine/fibre optimal : garantit que la lame n'est pas « riche en résine » (cassante et lourde) ou « affamée de résine » (faible).
Toutefois, des défis persistent. À mesure que les pales s’allongent, le risque de fatigue induite par la gravité augmente. De plus, l’industrie est actuellement aux prises avec le défi de la fin de vie. Bien que la tour en acier soit recyclable, la nature composite des pales d'éoliennes , en particulier les résines thermodurcies réticulées, rend le recyclage difficile. Des recherches sont en cours sur les résines thermoplastiques qui peuvent être fondues et réutilisées, même si elles n'ont pas encore complètement remplacé les thermodurcissables dans les applications à grande échelle.
L’ingénierie derrière les pales d’éoliennes représente le summum de la science des matériaux. Ces structures ne sont pas simplement du plastique moulé ; ce sont des composites complexes et conçus pour récupérer l’énergie du vent avec une efficacité maximale et un minimum d’entretien. En combinant la résistance à la traction des fibres de verre et de carbone, le pouvoir liant des résines époxy et la rigide ité structurelle d'un noyau en mousse pvc haute performance , les fabricants peuvent créer des pales qui résistent aux environnements les plus difficiles de la planète.
À mesure que l’industrie s’oriente vers des lames plus longues et des capacités plus élevées, la qualité de ces matières premières devient de plus en plus critique. Les pales d’éoliennes ne peuvent atteindre des performances aérodynamiques et une longévité supérieures que lorsque l’interaction entre le stratifié et le noyau est optimisée. Pour les fabricants à la recherche de matériaux de base fiables, en partenariat avec des fournisseurs spécialisés comme UNION COMPOSITES CHANGZHOU CO., LTD. veille à ce que les fondements structurels des énergies renouvelables restent solides pour les générations à venir.
