Un noyau de 6 mm qui nécessite 150 grammes de résine supplémentaires par mètre carré n'est pas une erreur d'arrondi : c'est un problème de poids et de coût qui s'aggrave sur chaque panneau que vous stratifiez. Pour la construction sandwich composite, la sélection du noyau apparaît plus tard comme la stabilité du vide, le temps de finition des bords, la cohérence de la ligne de liaison et si une pièce atteint sa masse cible. C'est exactement là que la mousse rigide PVC plaque gagne sa place.
Rigide la mousse pvc plaque pour composites est un matériau structurel, Noyau de mousse à cellules fermées PVC fourni sous la forme panneaux ou plaques dans une gamme de densités. Il est conçu pour s'asseoir entre des peaux renforcées de fibres (verre, carbone, aramide) et supporter des charges de cisaillement, stabiliser les peaux contre le flambement et fournir de l'épaisseur sans pénalité de poids.
Dans la pratique, les ingénieurs n'achètent pas la ' PVC mousse' en tant que produit générique. Ils achètent une structure cellulaire reproductible et un comportement de traitement prévisible : absorption de résine sous vide, qualité de liaison au système de résine choisi, usinabilité pour la découpe en kit et résistance à l'humidité en service. Les meilleurs noyaux se comportent comme un substrat contrôlable et non comme une variable.
Deux mousses plaques peuvent partager une densité nominale tout en se comportant différemment lors du laminage. Le différenciateur est généralement la morphologie cellulaire : contenu en cellules fermées et distribution de la taille des pores.
Une structure à cellules fermées avec des pores microcellulaires est directement liée à une absorption ultra-faible de la résine. Moins de résine absorbée dans le noyau signifie un poids de pièce fini inférieur, une fraction volumique de fibres plus stable et moins de variabilité entre les panneaux. Cela réduit également la consommation de résine « cachée » qui peut faire exploser les modèles de coûts de production.
Le contenu à cellules fermées est également important après l'expédition de la pièce. Lorsqu'un noyau résiste à la pénétration de l'eau, vous protégez les propriétés de cisaillement au fil du temps et réduisez le risque de dommages causés par le gel-dégel, les formations de cloques et le gain de poids à long terme dans les applications industrie marine ou de transport.
La mousse Rigide PVC plaque est généralement proposée à partir de qualités de faible densité utilisées pour l'isolation et les structures légèrement chargées, jusqu'à des qualités de haute densité conçues pour les inserts, les zones de compression et les charges concentrées. Vous équilibrez quatre variables qui s’alignent rarement parfaitement : la résistance au cisaillement, la résistance à la compression, le poids et le coût.
Des densités plus faibles sont souvent sélectionnées lorsque la rigidité de la portée et le poids déterminent la conception, et lorsque l'introduction de charges est gérée avec des renforts locaux. Les densités moyennes sont courantes pour les panneaux sandwich généraux où la rigidité globale et la résistance aux chocs sont toutes deux pertinentes. Des densités plus élevées sont choisies lorsque les fixations, la quincaillerie ou les charges de compression locales peuvent endommager un noyau plus léger.
Si vous concevez des coques, des ponts, des cloisons, des structures d'énergie éolienne ou des panneaux de transport industrie marine , la sélection de la densité doit être ancrée dans les valeurs admissibles de cisaillement et de compression à la température de service, puis vérifiée par rapport aux contraintes de fabrication telles que les largeurs de saignée minimales, les détails des bords et l'absorption de résine attendue.
Les ateliers composites ne considèrent pas le matériel de base comme une donnée panneau . Ils le vivent comme une pile sous vide.
L’absorption de la résine n’est pas seulement une propriété matérielle : c’est le résultat d’un processus. Un noyau avec une absorption de résine ultra faible permet de maintenir le poids du stratifié prévisible, en particulier lors du passage des prototypes à la production. Cela réduit également le risque de peaux « affamées de résine » causées par un trempage inattendu du noyau, car une plus grande partie de la résine que vous distribuez reste dans la ligne de liaison et le renforcement où elle contribue aux performances mécaniques.
Rigide noyau en mousse PVC est utilisé avec le polyester, le vinylester, l'époxy et une gamme d'adhésifs en film et en pâte. La fiabilité de cette interface dépend de la qualité de la surface, de sa propreté et du fait que la surface soit préparée pour l'adhésion d'une manière cohérente de panneau à panneau . Les ingénieurs doivent spécifier l'état de surface dont ils ont besoin et le valider avec des essais de processus représentatifs - et pas seulement avec des coupons uniques.
La mousse PVC offre des avantages d'isolation thermique, ce qui est l'une des raisons pour lesquelles elle apparaît dans les transports réfrigérés et les panneaux d'isolation industriels. Mais le comportement thermique affecte également la fabrication. L'exothermie de polymérisation, la température de post-durcissement et la chaleur de l'atelier peuvent influencer la stabilité dimensionnelle et la contrainte de la ligne de liaison. Pour les pièces qui subissent des variations de température en service (plateaux industrie marine exposés au soleil, panneaux de carrosserie de véhicule à proximité de sources de chaleur), la sélection d'un noyau avec un comportement prévisible sur la plage attendue réduit le risque d'impression et de distorsion à long terme.
La plupart des noyaux composites peuvent être coupés. La question est de savoir si elles coupent proprement, de manière répétée et avec un débit optimal.
Rigide PVC la mousse plaque est largement utilisée car elle supporte Routage CNC, poches , contournage et kitting sans se transformer en un problème de poussière et de déchirure. Pour la production, une tolérance d'épaisseur serrée est tout aussi importante que la stratégie de parcours d'outil. Lorsque panneaux sont cohérents, vous obtenez une épaisseur de peau constante, une répartition stable de la pression du sac sous vide et moins d'heures passées à caler ou à retravailler les pièces du kit.
La capacité Thin- panneau est également un levier pratique. De nombreux programmes à grand volume nécessitent des noyaux plus fins pour le réglage local de la rigidité, des composants incurvés ou des empilements de noyaux multicouches. Un fournisseur capable de respecter des tolérances sur les panneaux minces réduit les rebuts et aide à maintenir une nomenclature prévisible.
La mousse Rigide PVC plaque pour composites est sélectionnée lorsque les concepteurs ont besoin d'un noyau léger, résistant à l'eau et stable au processus dans les systèmes de résine courants.
Les structures Secteur Maritime sont les plus évidentes : coques, ponts, cloisons, écoutilles et superstructures. La résistance à l’eau et la stabilité au cisaillement à long terme sont essentielles, et les voies de certification sont importantes lorsque vous construisez selon des règles reconnues.

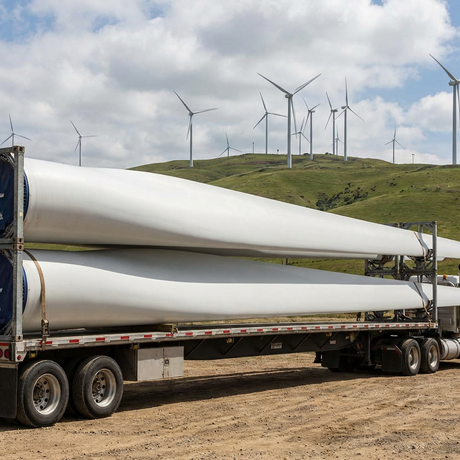

Les applications de l’énergie éolienne valorisent les performances en fatigue et le contrôle du poids. La cohérence Noyau affecte l'équilibre de la pale et la répétabilité de la fabrication, et l'absorption de la résine influence la masse de la pièce d'une manière qui devient non triviale à l'échelle de la pale.
Les panneaux destinés aux transports et à l’industrie se soucient souvent de l’isolation, de la résistance aux chocs et du temps de cycle. Les noyau en mousse PVC peuvent réduire le poids des panneaux tout en maintenant une rigidité élevée, ce qui se traduit par une efficacité de manipulation et des avantages en termes de charge utile.
Les intérieurs et les structures d'UAV liés à l'aérospatiale ont tendance à mettre l'accent sur les attentes en matière de répétabilité, de documentation et de sécurité. Le comportement des matériaux dans le cadre de processus contrôlés est essentiel, et la capacité à prendre en charge des environnements réglementés devient partie intégrante du calcul des achats.
Pour de nombreuses équipes d’ingénierie, le dossier technique ne représente que la moitié de la décision. L’autre moitié est la qualification et la préparation à l’audit.
Si vous travaillez dans des environnements réglementés ou critiques, le positionnement des fournisseurs autour d'organismes de certification reconnus peut réduire les frictions lors de l'approbation. La certification de niveau Secteur Maritime (telle que DNV·GL) signale l'adéquation aux applications industrie marine où les exigences de traçabilité et de performances sont formalisées. Le positionnement de sécurité lié au TÜV SÜD est important lorsque les programmes exigent un discours de conformité plus fort pour une utilisation liée à l'aérospatiale.
La conclusion pratique est simple : si vous vous attendez à ce qu'un client, une société de classe ou un système qualité interne demande de la documentation, traitez-la dès le début comme une contribution à la conception. La sélection de matériaux qui ignore la conformité revient souvent comme un problème de calendrier.
noyau en mousse PVC n'est pas la réponse à tous les problèmes de panneaux sandwich, et les équipes expérimentées sont explicites sur les limites.
Si la conception présente des températures de service très élevées ou une exposition prolongée à des produits chimiques agressifs, vous devez confirmer la compatibilité plutôt que de la présumer. Si la structure présente des charges ponctuelles extrêmement élevées, vous aurez peut-être besoin de mises à niveau locales du noyau, d'inserts ou de matériaux de base alternatifs dans ces zones. Si la tolérance aux dommages causés par l'impact est le principal facteur déterminant, la conception de la face panneau et les renforts locaux comptent souvent autant que la densité du noyau.
Il existe également un compromis en matière de production : rechercher une absorption de résine la plus faible possible peut s'avérer contre-productif si cela s'accompagne d'une mauvaise adhérence ou d'une qualité de surface incohérente. Le meilleur résultat est équilibré : une faible absorption de résine avec une liaison fiable et un usinage reproductible.
De bonnes spécifications réduisent les variations et accélèrent l’alignement des fournisseurs. Commencez par définir la densité et l'épaisseur, puis ajoutez les paramètres qui protégeront réellement votre fenêtre de processus : tolérance d'épaisseur, comportement d'absorption de résine attendu selon votre méthode de stratification et exigences d'absorption d'eau pertinentes pour l'environnement.
Pour la production en kit, spécifiez la taille panneau , les exigences CNC et tout besoin de conversion tel qu'une alimentation fine panneau ou des panneaux préformés. Si le programme est axé sur la conformité, incluez les attentes de certification dès le départ afin que la documentation puisse être alignée avant la création du premier article.
Les équipes qui souhaitent une sélection plus rapide des matériaux valident généralement avec un petit ensemble de panneaux qui reflètent la fabrication réelle : même résine, même programme de vide, même durcissement et même coupe et traitement des bords. L’objectif n’est pas seulement un numéro de laboratoire : il s’agit d’un comportement prévisible en magasin.
UNION COMPOSITES fournit StruCell® rigide noyau en mousse PVC sur une large gamme de densités, conçu autour d'une structure à cellules fermées ultra-élevée et de pores microcellulaires pour prendre en charge une absorption de résine ultra-faible et une compatibilité d'usinage CNC, avec des chemins de documentation alignés sur le positionnement de qualité DNV·GL industrie marine et les normes de sécurité certifiées TÜV SÜD. Les spécifications techniques et les exemples de demandes de renseignements sont disponibles sur https://pvc-foam.com.
Un matériau de base doit rendre votre stratifié plus prévisible et non ajouter des variables. Si vous pouvez mesurer l'utilisation de résine par mètre carré, suivre la variation de l'épaisseur d'un kit et confirmer la résistance à l'eau dans les détails des bords que vous construisez, vous faites déjà le travail qui maintient les structures composites légères, cohérentes et faciles à fabriquer.
