La celda cerrada describe la disposición de celdas individuales llenas de gas dentro de una espuma de polímero. Es una descripción estructural, no una especificación de desempeño completa. Cortar una tabla expone células en su superficie, y las ranuras, perforaciones, uniones y mecanizado cambian los caminos disponibles para la resina o el agua. Distinga la estructura celular en masa de la condición del borde del panel terminado al evaluar la resistencia a la humedad.
La densidad es masa por unidad de volumen, mientras que el grado identifica una especificación de material particular. La densidad documentada StruCell® P45 es 48 kg/m³; el nombre del grado no es una densidad medida exacta. Compare el rango de densidad real, los valores de resistencia y los métodos de prueba en la hoja de datos técnicos seleccionada. Una etiqueta nominal por sí sola no establece un diseño permitido, la ventana de procesamiento o la aprobación para un proyecto de cliente en particular.
El núcleo transfiere el corte entre las láminas frontales manteniendo su separación. Por lo tanto, la resistencia al corte, el módulo de corte y la calidad de la interfaz entre la piel y el núcleo son importantes junto con la resistencia a la compresión. Un tablero que sobrevive a una prueba de compresión local aún puede no ser adecuado para un panel dominado por fallas por corte o adherencia. Se deben evaluar juntos el laminado completo, la disposición de soporte y el caso de carga.
La calificación del proceso significa demostrar que el núcleo, la resina, el refuerzo y la ruta de curado especificados producen un panel repetible que cumple con los criterios de aceptación. Incluye preparación, almacenamiento, colocación, consolidación e inspección. Pasar una prueba de material no califica automáticamente cada formulación de resina, ciclo de temperatura elevada o geometría de pieza. Mantenga el registro de construcción y fabricación probado con la especificación aprobada para que se puedan revisar los cambios de producción.
La espuma PVC es una espuma de polímero ligera rígido producida mediante la expansión de un compuesto a base de PVC con un agente espumante químico o físico. Durante la expansión, se forman millones de pequeñas células llenas de gas dentro del polímero. Lo que hace que el material sea de 'célula cerrada' es que cada celda es una burbuja independiente y completamente sellada, completamente rodeada por paredes de polímero sólido. Este no es un detalle de fabricación menor: es la característica definitoria que le da a la espuma su desempeño estructural y ambiental.
Debido a que el gas dentro de cada celda no puede migrar a las celdas vecinas, la espuma se comporta como una estructura fuerte y cerrada en lugar de una esponja. La espuma de celda cerrada PVC es rígido , dimensionalmente estable y altamente resistente al ingreso de agua y humedad, que es exactamente lo que debe ser un material de núcleo estructural. Por ello se ha convertido en el núcleo de referencia para construcciones sándwich exigentes.
La alternativa es una espuma de celda abierta, en la que las paredes de las celdas están rotas y los huecos se interconectan. Las espumas de células abiertas son suaves, transpirables y absorbentes, y se utilizan para amortiguar, filtrar y absorber el sonido, no para núcleos tipo sándwich que soportan carga. Comprender esta distinción es el primer y más importante paso para seleccionar el núcleo adecuado para una estructura compuesta.
En la práctica, la espuma de celda cerrada PVC se ubica en el medio del panorama de materiales centrales: más liviana y consistente que la madera, más fuerte y resistente al agua que la mayoría de las espumas de celda abierta y más económica que muchos núcleos sintácticos avanzados. Es este equilibrio el que la ha convertido en una opción central estructural ampliamente utilizada.
También vale la pena señalar que la ' PVC espuma' no es un producto único sino una familia de materiales. Los grados difieren en densidad, tamaño de celda, clasificación de temperatura y propiedades mecánicas, y estas diferencias son lo suficientemente significativas como para que seleccionar el grado incorrecto pueda conducir a un resultado deficiente incluso cuando la elección general del material sea correcta. Un proveedor experto puede guiar esta selección, razón por la cual es tan valioso trabajar con un fabricante de espuma experimentado. A lo largo del resto de esta guía, desglosaremos las propiedades específicas y los factores de selección que distinguen un grado de otro, para que pueda especificar el núcleo correcto con confianza.
La espuma PVC de celda cerrada normalmente se produce extruyendo o moldeando a presión una formulación PVC que contiene un agente espumante. Bajo calor, el agente espumante se descompone y libera gas, que expande el polímero ablandado hasta formar una estructura celular. La clave para lograr una celda cerrada es controlar la expansión de modo que cada burbuja permanezca aislada dentro de una matriz polimérica continua, en lugar de romperse en las celdas vecinas.
La producción moderna de espuma PVC está altamente controlada, razón por la cual el material ofrece una excelente consistencia entre lotes. En la fabricación de compuestos, esta consistencia es una verdadera ventaja comercial: un núcleo con densidad y tamaño de celda uniformes produce una absorción de resina predecible y propiedades mecánicas consistentes en el laminado terminado, lo que a su vez reduce los desechos y el retrabajo en la línea de producción.
El resultado es un tablero de espuma PVC de celda cerrada que se puede suministrar en láminas de espesor y densidad controlados. Estas láminas son fáciles de cortar, mecanizar, termoformar y unir, lo que hace que el material se adapte a todo, desde paneles planos hasta cascos curvos complejos y formas tridimensionales intrincadas. Para los fabricantes, esto significa menos pasos de procesamiento y un menor costo general de fabricación.
La diferencia entre la espuma de células cerradas y la de células abiertas no es meramente académica: controla el rendimiento del material en servicio. La siguiente tabla resume las distinciones clave que los ingenieros deben comprender al especificar un núcleo.
| Propiedad | Espuma de celda cerrada PVC | Espuma de celda abierta |
|---|---|---|
| estructura celular | Células selladas e independientes. | Vacíos interconectados |
| Absorción de agua | Bajo; confirmar las condiciones de calificación y prueba | Alto (como una esponja) |
| Fuerza compresiva | Alto | Bajo |
| Rígido idad / estabilidad | Rígido , dimensionalmente estable | Suave, flexible |
| Uso típico | Núcleo estructural tipo sándwich | Amortiguación, filtración |
| Grado | Densidad (kg/m³) | Resistencia a la compresión (MPa) | Resistencia al corte (MPa) |
|---|---|---|---|
| P45 | 48 | 0.6 | 0.5 |
| P60 | 60 | 0.93 | 0.76 |
| P80 | 80 | 1.4 | 1.15 |
| P100 | 100 | 2.0 | 1.44 |
| P130 | 130 | 3.0 | 2.1 |
| P200 | 200 | 4.8 | 3.5 |
| P250 | 250 | 6.2 | 4.0 |
Fuente: especificaciones documentadas de la serie StruCell® . P130 tiene un rango de densidad documentado de 120 a 150 kg/m³. Confirmar los datos actuales, los métodos de prueba y los valores de aceptación del lote suministrado; La mesa no es un diseño estructural permitido.
La espuma de celda cerrada PVC se valora sobre todo por su alta relación rigidez-peso. Ofrece alta resistencia a la compresión y al corte en relación con su baja densidad, lo que permite a los ingenieros construir paneles sándwich ligeros pero rígidos. Debido a que las celdas están selladas, la espuma también resiste la absorción de resina durante la laminación, lo que mantiene el laminado terminado liviano y predecible, una propiedad que es difícil de lograr con núcleos de madera o de celdas abiertas.
El material está disponible en una amplia gama de densidades, con calidades documentadas de StruCell® desde 48 kg/m³ hasta P300 (290–330 kg/m³). Los grados de mayor densidad tienen paredes celulares más gruesas y, por lo tanto, mayor resistencia, mientras que los grados de menor densidad son más livianos y económicos. Esta gama permite a los diseñadores equilibrar la rigidez, el peso y el coste para cada aplicación específica, en lugar de forzar una solución única para todos.
Otra propiedad importante es la resistencia a la fatiga. La espuma de celda cerrada PVC soporta cargas cíclicas y dinámicas sin el aplastamiento o degradación progresiva que afecta a muchos otros materiales del núcleo. Es por eso que se confía en sector marítimo y aplicaciones eólicas, donde las estructuras están sujetas a cargas repetidas durante décadas de servicio.
La espuma también exhibe una excelente resistencia a la fluencia por compresión, lo que significa que conserva su espesor y rigidez bajo carga sostenida. Para un panel sándwich, esto se traduce en una estructura estable y predecible que no se deforma lentamente bajo el peso para el que está diseñado.
Debido a que las celdas están selladas, el agua no puede penetrar fácilmente la espuma PVC de celdas cerradas. La absorción de agua debe indicarse con el grado seleccionado, el método de prueba, la duración de la exposición y la presión; un resultado de inmersión breve no es una garantía de por vida. Esta es una ventaja decisiva en estructuras sector marítimo , donde un núcleo húmedo significa peso adicional y una pérdida progresiva de resistencia con el tiempo y, en última instancia, reparaciones costosas.
Para cascos, cubiertas y travesaños de embarcaciones, la baja absorción de agua significa que la estructura permanece liviana y resistente durante toda su vida útil, siempre que los revestimientos y los bordes permanezcan adecuadamente protegidos y se reparen los daños. Combinado con una buena unión a la piel, esto hace que la espuma PVC de células cerradas sea el núcleo predeterminado para aplicaciones en ambientes húmedos.
El beneficio práctico es la longevidad. Una estructura tipo sándwich adecuadamente diseñada, sellada e inspeccionada puede limitar el aumento de peso y la degradación relacionados con la humedad; Los daños y los bordes expuestos aún requieren mantenimiento. Esta es la razón por la que los topógrafos y arquitectos navales recomiendan constantemente la espuma PVC de celda cerrada para estructuras debajo de la línea de flotación.
Para profundizar en este tema, consulte nuestra guía sobre absorción de agua en espuma de celda cerrada o explore la Gama de productos de tableros de espuma PVC de celda cerrada .
La espuma de celda cerrada PVC también ofrece un aislamiento térmico útil, gracias al gas atrapado en sus celdas, y resiste una amplia gama de productos químicos, incluidos combustibles, aceites y muchos solventes. Estas propiedades lo hacen adecuado para aplicaciones donde se requieren tanto rendimiento estructural como resistencia ambiental.
Para aplicaciones con requisitos de resistencia al fuego, se encuentran disponibles grados de espuma retardante de fuego PVC . Estos grados están formulados para cumplir con los estándares de inflamabilidad relevantes y se usan ampliamente en el transporte y la construcción, donde la seguridad contra incendios es una preocupación principal. Al momento de especificar, confirma el estándar exacto que debe cumplir tu proyecto y solicita la certificación correspondiente.
Sector Marítimo es la aplicación individual más grande para espuma de celda cerrada PVC . Se utiliza en cascos, cubiertas, mamparos, espejos de popa, largueros y superestructuras porque combina bajo peso, alta rigidez y excelente resistencia al agua. Los constructores de barcos dependen de la espuma PVC de células cerradas para producir cascos ligeros, rígidos y duraderos en un entorno de agua salada.
El material es compatible con los sistemas de poliéster, viniléster y resina epoxi utilizados en la construcción de embarcaciones, y puede envasarse al vacío o laminarse a mano con técnicas estándar. Esto significa que los astilleros pueden adoptarlo sin cambios importantes en sus procesos existentes.
Nuestro Núcleo de espuma para construcción de barcos y Las páginas de núcleo de espuma para la construcción de embarcaciones proporcionan información detallada sobre grados y espesores para los fabricantes de sector marítimo .

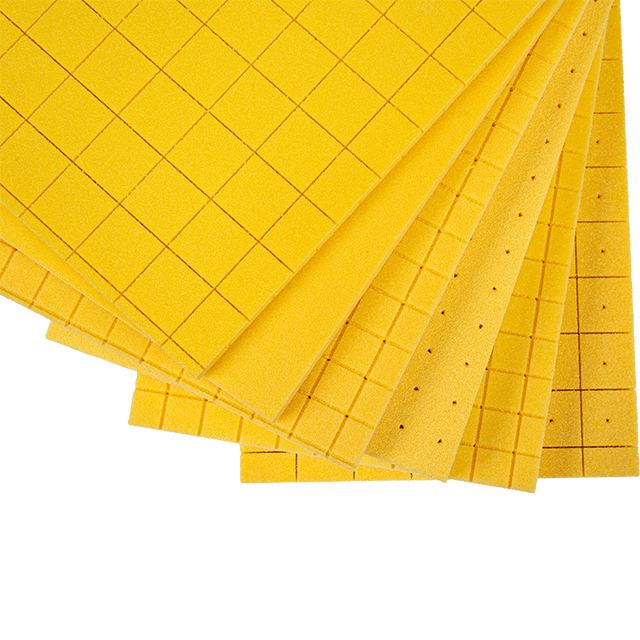

StruCell® Espuma P60 con tratamiento superficial con respaldo de malla; Confirme la configuración de superficie requerida para el proceso de laminación previsto.
En la energía eólica, la espuma PVC de celda cerrada se utiliza en carcasas de palas, redes de corte y cubiertas de góndolas, donde su resistencia a la fatiga y su baja densidad ayudan a producir palas más largas y ligeras. Las palas más largas capturan más energía, por lo que el peso ahorrado mediante el uso de un núcleo de espuma se traduce directamente en una mayor eficiencia de la turbina.
En el transporte, la espuma PVC de celda cerrada se utiliza en paneles de autobuses y ferrocarriles, carrocerías de camiones y componentes interiores, lo que reduce el peso y mantiene la rigidez. El menor peso del vehículo mejora la eficiencia del combustible y la capacidad de carga útil, razón por la cual los fabricantes de transporte siguen adoptando núcleos de espuma.
Para usos arquitectónicos e industriales, los tableros de espuma PVC de celda cerrada también se especifican para paneles aislados, cámaras frigoríficas y elementos estructurales ligeros, gracias a su combinación de resistencia y aislamiento.
La espuma PVC de celda cerrada se ha convertido en un núcleo líder para equipos deportivos, desde tablas de surf y paddle hasta la cada vez más popular paleta de pickleball. Su peso ligero, densidad constante y durabilidad lo hacen ideal para núcleos que deben ofrecer una sensación predecible y de alto rendimiento.
En los deportes acuáticos, la baja absorción de agua de la espuma PVC de células cerradas es una ventaja decisiva, ya que una tabla que absorbe agua se vuelve pesada y lenta. En pickleball y deportes de remo similares, el núcleo de espuma determina gran parte del peso, la sensación y la potencia de la pala, y la espuma de celda cerrada PVC brinda la consistencia que exigen los jugadores.
Las mismas cualidades que hacen que la espuma PVC de celda cerrada sea buena para tablas y remos también la hacen adecuada para otros equipos de ocio, incluidos kayaks, canoas, equipos para acampar y para actividades al aire libre. El material es fácil de moldear y tiene un acabado limpio, y es lo suficientemente liviano como para que el equipo recreativo sea fácil de llevar y transportar.
La espuma de celda cerrada PVC a menudo se compara con la espuma de PET, la madera de balsa y los núcleos alveolares. Cada uno tiene su lugar, pero se puede considerar la espuma PVC cuando se requieren juntas una baja absorción de agua, una alta resistencia al corte y flexibilidad de procesamiento.
En comparación con la balsa, la espuma PVC de células cerradas ofrece una absorción de agua mucho menor y una consistencia mucho mejor entre lotes, a costa de un precio ligeramente mayor. En comparación con la espuma de PET, la espuma PVC generalmente ofrece mayor resistencia al corte y menor absorción de agua, mientras que la espuma de PET agrega reciclabilidad y mayor resistencia a la temperatura. En comparación con el panal, la espuma PVC es más fácil de unir en los bordes y ofrece una sensación más uniforme en la cara.
| Material del núcleo | Absorción de agua | Rigidez-peso | Consistencia | Costo relativo |
|---|---|---|---|---|
| Espuma de celda cerrada PVC | muy bajo | Alto | Excelente | Moderado |
| espuma de PET | Bajo | Bien | Excelente | Moderado |
| madera de balsa | Moderado-alto | Excelente | Variable | Bajo |
La selección de un grado de espuma PVC de celda cerrada comienza con la carga y el entorno. Determine la resistencia a la compresión y al corte requerida, el peso aceptable y la exposición al agua o productos químicos. Luego elija la densidad más baja que cumpla con los requisitos estructurales, ya que una densidad más baja significa menor peso y costo.
El proceso de fabricación también importa. Los procesos de bolsa al vacío y de colocación manual aceptan un amplio rango de densidad, mientras que los procesos de autoclave y prensa pueden requerir grados específicos para evitar el colapso de las células bajo presión. Confirme siempre que el grado que seleccione esté clasificado para su temperatura de curado.
Nuestro La página de material de núcleo sándwich compuesto explica estas consideraciones con más detalle y enumera los grados disponibles.
Es fácil trabajar con la espuma de celda cerrada PVC . Se puede cortar con herramientas estándar, termoformar en formas curvas y unir con resinas de poliéster, éster vinílico o epoxi. Una preparación ligera de la superficie, como abrasión, limpieza y, cuando sea necesario, una imprimación, mejora la impregnación de la resina y la resistencia de la unión.
La espuma es compatible con el laminado húmedo, el embolsado al vacío y el curado en autoclave, lo que la hace flexible en muchos procesos de fabricación. Debe almacenarse plano, seco y alejado de la luz solar directa antes de su uso, y los bordes cortados deben sellarse durante la laminación para evitar el paso de humedad.
ISO 845:2006 aborda la medición de la densidad aparente general y la densidad aparente del núcleo en plásticos y cauchos celulares. Compare los datos de densidad utilizando un método establecido en lugar de tratar el nombre de una calificación como una medida.
ASTM C273 se refiere a las pruebas de corte de materiales de núcleo tipo sándwich. Las propiedades de corte requieren una muestra definida y una configuración de prueba; no pueden inferirse únicamente a partir de una etiqueta de celda cerrada.
El costo de la espuma PVC de celda cerrada depende principalmente de la densidad: los grados de mayor densidad cuestan más porque contienen más polímero. Sin embargo, el costo total de instalación también incluye el procesamiento, por lo que un grado que sea fácil de cortar, unir y laminar puede ser más barato en general que un material nominalmente más barato con el que es más difícil trabajar.
Al realizar el abastecimiento, busque un fabricante que controle la densidad, la estructura celular y el espesor con tolerancias estrictas, y que proporcione hojas de datos completas, registros de lotes rastreables y soporte de ingeniería de aplicaciones. Un confiable El fabricante de núcleo de espuma lo ayudará a seleccionar el grado correcto y evitará errores costosos.
Un fabricante de espuma PVC de buena reputación controla la densidad, la estructura celular y el espesor con tolerancias estrictas, lo que garantiza un rendimiento constante lote tras lote. La gestión de calidad suele estar respaldada por procesos ISO 9001 y el material se suministra con documentación completa y soporte técnico.
Cuando obtenga espuma PVC de celda cerrada, busque un proveedor que proporcione hojas de datos completas, registros de lotes rastreables y soporte de ingeniería de aplicaciones. Esto garantiza que la espuma que usted especifica sea la que llega a su línea de producción y que funcionará según lo diseñado.
Los núcleos de espuma estructural tienen una historia sorprendentemente larga. La era moderna de la espuma rígido PVC comenzó en la segunda mitad del siglo XX, cuando los fabricantes desarrollaron espumas PVC lineales y reticuladas específicamente para la construcción sector marítimo y tipo sándwich industrial. Estos primeros productos reemplazaron los núcleos de madera maciza y balsa en aplicaciones donde el peso y la resistencia al agua eran importantes.
Desde entonces, la tecnología de la espuma PVC ha avanzado considerablemente. Los grados modernos de celda cerrada ofrecen un rango de densidad mucho más amplio, mejor estabilidad térmica y propiedades mecánicas más consistentes que sus predecesores. Esta evolución ha permitido que la espuma PVC se expanda desde sus orígenes sector marítimo hacia la energía eólica, el transporte, los equipos deportivos y los paneles industriales.
El resultado es un material maduro y bien comprendido con décadas de historial de servicio. Los diseñadores pueden confiar en una gran cantidad de datos publicados y en una experiencia de campo a largo plazo al especificar espuma PVC de celda cerrada, lo que reduce el riesgo y acelera el ciclo de diseño.
La espuma de celda cerrada PVC casi siempre se utiliza como núcleo de un panel sándwich. Un panel sándwich consta de dos láminas frontales delgadas y rígidas (generalmente fibra de vidrio, fibra de carbono o aluminio) unidas a un núcleo liviano. Las caras soportan las cargas de flexión, mientras que el núcleo transfiere el corte entre ellas y mantiene las caras separadas, lo que aumenta drásticamente la rigidez del panel con muy poco peso adicional.
Este principio es el mismo que hace que una viga en I sea eficiente. Al separar las caras de carga, el núcleo convierte una lámina delgada en un panel rígido. Un panel sándwich puede ser muchas veces más rígido que un panel sólido del mismo peso, razón por la cual la construcción sándwich se usa tan ampliamente en aplicaciones en las que el peso es crítico.
La espuma PVC de celda cerrada es un núcleo ideal porque es liviana, rígida, dimensionalmente estable y fácil de unir. Las caras se pueden unir a la espuma con poliéster, éster vinílico o resina epoxi, y el panel resultante es fuerte y altamente resistente al agua y la humedad.
Para obtener mejores resultados, el núcleo debe adaptarse a las cargas esperadas. Un núcleo que tiene una densidad demasiado baja puede cortarse o aplastarse, mientras que un núcleo que es demasiado denso añade peso y costo innecesarios. Por eso, seleccionar la calidad adecuada es una parte tan importante del proceso de diseño.
La espuma PVC de celda cerrada es compatible con los tres principales métodos de procesamiento de compuestos. La elección del método depende del tamaño de la pieza, la calidad requerida y el equipo disponible.
El laminado húmedo, también llamado laminado manual, es el método más sencillo y económico. La resina se aplica manualmente al refuerzo seco y al núcleo de espuma y luego se consolida con un rodillo. Es ideal para tiradas de producción pequeñas y piezas no estructurales o con carga ligera.
El envasado al vacío mejora el laminado húmedo al aplicar vacío para compactar el laminado y eliminar el aire atrapado. El vacío también ayuda a que la resina fluya hacia el refuerzo y se adhiera a la espuma, produciendo un laminado de mayor calidad y con menos huecos. Este es el método más común para piezas sector marítimo .
La infusión de resina es un paso más. Se coloca refuerzo seco sobre el núcleo de espuma, se sella bajo una bolsa de vacío y la resina se aspira a través de la pila mediante vacío. Infusion produce piezas de alta calidad con excelentes proporciones de fibra y resina y es muy adecuada para estructuras más grandes, como cascos de barcos y palas eólicas.
En los tres métodos, la preparación de la superficie de la espuma es importante. Una ligera abrasión, limpieza y, cuando sea necesario, una imprimación mejoran la unión entre la espuma y el laminado, reduciendo el riesgo de delaminación.
La mayoría de los problemas con los núcleo de espuma de PVC de celda cerrada surgen de una pequeña cantidad de errores evitables. Comprenderlos desde el principio ahorrará tiempo y dinero en la línea de producción.
El primer error común es elegir la densidad incorrecta. Un núcleo demasiado liviano puede aplastarse bajo cargas puntuales o cizallarse durante el servicio, mientras que un núcleo demasiado denso agrega peso y costo innecesarios. Trabaje siempre a partir de la resistencia a la compresión y al corte requerida, y seleccione la densidad más baja que cumpla con ambas.
El segundo error es saltarse la preparación de la superficie. La piel suave y cerrada de la espuma puede limitar la incrustación mecánica y la unión directa sobre una superficie no preparada aumenta el riesgo de delaminación. Una ligera abrasión, limpieza y, en su caso, una imprimación mejoran drásticamente la fuerza de unión.
El tercer error es la consolidación inadecuada. El aire atrapado entre la espuma y el laminado crea huecos que debilitan el panel. El uso de espuma ranurada o perforada y la aplicación de vacío cuando sea posible ayudan a que el aire y el exceso de resina escapen durante la laminación.
El cuarto error es ignorar la temperatura de curado. Algunos grados de espuma PVC se ablandan a temperaturas elevadas y el uso de un grado que no está clasificado para el ciclo de curado puede causar que el núcleo colapse durante el curado en autoclave o prensa. Confirme siempre la clasificación de temperatura del grado que seleccione.
El quinto error es un sellado deficiente de los bordes. Los bordes cortados exponen la estructura celular y, si se permite que el agua se asiente contra los bordes expuestos, puede entrar lentamente en la espuma. El sellado de los bordes cortados durante la laminación preserva la baja absorción de agua que hace que la espuma PVC de celda cerrada sea tan valiosa.
La sostenibilidad es un factor cada vez más importante en la selección de materiales. La espuma PVC de celda cerrada es un material duradero y de larga duración que contribuye a la sostenibilidad de dos maneras principales. En primer lugar, al permitir estructuras más ligeras, se reduce la energía consumida en servicio: un barco, un vehículo o una pala eólica más ligeros requieren menos combustible o producen más energía a lo largo de su vida. En segundo lugar, su durabilidad significa que la estructura dura más, lo que retrasa la necesidad de reemplazo.

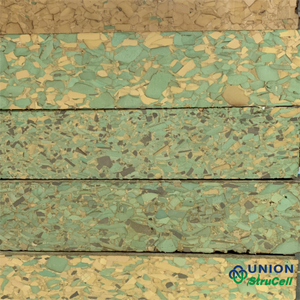

Al final de su vida útil, la espuma PVC normalmente no se recicla de la misma manera que la espuma PET y debe manipularse de acuerdo con las normas locales sobre residuos. Sin embargo, el material es un material cuya formulación y laminado acabado deben evaluarse para la ruta de residuos aplicable, lo que simplifica la eliminación en comparación con otros materiales básicos.
Para proyectos donde la reciclabilidad es un requisito principal, la espuma de PET es una alternativa que puede reciclarse y puede incorporar contenido reciclado. La elección entre PVC y espuma de PET debe sopesar la resistencia al agua y el rendimiento mecánico frente a la reciclabilidad, según las prioridades del proyecto.
La espuma PVC de celda cerrada está disponible en dos amplias familias: espuma lineal PVC y espuma reticulada PVC . Los dos se diferencian en la química de sus polímeros, lo que afecta a sus propiedades mecánicas, resistencia a la temperatura y comportamiento de procesamiento.
La espuma lineal PVC se produce a partir de un compuesto termoplástico PVC . Por lo general, es más suave y más fácil de termoformar y ofrece buen alargamiento y tenacidad. Los grados lineales a menudo se eligen para aplicaciones que requieren termoformado o que necesitan un núcleo más dúctil.
La espuma PVC reticulada se produce reticulando las cadenas de polímero, generalmente mediante un proceso químico o irradiación. La reticulación aumenta la rigidez, la resistencia a la compresión y la resistencia a la temperatura de la espuma, lo que convierte a los grados reticulados en la opción preferida para aplicaciones estructurales de alto rendimiento, como cascos sector marítimo y palas eólicas.
En general, la espuma PVC reticulada ofrece un mayor rendimiento mecánico y una mejor resistencia a la fluencia, mientras que la espuma lineal PVC ofrece un termoformado más fácil y, a menudo, un costo menor. La elección correcta depende de los requisitos específicos de rendimiento y procesamiento de la aplicación.
Una hoja de datos de espuma PVC es la principal fuente de información sobre el rendimiento de una calidad, y leerla correctamente es esencial para seleccionar el material adecuado. Los valores más importantes son densidad, resistencia a la compresión, módulo de compresión, resistencia al corte, módulo de corte y absorción de agua.
La resistencia y el módulo de compresión describen cómo la espuma resiste el aplastamiento, lo que es importante para cargas puntuales y para procesamiento en autoclave o prensa. La resistencia al corte y el módulo de corte describen cómo la espuma resiste las fuerzas de deslizamiento, que es la carga principal en un panel sándwich. La absorción de agua le indica cómo se comportará la espuma en ambientes húmedos.
Compare siempre los valores de la hoja de datos con la misma densidad y estándar de prueba, ya que los valores pueden variar según el método de prueba. En caso de duda, solicite al fabricante el informe de prueba completo y confirme que los valores corresponden a la densidad y el espesor que pretende utilizar.
Un buen diseño tipo sándwich presta tanta atención a los bordes y líneas de unión como a las caras. Estos detalles son donde comienzan con mayor frecuencia las fallas, y un poco de atención aquí vale la pena en términos de confiabilidad.
La línea de unión entre la espuma y la lámina frontal debe ser continua y sin huecos. Esto se logra mediante una preparación adecuada de la superficie, una resina adecuada y una consolidación suficiente. Cualquier aire atrapado o área seca en la línea de unión es un posible punto de partida para la delaminación.
Los bordes deben sellarse para evitar la entrada de humedad y proteger la estructura celular expuesta. En aplicaciones sector marítimo y exteriores, esto es particularmente importante, ya que un borde mojado puede comprometer lentamente el núcleo con el tiempo.
Para paneles más gruesos, se pueden usar bordes escalonados o biselados para crear una transición suave y evitar una fuerte concentración de tensión en el límite del panel. Estos detalles mejoran tanto la apariencia como el desempeño estructural de la pieza terminada.
Para comprender por qué la espuma PVC de celda cerrada es tan efectiva, es útil comprender exactamente qué aporta el núcleo a un panel sándwich. En una curva simple de tres puntos, la cara superior soporta compresión, la cara inferior soporta tensión y el núcleo resiste el corte. El núcleo también mantiene las dos caras a una distancia fija, que es lo que le da rigidez al panel.
La rigidez del panel aumenta rápidamente a medida que aumenta el espesor del núcleo, porque la rigidez a la flexión de un sándwich es aproximadamente proporcional al cuadrado de la distancia entre las caras. Duplicar el grosor del núcleo puede multiplicar la rigidez varias veces, añadiendo sólo una pequeña cantidad de peso, ya que la espuma en sí es muy ligera.
Ésta es la ventaja central de la construcción tipo sándwich: un panel puede hacerse mucho más rígido y resistente sin un aumento proporcional de peso. La espuma PVC de celda cerrada es el núcleo que hace esto posible en una amplia gama de industrias, porque proporciona la resistencia al corte, la resistencia a la compresión y la superficie de unión necesarias con un peso mínimo.
En la práctica, esto significa que un panel con núcleo de espuma puede reemplazar a un panel sólido mucho más pesado, o puede permitir construir una estructura más liviana para lograr la misma rigidez. Para aplicaciones donde el peso influye directamente en el costo o el rendimiento (barcos, aviones, palas eólicas, vehículos), esta es una ventaja económica y de ingeniería decisiva.
Una de las ventajas prácticas de la espuma PVC de células cerradas es su facilidad de procesamiento. La espuma se puede cortar con herramientas comunes para trabajar la madera, incluidas sierras, fresadoras y máquinas CNC, lo que produce piezas limpias y precisas con un mínimo de polvo y desperdicio.
Para estructuras curvas, se puede termoformar espuma PVC de celda cerrada. Cuando se calienta, la espuma se vuelve flexible y se le puede dar forma sobre un molde, donde conserva la nueva forma después de enfriarse. Esto permite a los fabricantes producir piezas complejas de doble curvatura, como secciones de casco, sin las costosas herramientas que requerirían los materiales sólidos.
La espuma también se puede ranurar, perforar o cortar con contornos para ayudar a que la resina fluya y escape el aire durante la laminación. Las espumas ranuradas y perforadas son especialmente valiosas para la infusión al vacío, donde mejoran drásticamente la distribución de la resina y reducen el riesgo de puntos secos.
Debido a que el material se mecaniza y se le da forma con tanta facilidad, también admite la creación de prototipos eficientes. Los diseñadores pueden producir y probar rápidamente paneles con núcleo de espuma, iterando sobre el diseño antes de comprometerse con las herramientas de producción. Esto acorta los ciclos de desarrollo y reduce el costo de llevar un nuevo producto compuesto al mercado.
Definir la pieza y su entorno. Registre las dimensiones del panel, los soportes, la carga esperada, la exposición a la humedad, la temperatura de servicio y cualquier requisito contra incendios antes de solicitar una calificación. Separe el requisito de material del requisito de pieza completa. El interior de un barco, un componente de flotabilidad sumergido y un panel de transporte pueden utilizar espuma de celda cerrada, pero necesitan pruebas y planes de inspección diferentes.
Confirme la especificación del material real. Solicite la hoja de datos de calidad StruCell® actual, rango de densidad, tolerancia de espesor y configuración de superficie. Identificar si los valores numéricos son típicos, mínimos o un límite de aceptación. La resistencia a la compresión documentada del P80 es de 1,4 MPa y la resistencia al corte es de 1,15 MPa; Estos datos del producto no son tensiones automáticamente permitidas para una estructura terminada completa.
Construya un panel de prueba representativo. Utilice la resina, el refuerzo, la preparación de la superficie, las herramientas y el ciclo de curado previstos. Incluya juntas realistas y detalles de bordes, no solo un pequeño cupón perfecto. Verifique la impregnación y la consolidación, luego inspeccione la línea de unión y cualquier característica de mecanizado. Si es necesario un cambio de proceso, regístrelo y repita la evaluación relevante en lugar de asumir un desempeño equivalente.
Acordar aceptación y trazabilidad. Defina qué dimensiones, defectos superficiales, observaciones de unión y pruebas mecánicas determinan la aceptación. Conserve la identificación del lote y registre las condiciones de procesamiento para que se pueda reproducir una muestra exitosa. Solicite el alcance del certificado y la validez actual cuando la certificación sea parte del requisito de compra; un certificado general del sistema de calidad no es prueba de que todos los productos estén calificados para cada aplicación.
Inspeccionar la pieza terminada y planificar el mantenimiento. Proteja los bordes expuestos y las penetraciones con detalles apropiados para el laminado y el entorno de servicio. Inspeccione alrededor de los insertos y las áreas reparadas, donde la carga concentrada o los daños pueden cambiar el riesgo. Establecer criterios de mantenimiento con el diseñador responsable. La baja absorción de agua reduce un riesgo, pero no elimina las vías de fuga, los daños por impacto o la necesidad de inspeccionar una estructura tipo sándwich sector marítimo .
La espuma PVC de celda cerrada se ha ganado su lugar como el material estructural líder a través de una combinación de propiedades que son difíciles de encontrar juntas en una sola alternativa. Es liviano, rígido, dimensionalmente estable y excepcionalmente resistente al agua, y puede seleccionarse para sistemas de resina compuesta comunes después de la compatibilidad del grado específico y la validación del proceso.
En sector marítimo , energía eólica, transporte, deportes y aplicaciones industriales, el material ha demostrado su eficacia durante décadas de servicio. Permite a los diseñadores construir estructuras que son más livianas, rígidas y duraderas de lo que sería posible con laminados sólidos, sin dejar de ser económicas y fáciles de procesar.
La clave para obtener lo mejor del material es la selección y la ejecución: elija la densidad y el grado adecuados para las cargas y el entorno, prepare la superficie adecuadamente y consolide el laminado por completo. Cuando se respetan estos fundamentos, la espuma PVC de celda cerrada ofrece un rendimiento confiable y duradero.
Ya sea que esté construyendo el casco de un barco, una pala de viento, un panel de vehículo o una paleta de pickleball, comprender qué es la espuma PVC de celda cerrada y cómo se comporta es el primer paso hacia una mejor estructura compuesta. La pieza terminada debe validarse frente a sus propios objetivos de peso, rigidez, durabilidad y costes; ningún núcleo es universalmente superior a todas las alternativas.
Para analizar su proyecto específico y encontrar exactamente el grado correcto, simplemente comuníquese con nuestro equipo de expertos hoy para obtener una hoja de datos, muestras, datos técnicos y orientación práctica sobre la aplicación.
La estructura de celda cerrada limita la absorción de agua pero no hace que un panel sándwich completo sea impermeable. Informe la absorción de agua con el grado exacto, las condiciones de prueba y la duración de la exposición. Selle los bordes expuestos e inspeccione las pieles, juntas y penetraciones dañadas.
Seleccione la densidad del caso de carga parcial, el entorno y el proceso de fabricación, no solo el nombre de la aplicación. StruCell® P45 documentado es 48 kg/m³ y P80 es 80 kg/m³. Confirme los datos de resistencia específicos del grado y utilice un panel de prueba representativo antes de la selección final.
Se pueden seleccionar grados StruCell® adecuados para la laminación epoxi. Confirme la compatibilidad con la formulación epóxica exacta y su temperatura, presión y exotermia de curado. Una prueba de unión y curado exitosa es más confiable que una declaración genérica que cubra todos los sistemas de resina.
La preparación de la superficie depende de la superficie del tablero suministrado y de la resina o adhesivo elegido. Siga las instrucciones del proveedor para la abrasión, la limpieza y cualquier imprimación requerida, y evite los solventes que no hayan sido aprobados para el grado. Verificar la vinculación en un panel representativo.
Compare PVC y PET con la densidad, el método de prueba y las condiciones de procesamiento requeridos. Las propiedades mecánicas, la absorción de agua y los límites térmicos varían entre los grados, por lo que ninguno de los materiales es universalmente superior. La reciclabilidad también depende del laminado terminado y de la ruta de recuperación disponible.
El comportamiento ante el fuego es específico del grado. El portafolio documentado StruCell® incluye grados con información UL94 V-0, pero se debe confirmar la clasificación para el grado exacto, el espesor y el alcance del informe. Una prueba básica no establece automáticamente el cumplimiento de un vehículo o panel de construcción completo.
La vida útil depende de la carga, la construcción del laminado, el medio ambiente, los daños y el mantenimiento. La estructura de celda cerrada puede ayudar a limitar la absorción de humedad, pero no garantiza una vida útil universal. Inspeccionar y reparar la estructura completa según su diseño y requerimientos de operación.
Se debe confirmar el termoformado para determinar la formulación y el espesor exactos de la espuma. Utilice la ventana de calentamiento aprobada por el proveedor y valide las dimensiones y propiedades después del conformado. El mecanizado, el corte de contornos o las construcciones ranuradas pueden proporcionar formas alternativas de lograr la geometría requerida.
