Im modernen Schiffbau und in der Verbundwerkstofftechnik hat sich das Streben nach leichteren, stärkeren und treibstoffeffizienteren Schiffen von der massiven Laminatkonstruktion hin zu Sandwich-Verbundstrukturen verlagert. Das Herzstück dieser fortschrittlichen Systeme ist die Strukturschaum für den Marinesektor Kern.
Während Glasfaser- oder Kohlefaserhäute für Zugfestigkeit sorgen, ist es das Kernmaterial, das die Steifigkeit, Schlagfestigkeit und die allgemeine strukturelle Integrität bestimmt. Als leitender Ingenieur bei UNION COMPOSITES stoße ich oft auf Fragen zu den spezifischen chemischen und mechanischen Eigenschaften, die meerestechnik -Kerne von Standard-Isolierschäumen unterscheiden. Dieser Artikel untersucht die Wissenschaft, Mechanik und Anwendungen von Hochleistungs starr PVC-Schaum in meerestechnik Umgebungen.
Um zu verstehen, was ein Strukturschaum für den Marinesektor Kern ist, muss man sich seine Mikrostruktur ansehen. Im Gegensatz zu Weich-PVC-Schäumen, die in Yogamatten oder Dichtungen verwendet werden und Weichmacher verwenden, um flexibel zu bleiben, ist Strukturschaum für den Marinesektor ein starr vernetztes Polymer.
Durch einen präzisen Herstellungsprozess mit Hochdruckbegasung und Aushärtung bei Temperaturen zwischen 150 °C und 200 °C bildet das Material ein semi-interpenetrierendes Polymernetzwerk (IPN). Dadurch entsteht eine einzigartige wabenartige Mikrostruktur mit einem Geschlossenzelligkeitsgrad von über 95 %.
Der Unterschied zwischen einem Allzweckschaum und einem Strukturschaum für den Marinesektor Kern liegt in den spezifischen mechanischen Schwellenwerten, die für die hydrodynamische Belastung erforderlich sind:
Dichtebereich: Technische Dichten liegen typischerweise zwischen 45 kg/m³ bis 250 kg/m³. Niedrigere Dichten (wie StruCell® P60) werden für Decks und Aufbauten verwendet, um den Schwerpunkt zu senken, während höhere Dichten ( StruCell® P200) in stark beanspruchten Bereichen wie Motorbetten und Spiegeln verwendet werden.
Thermische Stabilität: Meerestechnik Umgebungen sind rau. Hochwertige PVC-Kerne behalten ihre Stabilität auch bei extremen Temperaturschwankungen, typischerweise von -50 °C bis +80 °C, ohne sich zu verziehen oder zu delaminieren.
Wasserbeständigkeit: Gemäß ASTM D2842-Standards eine echte meerestechnik Schaumstoffplatten müssen eine Wasseraufnahmerate von weniger als 1,5 % aufweisen. Dies ist entscheidend für die Verhinderung von Osmose und die Aufrechterhaltung des Auftriebs über die gesamte Lebensdauer des Schiffes.
Die Hauptfunktion eines Strukturschaum für den Marinesektor Kerns besteht darin, als „Netz“ eines I-Trägers zu fungieren und die beiden „Flansche“ (die Glasfaser- oder Kohlefaserhäute) zu trennen. Durch die Vergrößerung des Abstands zwischen den Schalen erhöht der Kern das Trägheitsmoment erheblich und erhöht dadurch die Steifigkeit des Panels exponentiell, ohne dass das Gewicht wesentlich zunimmt.
Der Ersatz eines massiven Glasfaserrumpfes durch ein Kernlaminat kann das Gewicht um bis zu 30–40 % reduzieren und gleichzeitig die Steifigkeit erhöhen. Dies erfordert jedoch, dass der Kern über eine hohe Scherfestigkeit verfügt, um Lasten zwischen den Schalen übertragen zu können.
Beispiel: UNION COMPOSITES ' StruCell ®-Serie bietet je nach Dichte Druckfestigkeiten von bis zu 6,2 MPa. Diese Tragfähigkeit ermöglicht es dem Rumpf, den „schlagenden“ Kräften von Wellen und dem hydrostatischen Druck, der auf den Rumpfboden ausgeübt wird, standzuhalten.
Die Vielseitigkeit des Strukturschaum für den Marinesektor Kerns geht über den einfachen Auftrieb hinaus. Seine Kompatibilität mit verschiedenen Herstellungsverfahren macht es zum Standard für den modernen Bootsbau.
Meerestechnik - Schaumkerne sind mit den wichtigsten Harzsystemen kompatibel, einschließlich Polyester, Vinylester und Epoxidharz. Die mikrozelluläre Struktur sorgt für eine geringe Harzaufnahme – das heißt, der Schaum „trinkt“ das teure Harz nicht – was das endgültige Verbundgewicht niedrig hält.
Präzision ist in meerestechnik Architektur von größter Bedeutung. Starr PVC- Schaumplatten können mit Toleranzen von ±0,2 mm CNC-bearbeitet werden. Sie können mit verschiedenen Oberflächenbehandlungen geliefert werden, wie zum Beispiel:

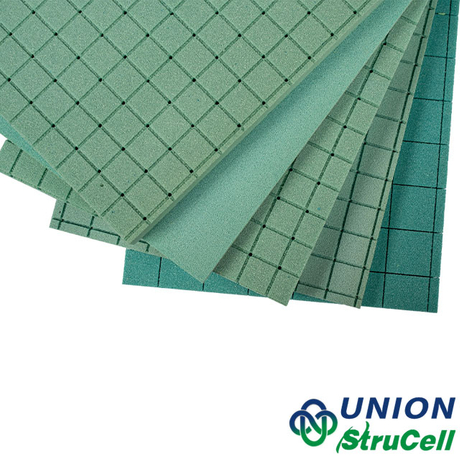

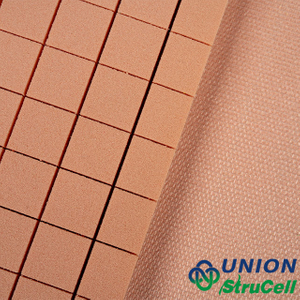

Gerillt/perforiert: Zur Erleichterung des Harzflusses bei Vakuuminfusionsprozessen.
Double-Cut/Scrim: Damit sich das starr Board an komplexe Kurven eines Bootsrumpfs anpassen kann.
Rumpfböden und -seiten: Durch die Verwendung von DNV GL-zertifizierten Kernen (wie StruCell® P80 oder P100) wird sichergestellt, dass das Schiff die internationalen Sicherheitsstandards für den Seeverkehr hinsichtlich Schlag- und Ermüdungsfestigkeit erfüllt.
Schottwände und Innenräume: Durch die Verwendung leichterer Kerne wird die Verdrängung des Schiffes verringert, was höhere Geschwindigkeiten und einen geringeren Kraftstoffverbrauch ermöglicht.
ROV-Auftrieb: Bei Unterwasseranwendungen verhindert die hohe Druckfestigkeit von hochdichtem Schaumstoff ein Kollabieren unter Tiefwasserdruck.
Ein Strukturschaum für den Marinesektor Kern ist nicht nur ein Füllmaterial; Es handelt sich um eine hochentwickelte Strukturkomponente, die die Leistungsfähigkeit moderner meerestechnik Schiffe definiert. Durch die Kombination einer ultrahochgeschlossenen Zellstruktur mit vernetzter Polymerchemie schließen Materialien wie StruCell® die Lücke zwischen leichtem Design und hoher Haltbarkeit.
Für Schiffbauer und Ingenieure ist die Auswahl eines Kerns, der strenge Zertifizierungen (wie DNV GL) und spezifische Dichteanforderungen erfüllt, der erste Schritt zur Gewährleistung der Langlebigkeit und Sicherheit der meerestechnik Struktur.
Für technische Spezifikationen zu Dichteoptionen oder um ein Muster von DNV GL-zertifiziertem meerestechnik Schaum anzufordern, wenden Sie sich an das Technikteam unter UNION COMPOSITES .
