Deutsch
Autor: Site-Editor Veröffentlichungszeit: 05.02.2026 Herkunft: Website
In der anspruchsvollen Welt des meerestechnik Baus, in der Schiffe ständig Salzwasser, UV-Strahlung und strukturellen Belastungen ausgesetzt sind, kann die Auswahl des richtigen Kernmaterials den Unterschied zwischen einem leichten, langlebigen Rumpf und einer fehleranfälligen Struktur ausmachen. Meerestechnik Schaumkern hat sich als Eckpfeiler im modernen Bootsbau herausgestellt und bietet ein optimales Gleichgewicht aus Festigkeit, Auftrieb und Widerstandsfähigkeit gegen Umwelteinflüsse. Dieser Leitfaden entmystifiziert meerestechnik Schaumkern , untersucht seine Zusammensetzung, Eigenschaften und Anwendungen und stützt sich dabei auf Industriestandards wie die DNV GL-Zertifizierung und ASTM-Testprotokolle.
Im Kern ist der meerestechnik -Schaumkern ein starr geschlossenzelliger Polymerschaum, der überwiegend aus Polyvinylchlorid (PVC)-Harz durch einen kontrollierten chemischen Schäumungsprozess hergestellt wird. Im Gegensatz zu flexiblen Schäumen, die in Polstermöbeln verwendet werden, ist meerestechnik Schaumkern – oft auch als … bezeichnet PVC-schaumkern in der Fachliteratur – weist eine mikrozelluläre Struktur mit über 95 % geschlossenen Zellen auf, gemessen durch Auftriebstests nach ASTM D2856.
Bei der Herstellung wird PVC mit Treibmitteln bei Temperaturen von 150–200 °C vernetzt, wodurch eine wabenartige Matrix entsteht, die Dichten von 45–250 kg/m³ erreicht. Zu den wichtigsten physikalischen Eigenschaften gehören:
Druckfestigkeit : Bis zu 6,2 MPa (ISO 844), ermöglicht die Belastbarkeit von Sandwichpaneelen.
Wasseraufnahme : Weniger als 1,5 % nach 24-stündigem Eintauchen (ASTM D2842), deutlich besser als die 200–400 % von Balsaholz.
Thermische Stabilität : Betriebsbereich von -240 °C bis +100 °C, mit geringer Wärmeleitfähigkeit (0,035–0,055 W/m·K).
Scherfestigkeit : 2–4 MPa (ASTM C273), entscheidend für die Beständigkeit gegen Delaminierung unter Welleneinwirkung.
Diese geschlossenzellige Architektur minimiert die Harzaufnahme während der Laminierung – typischerweise unter 5 Gewichtsprozent – und reduziert das Verbundgewicht im Vergleich zu offenzelligen Alternativen um 20–30 %. DNV GL- und GL-Zertifizierungen bestätigen seine Leistung in meerestechnik Umgebungen und stellen die Einhaltung der IMO- und SOLAS-Vorschriften für strukturelle Integrität sicher.
Die Integration meerestechnik Schaumkerns in Verbundstrukturen erfordert eine präzise Vorbereitung und Verarbeitung. Hier ist eine Schritt-für-Schritt-Anleitung für optimale Ergebnisse:
Auswahl der Dichte : Wählen Sie je nach Anwendung – P45–P60 (45–60 kg/m³) für nicht-strukturelle Isolierung wie Kühl-Lkw-Aufbauten; P80-P130 (80-130 kg/m³) für Rümpfe und Decks, die eine höhere starr Leistung erfordern.

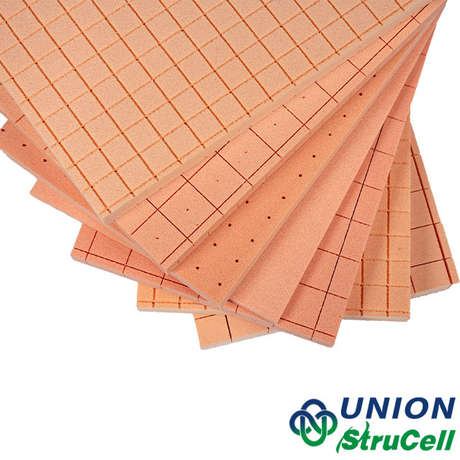

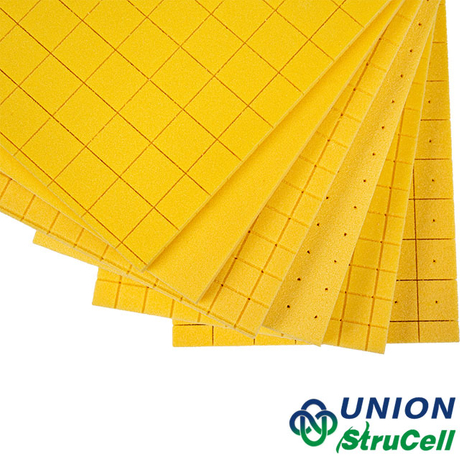

Oberflächenvorbereitung : Entscheiden Sie sich für gerillte, perforierte oder mit Gitterstoff behandelte Platten, um die mechanische Verzahnung mit Glasfaser- oder Kohlefaserhäuten zu verbessern. Eine Dickentoleranz von ±0,2 mm gewährleistet eine gleichmäßige Verklebung.
Laminierungsprozess : Verwenden Sie Vakuuminfusions- oder Prepreg-Methoden bei einer Aushärtungstemperatur von 40–60 °C. Vermeiden Sie eine Autoklavierung bei über 80 °C, um ein Erweichen zu verhindern.
Bearbeitung : Die CNC-Kompatibilität ermöglicht kundenspezifische Geometrien mit einer Genauigkeit von ±0,1 mm, ideal für komplexe Trennwände.
Vergleiche verdeutlichen seinen Vorteil:
| Material | Wasseraufnahme | Druckfestigkeit (MPa) | Kosteneffizienz |
|---|---|---|---|
| Meerestechnik Schaumstoffkern (PVC) | <1,5 % | 3-6.2 | Hoch |
| Balsaholz | 200-400 % | 5-10 | Niedrig |
| PET-Schaum | <3 % | 1-2 | Medium |
Jüngste Branchenberichte von Verbundstoffmessen weisen darauf hin, dass PVC-schaumkern die Lebenszykluskosten durch geringeren Wartungsaufwand bei Salzwassereinwirkung um 25 % senkt.
Meerestechnik -Schaumkern glänzt bei anspruchsvollen meerestechnik Anwendungen, von Freizeityachten bis hin zu kommerziellen Schiffen. Im Bootsrumpfbau bildet es den Sandwichkern dazwischen FRP- Häute sorgen für Steifigkeit ohne zusätzliches Gewicht – entscheidend für Kraftstoffeffizienz und Geschwindigkeit.
Rumpf- und Deckplatten : StruCell® P80-Platten mit UV-Stabilität und Salzwasserbeständigkeit sind Standard in Offshore-Plattformen und Hochleistungssportbooten und halten Ermüdungszyklen von mehr als 10^6 (ASTM D3479) stand.
Schotte und Trennwände : Die Dichten P100–P130 unterstützen Innenstrukturen in Hausbooten und widerstehen der Scherung durch Wellenschlag.

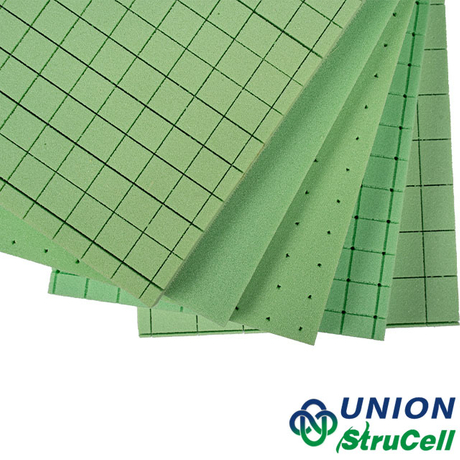

Yachtkomponenten : Perforierte Bleche minimieren das Gewicht in den Spiegeln, wie man es bei DNV-zertifizierten Superyacht-Konstruktionen sieht.
Herausforderungen wie Hydrolyse in feuchten Umgebungen werden durch das geschlossenzellige Design gemildert, wodurch Sperrholz in Langzeit-Tauchtests übertroffen wird. Ein europäischer Werftkoffer reduzierte das Rumpfgewicht mithilfe eines meerestechnik Schaumkerns um 15 % , wodurch die Nutzlastkapazität erhöht und gleichzeitig die Regeln der GL-Klasse erfüllt wurden.
Meerestechnik -Schaumkern , insbesondere der Hochleistungs- PVC-schaumkern , stellt einen Sprung in der Verbundwerkstofftechnik dar und bietet unübertroffene Festigkeits-Gewichts-Verhältnis , Wasserdichtigkeit und Verarbeitbarkeit für meerestechnik Anwendungen. Durch die Priorisierung zertifizierter Materialien mit präzisen Toleranzen können Bauherren langlebige, leichte Strukturen schaffen, die den globalen Standards entsprechen.
Mit der zunehmenden Verbreitung von Offshore-Windparks und Elektroschiffen versprechen Innovationen im meerestechnik Schaumkern – wie beispielsweise Hybridformulierungen für die Feuerhemmung (UL94 V-0) – eine noch größere Vielseitigkeit. Für meerestechnik -Profis ist das Verständnis dieser Materialien nicht nur technisches Wissen; Es ist der Schlüssel zum Bau von Schiffen, die den härtesten Prüfungen des Meeres standhalten. Detaillierte Spezifikationen finden Sie unter UNION COMPOSITES , um Ihr nächstes Projekt voranzutreiben.
