Autor: Site-Editor Veröffentlichungszeit: 29.09.2026 Herkunft: Website
Geschlossenzellig beschreibt die Anordnung einzelner gasgefüllter Zellen innerhalb eines Polymerschaums. Es handelt sich um eine Strukturbeschreibung, nicht um eine vollständige Leistungsbeschreibung. Durch das Schneiden eines Bretts werden Zellen an seiner Oberfläche freigelegt, und Rillen, Perforationen, Verbindungen und maschinelle Bearbeitung verändern die für Harz oder Wasser verfügbaren Wege. Unterscheiden Sie bei der Bewertung der Feuchtigkeitsbeständigkeit die Zellstruktur des Volumens vom Zustand der fertigen Plattenkante.
Die Dichte ist die Masse pro Volumeneinheit, während der Grad eine bestimmte Materialspezifikation angibt. Die dokumentierte StruCell® P45-Dichte beträgt 48 kg/m³; Bei der Sortenbezeichnung handelt es sich nicht um eine exakt gemessene Dichte. Vergleichen Sie den tatsächlichen Dichtebereich, die Festigkeitswerte und Prüfmethoden im ausgewählten technischen Datenblatt. Ein nominelles Etikett allein legt weder das zulässige Design noch das Verarbeitungsfenster noch die Genehmigung für ein bestimmtes Kundenprojekt fest.
Der Kern überträgt die Scherkräfte zwischen den Deckschichten und behält gleichzeitig deren Abstand bei. Daher sind neben der Druckfestigkeit auch die Scherfestigkeit, der Schermodul und die Qualität der Haut-Kern-Grenzfläche von Bedeutung. Eine Platte, die eine lokale Druckprüfung übersteht, kann für eine Platte, die durch Scherung oder Verbindungsversagen dominiert wird, immer noch ungeeignet sein. Das komplette Laminat, die Trägeranordnung und der Belastungsfall müssen gemeinsam bewertet werden.
Bei der Prozessqualifizierung muss nachgewiesen werden, dass der spezifizierte Kern, das Harz, die Verstärkung und der Aushärtungsweg zu einer wiederholbaren Platte führen, die den Akzeptanzkriterien entspricht. Es umfasst Vorbereitung, Lagerung, Lay-up, Konsolidierung und Inspektion. Das Bestehen eines Materialtests qualifiziert nicht automatisch jede Harzformulierung, jeden Hochtemperaturzyklus oder jede Teilegeometrie. Bewahren Sie die geprüften Konstruktions- und Herstellungsunterlagen mit der genehmigten Spezifikation auf, damit Produktionsänderungen überprüft werden können.
PVC-Schaum ist ein starr leichter Polymerschaum, der durch Aufschäumen einer Verbindung auf PVC-Basis mit einem chemischen oder physikalischen Treibmittel hergestellt wird. Bei der Expansion bilden sich im Inneren des Polymers Millionen winziger gasgefüllter Zellen. Was das Material „geschlossenzellig“ macht, ist, dass jede Zelle eine unabhängige, vollständig versiegelte Blase ist, die vollständig von festen Polymerwänden umgeben ist. Dabei handelt es sich nicht um ein unbedeutendes Herstellungsdetail – es ist das bestimmende Merkmal, das dem Schaumstoff seine strukturelle und ökologische Leistung verleiht.
Da das Gas innerhalb jeder Zelle nicht in benachbarte Zellen wandern kann, verhält sich der Schaum eher wie eine starke, geschlossene Struktur als wie ein Schwamm. Geschlossenzelliger PVC-Schaum ist starr , formstabil und äußerst beständig gegen das Eindringen von Wasser und Feuchtigkeit, was genau das ist, was ein strukturelles Kernmaterial sein muss. Deshalb ist er zum Referenzkern für den anspruchsvollen Sandwichbau geworden.
Die Alternative ist ein offenzelliger Schaum, bei dem die Zellwände aufgebrochen sind und die Hohlräume miteinander verbunden sind. Offenzellige Schaumstoffe sind weich, atmungsaktiv und saugfähig und werden zur Polsterung, Filterung und Schallabsorption eingesetzt – nicht für tragende Sandwichkerne. Das Verständnis dieser Unterscheidung ist der erste und wichtigste Schritt bei der Auswahl des richtigen Kerns für eine Verbundstruktur.
In der Praxis liegt geschlossenzelliger PVC-Schaum im Mittelfeld der Kernmateriallandschaft: leichter und gleichmäßiger als Holz, stärker und wasserbeständiger als die meisten offenzelligen Schaumstoffe und wirtschaftlicher als viele fortschrittliche syntaktische Kerne. Es ist dieses Gleichgewicht, das es zu einer weit verbreiteten strukturellen Kernoption gemacht hat.
Es ist auch erwähnenswert, dass es sich bei „PVC-Schaum“ nicht um ein einzelnes Produkt, sondern um eine Familie von Materialien handelt. Die Sorten unterscheiden sich in Dichte, Zellgröße, Temperaturbereich und mechanischen Eigenschaften, und diese Unterschiede sind so groß, dass die Auswahl der falschen Sorte zu einem schlechten Ergebnis führen kann, selbst wenn die allgemeine Materialwahl richtig ist. Ein sachkundiger Lieferant kann bei dieser Auswahl behilflich sein, weshalb die Zusammenarbeit mit einem erfahrenen Schaumstoffhersteller so wertvoll ist. Im weiteren Verlauf dieses Leitfadens werden wir die spezifischen Eigenschaften und Auswahlfaktoren erläutern, die eine Sorte von einer anderen unterscheiden, damit Sie mit Sicherheit den richtigen Kern auswählen können.
Geschlossenzelliger PVC-Schaum wird typischerweise durch Extrudieren oder Pressformen einer PVC-Formulierung hergestellt, die ein Treibmittel enthält. Unter Hitze zersetzt sich das Treibmittel und setzt Gas frei, das das erweichte Polymer zu einer Zellstruktur ausdehnt. Der Schlüssel zum Erreichen einer geschlossenen Zelle liegt in der Kontrolle der Expansion, sodass jede Blase innerhalb einer kontinuierlichen Polymermatrix isoliert bleibt und nicht in benachbarte Zellen aufbricht.
Die moderne PVC-Schaumproduktion unterliegt strengen Kontrollen, weshalb das Material eine hervorragende Chargenkonsistenz liefert. Bei der Herstellung von Verbundwerkstoffen ist diese Konsistenz ein echter wirtschaftlicher Vorteil: Ein Kern mit einheitlicher Dichte und Zellgröße führt zu einer vorhersagbaren Harzaufnahme und konsistenten mechanischen Eigenschaften im fertigen Laminat, was wiederum Ausschuss und Nacharbeit in der Produktionslinie reduziert.
Das Ergebnis ist eine geschlossenzellige PVC-Schaumplatte, die in Platten mit kontrollierter Dicke und Dichte geliefert werden kann. Diese Platten lassen sich leicht schneiden, bearbeiten, thermoformen und verkleben, wodurch das Material an alles anpassbar ist, von flachen Platten bis hin zu komplex gekrümmten Rümpfen und komplizierten dreidimensionalen Formen. Für Hersteller bedeutet dies weniger Verarbeitungsschritte und niedrigere Gesamtherstellungskosten.
Der Unterschied zwischen geschlossenzelligem und offenzelligem Schaumstoff ist nicht nur akademischer Natur – er bestimmt auch, wie sich das Material im Einsatz verhält. Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen, die Ingenieure bei der Spezifikation eines Kerns verstehen müssen.
| Eigenschaft | Geschlossenzelliger PVC-Schaum | Offenzelliger Schaumstoff |
|---|---|---|
| Zellstruktur | Versiegelte, unabhängige Zellen | Miteinander verbundene Hohlräume |
| Wasseraufnahme | Niedrig; Bestätigen Sie die Note und die Testbedingungen | Hoch (schwammartig) |
| Druckfestigkeit | Hoch | Niedrig |
| Starr ität / stabilität | Starr , formstabil | Weich, flexibel |
| Typische Verwendung | struktureller Sandwichkern | Dämpfung, Filterung |
| Sorte | Dichte (kg/m³) | Druckfestigkeit (MPa) | Scherfestigkeit (MPa) |
|---|---|---|---|
| P45 | 48 | 0.6 | 0.5 |
| P60 | 60 | 0.93 | 0.76 |
| P80 | 80 | 1.4 | 1.15 |
| P100 | 100 | 2.0 | 1.44 |
| P130 | 130 | 3.0 | 2.1 |
| P200 | 200 | 4.8 | 3.5 |
| P250 | 250 | 6.2 | 4.0 |
Quelle: dokumentierte Spezifikationen StruCell® -Serie. P130 hat einen dokumentierten Dichtebereich von 120–150 kg/m³. Bestätigen Sie aktuelle Daten, Testmethoden und Akzeptanzwerte für die gelieferte Charge; Für den Tisch ist keine konstruktive Gestaltung zulässig.
Geschlossenzelliger PVC-Schaum wird vor allem wegen seines hohen Steifigkeits-Gewichts-Verhältnisses geschätzt. Es bietet im Verhältnis zu seiner geringen Dichte eine hohe Druckfestigkeit und Scherfestigkeit, was es Ingenieuren ermöglicht, leichte und dennoch steife Sandwichpaneele zu bauen. Da die Zellen versiegelt sind, widersteht der Schaum auch der Harzaufnahme während der Laminierung, wodurch das fertige Laminat leicht und vorhersehbar bleibt – eine Eigenschaft, die mit offenzelligen Kernen oder Holzkernen schwer zu erreichen ist.
Das Material ist in einem breiten Dichtebereich mit dokumentierten StruCell® Qualitäten von 48 kg/m³ bis P300 (290–330 kg/m³). Sorten mit höherer Dichte haben dickere Zellwände und daher eine höhere Festigkeit, während Sorten mit niedrigerer Dichte leichter und wirtschaftlicher sind. Dieses Sortiment ermöglicht es Designern, Steifigkeit, Gewicht und Kosten für jede spezifische Anwendung auszubalancieren, anstatt eine Einheitslösung zu erzwingen.
Eine weitere wichtige Eigenschaft ist die Ermüdungsbeständigkeit. Geschlossenzelliger PVC-Schaum widersteht zyklischer und dynamischer Belastung ohne die fortschreitende Zerkleinerung oder Zersetzung, die bei vielen anderen Kernmaterialien auftritt. Aus diesem Grund wird es in meerestechnik und Windanwendungen eingesetzt, bei denen Strukturen über Jahrzehnte hinweg wiederholten Belastungen ausgesetzt sind.
Der Schaum weist außerdem eine hervorragende Druckkriechfestigkeit auf, was bedeutet, dass er seine Dicke und Steifigkeit auch bei anhaltender Belastung behält. Bei einer Sandwichplatte bedeutet dies eine stabile, vorhersehbare Struktur, die sich unter dem Gewicht, das sie tragen soll, nicht langsam verformt.
Da die Zellen versiegelt sind, kann Wasser nicht so leicht in geschlossenzelligen PVC-Schaum eindringen. Die Wasseraufnahme muss mit der gewählten Qualität, Prüfmethode, Einwirkungsdauer und Druck angegeben werden; Ein kurzes Eintauchergebnis ist keine lebenslange Garantie. Dies ist ein entscheidender Vorteil bei meerestechnik Strukturen, bei denen ein nasser Kern zusätzliches Gewicht und einen fortschreitenden Festigkeitsverlust mit der Zeit bedeutet – und letztendlich kostspielige Reparaturen.
Bei Bootsrümpfen, Decks und Spiegeln bedeutet die geringe Wasseraufnahme, dass die Struktur während ihrer gesamten Lebensdauer leicht und stabil bleibt, vorausgesetzt, dass die Außenhäute und Kanten ausreichend geschützt bleiben und Schäden repariert werden. In Kombination mit einer guten Hautbindung macht dies geschlossenzelligen PVC-Schaum zum Standardkern für Anwendungen in feuchten Umgebungen.
Der praktische Vorteil ist die Langlebigkeit. Eine ordnungsgemäß entworfene, versiegelte und geprüfte Sandwichstruktur kann die feuchtigkeitsbedingte Gewichtszunahme und -verschlechterung begrenzen; Beschädigungen und freiliegende Kanten bedürfen dennoch einer Wartung. Aus diesem Grund empfehlen Vermessungsingenieure und Schiffsarchitekten stets geschlossenzelligen PVC-Schaum für Unterwasserkonstruktionen.
Weitere Informationen zu diesem Thema finden Sie in unserem Leitfaden zur Wasseraufnahme in geschlossenzelligem Schaumstoff oder erkunden Sie die aus geschlossenzelligen PVC-Schaumplatten . Produktpalette
Geschlossenzelliger PVC-Schaum bietet dank des in seinen Zellen eingeschlossenen Gases außerdem eine nützliche Wärmeisolierung und ist beständig gegen eine Vielzahl von Chemikalien, darunter Kraftstoffe, Öle und viele Lösungsmittel. Aufgrund dieser Eigenschaften eignet es sich für Anwendungen, bei denen sowohl strukturelle Leistung als auch Umweltbeständigkeit erforderlich sind.
Für Anwendungen mit Brandschutzanforderungen stehen feuerhemmende PVC-Schaumtypen zur Verfügung. Diese Qualitäten sind so formuliert, dass sie die relevanten Entflammbarkeitsstandards erfüllen, und werden häufig im Transport- und Bauwesen eingesetzt, wo der Brandschutz ein vorrangiges Anliegen ist. Bestätigen Sie bei der Spezifikation den genauen Standard, den Ihr Projekt erfüllen muss, und fordern Sie die entsprechende Zertifizierung an.
Meerestechnik ist die größte Einzelanwendung für geschlossenzelligen PVC-Schaum. Es wird in Rümpfen, Decks, Schotten, Spiegeln, Stringern und Aufbauten eingesetzt, da es geringes Gewicht, hohe Steifigkeit und hervorragende Wasserbeständigkeit vereint. Bootsbauer verlassen sich auf geschlossenzelligen PVC-Schaum, um Rümpfe herzustellen, die leicht, steif und in einer Salzwasserumgebung langlebig sind.
Das Material ist mit den im Bootsbau verwendeten Polyester-, Vinylester- und Epoxidharzsystemen kompatibel und kann mit Standardtechniken vakuumverpackt oder von Hand laminiert werden. Dies bedeutet, dass Werften es ohne große Änderungen an ihren bestehenden Prozessen übernehmen können.
Unser Bootsbauschaumkern und Die Seiten zu Schaumstoffkernen für den Bootsbau bieten detaillierte Informationen zu Qualität und Dicke für meerestechnik Hersteller.
StruCell® P60-Schaum mit gewebeverstärkter Oberflächenbehandlung; Bestätigen Sie die erforderliche Oberflächenkonfiguration für den geplanten Laminierprozess.
In der Windenergie wird geschlossenzelliger PVC-Schaum in Blattschalen, Scherstegen und Gondelabdeckungen verwendet, wo seine Ermüdungsbeständigkeit und geringe Dichte dazu beitragen, längere und leichtere Blätter zu produzieren. Längere Rotorblätter nehmen mehr Energie auf, sodass sich die Gewichtseinsparung durch die Verwendung eines Schaumstoffkerns direkt in einer verbesserten Turbineneffizienz niederschlägt.
Im Transportwesen wird geschlossenzelliger PVC-Schaum in Bus- und Bahnpaneelen, LKW-Karosserien und Innenkomponenten verwendet, um das Gewicht zu reduzieren und gleichzeitig die Steifigkeit beizubehalten. Ein geringeres Fahrzeuggewicht verbessert die Kraftstoffeffizienz und die Nutzlastkapazität, weshalb Transporthersteller weiterhin Schaumkerne verwenden.
Für architektonische und industrielle Anwendungen werden geschlossenzellige PVC-Schaumplatten dank ihrer Kombination aus Festigkeit und Isolierung auch für isolierte Paneele, Kühlräume und leichte Strukturelemente empfohlen.
Geschlossenzelliger PVC-Schaum hat sich zu einem führenden Kern für Sportgeräte entwickelt, von Surfbrettern und Paddleboards bis hin zum immer beliebter werdenden Pickleball-Paddel. Sein geringes Gewicht, seine gleichmäßige Dichte und Haltbarkeit machen ihn ideal für Kerne, die ein vorhersehbares, leistungsstarkes Gefühl liefern müssen.
Im Wassersport ist die geringe Wasseraufnahme von geschlossenzelligem PVC-Schaum ein entscheidender Vorteil, da ein Board, das Wasser aufnimmt, schwer und träge wird. Beim Pickleball und ähnlichen Paddelsportarten bestimmt der Schaumstoffkern einen Großteil des Schlägergewichts, des Schlaggefühls und der Schlagkraft, und geschlossenzelliger PVC-Schaum sorgt für die von den Spielern geforderte Konsistenz.
Die gleichen Eigenschaften, die geschlossenzelligen PVC-Schaum für Bretter und Paddel auszeichnen, machen ihn auch für andere Freizeitausrüstung geeignet, darunter Kajaks, Kanus, Camping- und Outdoor-Ausrüstung. Das Material lässt sich leicht formen, hat eine saubere Verarbeitung und ist leicht genug, um Freizeitausrüstung leicht zu tragen und zu transportieren.
Geschlossenzelliger PVC-Schaum wird oft mit PET-Schaum, Balsaholz und Wabenkernen verglichen. Jedes hat seinen Platz, aber PVC-Schaum kann dort in Betracht gezogen werden, wo geringe Wasseraufnahme, hohe Scherfestigkeit und Verarbeitungsflexibilität zusammen erforderlich sind.
Im Vergleich zu Balsa bietet geschlossenzelliger PVC-Schaum eine weitaus geringere Wasseraufnahme und eine viel bessere Chargenkonsistenz, allerdings zu einem etwas höheren Preis. Im Vergleich zu PET-Schaum bietet PVC-Schaum typischerweise eine höhere Scherfestigkeit und eine geringere Wasseraufnahme, während PET-Schaum die Recyclingfähigkeit und eine höhere Temperaturbeständigkeit bietet. Im Vergleich zu Wabenschaum lässt sich PVC-Schaum an den Kanten leichter verkleben und sorgt für ein gleichmäßigeres Aussehen der Oberfläche.
| Kernmaterial | Wasseraufnahme | Steifigkeit-Gewicht- | Konsistenz | Relative Kosten |
|---|---|---|---|---|
| Geschlossenzelliger PVC-Schaum | Sehr niedrig | Hoch | Exzellent | Mäßig |
| PET-Schaum | Niedrig | Gut | Exzellent | Mäßig |
| Balsaholz | Mäßig–hoch | Exzellent | Variable | Niedrig |
Die Auswahl einer geschlossenzelligen PVC-Schaumsorte beginnt mit der Belastung und der Umgebung. Bestimmen Sie die erforderliche Druck- und Scherfestigkeit, das zulässige Gewicht und die Einwirkung von Wasser oder Chemikalien. Wählen Sie dann die niedrigste Dichte, die den strukturellen Anforderungen entspricht, da eine geringere Dichte geringeres Gewicht und geringere Kosten bedeutet.
Auch der Herstellungsprozess spielt eine Rolle. Vakuumbeutel- und Handauflegeverfahren akzeptieren einen breiten Dichtebereich, während Autoklaven- und Pressverfahren möglicherweise bestimmte Qualitäten erfordern, um ein Kollabieren der Zellen unter Druck zu vermeiden. Stellen Sie immer sicher, dass die von Ihnen ausgewählte Sorte für Ihre Aushärtungstemperatur geeignet ist.
Unser Auf der Seite „Composite-Sandwich-Kernmaterial“ werden diese Überlegungen ausführlicher erläutert und die verfügbaren Qualitäten aufgeführt.
Geschlossenzelliger PVC-Schaum lässt sich leicht verarbeiten. Es kann mit Standardwerkzeugen geschnitten, in gebogene Formen thermogeformt und mit Polyester-, Vinylester- oder Epoxidharzen verklebt werden. Eine leichte Oberflächenvorbereitung – wie Abschleifen, Reinigen und bei Bedarf eine Grundierung – verbessert die Benetzung des Harzes und die Haftfestigkeit.
Der Schaum ist kompatibel mit Nassaufbringung, Vakuumverpackung und Aushärtung im Autoklaven und ist somit für viele Herstellungsprozesse flexibel. Es sollte vor der Verwendung flach, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden. Die Schnittkanten sollten beim Laminieren versiegelt werden, um den Weg von Feuchtigkeit zu verhindern.
ISO 845:2006 befasst sich mit der Messung der scheinbaren Gesamtdichte und der scheinbaren Kerndichte in Zellkunststoffen und Kautschuken. Vergleichen Sie Dichtedaten mit einer angegebenen Methode, anstatt einen Sortennamen als Maß zu behandeln.
ASTM C273 befasst sich mit der Scherprüfung von Sandwich-Kernmaterialien. Schereigenschaften erfordern eine definierte Proben- und Versuchskonfiguration; Sie können nicht allein aus einer geschlossenzelligen Markierung abgeleitet werden.
Die Kosten für geschlossenzelligen PVC-Schaum hängen in erster Linie von der Dichte ab: Sorten mit höherer Dichte kosten mehr, weil sie mehr Polymer enthalten. Zu den Gesamtinstallationskosten gehört jedoch auch die Verarbeitung, sodass eine Qualität, die sich leicht schneiden, verkleben und laminieren lässt, insgesamt günstiger sein kann als ein nominell billigeres Material, das schwieriger zu verarbeiten ist.
Suchen Sie bei der Beschaffung nach einem Hersteller, der Dichte, Zellstruktur und Dicke innerhalb enger Toleranzen kontrolliert und der vollständige Datenblätter, rückverfolgbare Chargenaufzeichnungen und anwendungstechnische Unterstützung bietet. Eine zuverlässige Der Kernschaumhersteller hilft Ihnen bei der Auswahl der richtigen Qualität und vermeidet kostspielige Fehler.
Ein renommierter PVC-Schaumhersteller kontrolliert Dichte, Zellstruktur und Dicke innerhalb enger Toleranzen und gewährleistet so eine gleichbleibende Leistung von Charge zu Charge. Das Qualitätsmanagement wird in der Regel durch ISO 9001-Prozesse unterstützt und das Material wird mit vollständiger Dokumentation und technischem Support geliefert.
Suchen Sie bei der Beschaffung von geschlossenzelligem PVC-Schaum nach einem Lieferanten, der vollständige Datenblätter, rückverfolgbare Chargenprotokolle und anwendungstechnische Unterstützung bietet. Dadurch wird sichergestellt, dass der von Ihnen angegebene Schaum auch in Ihrer Produktionslinie ankommt – und dass er die vorgesehene Leistung erbringt.
struktureller Schaumstoffkerne haben eine überraschend lange Geschichte. Die moderne Ära des starr PVC-Schaums begann in der zweiten Hälfte des 20. Jahrhunderts, als Hersteller vernetzte und lineare PVC-Schaumstoffe speziell für meerestechnik - und industriellen Sandwichbau entwickelten. Diese frühen Produkte ersetzten Massivholz- und Balsakerne in Anwendungen, bei denen es auf Gewicht und Wasserbeständigkeit ankam.
Seitdem hat sich die PVC-Schaumtechnologie erheblich weiterentwickelt. Moderne geschlossenzellige Sorten bieten einen weitaus größeren Dichtebereich, eine bessere thermische Stabilität und konsistentere mechanische Eigenschaften als ihre Vorgänger. Diese Entwicklung hat dazu geführt, dass sich PVC-Schaum von seinen meerestechnik Ursprüngen aus in den Bereichen Windenergie, Transport, Sportausrüstung und Industriepaneele verbreitet hat.
Das Ergebnis ist ein ausgereiftes, gut verstandenes Material mit jahrzehntelanger Einsatzgeschichte. Designer können sich bei der Spezifikation von geschlossenzelligem PVC-Schaum auf umfangreiche veröffentlichte Daten und langjährige Praxiserfahrung verlassen, was das Risiko reduziert und den Designzyklus beschleunigt.
Als Kern einer Sandwichplatte wird fast immer geschlossenzelliger PVC-Schaum verwendet. Eine Sandwichplatte besteht aus zwei dünnen, steifen Deckschichten – typischerweise Glasfaser, Kohlefaser oder Aluminium – die mit einem leichten Kern verbunden sind. Die Flächen tragen die Biegelasten, während der Kern die Scherkräfte zwischen ihnen überträgt und die Flächen auseinander hält, wodurch die Plattensteifigkeit bei sehr geringem Zusatzgewicht erheblich erhöht wird.
Dieses Prinzip ist das gleiche, das einen I-Träger effizient macht. Durch die Trennung der tragenden Flächen verwandelt der Kern ein dünnes Blech in eine steife Platte. Eine Sandwichplatte kann um ein Vielfaches steifer sein als eine Massivplatte mit dem gleichen Gewicht, weshalb die Sandwichbauweise in gewichtskritischen Anwendungen so weit verbreitet ist.
Geschlossenzelliger PVC-Schaum ist ein idealer Kern, da er leicht, steif, formstabil und leicht zu verkleben ist. Die Oberflächen können mit Polyester, Vinylester oder Epoxidharz mit dem Schaumstoff verbunden werden, und die resultierende Platte ist sowohl stabil als auch äußerst beständig gegen Wasser und Feuchtigkeit.
Um optimale Ergebnisse zu erzielen, muss der Kern auf die zu erwartenden Belastungen abgestimmt sein. Ein Kern mit zu geringer Dichte kann abscheren oder brechen, während ein Kern mit zu dichter Masse unnötig viel Gewicht und Kosten verursacht. Aus diesem Grund ist die Auswahl der richtigen Sorte ein so wichtiger Teil des Designprozesses.
Geschlossenzelliger PVC-Schaum ist mit den drei wichtigsten Verarbeitungsmethoden für Verbundwerkstoffe kompatibel. Die Wahl der Methode hängt von der Teilegröße, der geforderten Qualität und der verfügbaren Ausrüstung ab.
Das Nasslaminieren, auch Handlaminieren genannt, ist die einfachste und wirtschaftlichste Methode. Das Harz wird von Hand auf die trockene Armierung und den Schaumstoffkern aufgetragen und anschließend mit einer Walze verfestigt. Es ist ideal für kleine Produktionsläufe und nicht strukturelle oder leicht belastete Teile.
Das Vakuumverpacken verbessert den Nassaufbau, indem ein Vakuum angelegt wird, um das Laminat zu verdichten und eingeschlossene Luft zu entfernen. Das Vakuum trägt auch dazu bei, dass das Harz in die Verstärkung fließt und sich mit dem Schaum verbindet, wodurch ein hochwertigeres Laminat mit weniger Hohlräumen entsteht. Dies ist die gebräuchlichste Methode für meerestechnik Teile.
Die Harzinfusion ist ein weiterer Schritt nach oben. Über den Schaumstoffkern wird eine trockene Verstärkung gelegt, unter einem Vakuumbeutel versiegelt und das Harz wird durch Vakuum durch den Stapel gesaugt. Infusion erzeugt hochwertige Teile mit hervorragenden Faser-zu-Harz-Verhältnissen und eignet sich gut für größere Strukturen wie Bootsrümpfe und Windflügelschalen.
Bei allen drei Methoden kommt es auf die Oberflächenvorbereitung des Schaums an. Leichtes Abreiben, Reinigen und ggf. eine Grundierung verbessern den Verbund zwischen Schaumstoff und Laminat und verringern so die Gefahr einer Delaminierung.
Die meisten Probleme mit geschlossenzelligen PVC-schaumkern s entstehen durch eine kleine Anzahl vermeidbarer Fehler. Wenn Sie diese im Vorfeld verstehen, können Sie in der Produktionslinie Zeit und Geld sparen.
Der erste häufige Fehler ist die Wahl der falschen Dichte. Ein zu leichter Kern kann unter Punktlasten brechen oder während des Betriebs scheren, während ein zu dichter Kern unnötiges Gewicht und Kosten verursacht. Gehen Sie immer von der erforderlichen Druck- und Scherfestigkeit aus und wählen Sie die niedrigste Dichte, die beides erfüllt.
Der zweite Fehler besteht darin, die Oberflächenvorbereitung zu überspringen. Die glatte, geschlossene Haut des Schaums kann die mechanische Haftung einschränken und die direkte Verklebung auf einer unvorbereiteten Oberfläche erhöht das Risiko einer Delaminierung. Ein leichter Abrieb, eine Reinigung und gegebenenfalls eine Grundierung verbessern die Haftfestigkeit erheblich.
Der dritte Fehler ist die unzureichende Konsolidierung. Durch eingeschlossene Luft zwischen dem Schaumstoff und dem Laminat entstehen Hohlräume, die die Platte schwächen. Die Verwendung von gerilltem oder perforiertem Schaumstoff und die Anwendung von Vakuum, wo möglich, tragen dazu bei, dass Luft und überschüssiges Harz während der Laminierung entweichen.
Der vierte Fehler besteht darin, die Aushärtetemperatur zu ignorieren. Einige PVC-Schaumsorten erweichen bei erhöhter Temperatur, und die Verwendung einer Sorte, die nicht für den Aushärtungszyklus geeignet ist, kann dazu führen, dass der Kern während der Aushärtung im Autoklaven oder in der Presse zusammenbricht. Bestätigen Sie immer die Temperaturbewertung der von Ihnen ausgewählten Sorte.
Der fünfte Fehler ist eine schlechte Kantenversiegelung. Schnittkanten legen die Zellstruktur frei, und wenn Wasser an freiliegenden Kanten sitzen bleibt, kann es langsam in den Schaum eindringen. Durch die Versiegelung der Schnittkanten beim Laminieren bleibt die geringe Wasseraufnahme erhalten, die geschlossenzelligen PVC-Schaum so wertvoll macht.
Nachhaltigkeit ist ein immer wichtigerer Faktor bei der Materialauswahl. Geschlossenzelliger PVC-Schaum ist ein haltbares, langlebiges Material, das vor allem auf zwei Arten zur Nachhaltigkeit beiträgt. Erstens wird durch die Ermöglichung leichterer Strukturen der Energieverbrauch im Betrieb reduziert – ein leichteres Boot, Fahrzeug oder Windrad benötigt weniger Treibstoff oder produziert im Laufe seiner Lebensdauer mehr Energie. Zweitens sorgt die Haltbarkeit dafür, dass die Struktur länger hält und ein Austausch verzögert wird.
Am Ende seiner Lebensdauer wird PVC-Schaum in der Regel nicht auf die gleiche Weise recycelt wie PET-Schaum und sollte gemäß den örtlichen Abfallvorschriften entsorgt werden. Allerdings handelt es sich bei dem Material um ein Material, dessen Formulierung und fertiges Laminat für den jeweiligen Abfallweg bewertet werden müssen, was die Entsorgung im Vergleich zu einigen anderen Kernmaterialien vereinfacht.
Für Projekte, bei denen Recyclingfähigkeit eine Hauptanforderung ist, ist PET-Schaum eine Alternative, die recycelt werden kann und recycelte Inhalte enthalten kann. Bei der Wahl zwischen PVC- und PET-Schaum sollten abhängig von den Prioritäten des Projekts Wasserbeständigkeit und mechanische Leistung gegen Recyclingfähigkeit abgewogen werden.
Geschlossenzelliger PVC-Schaum ist in zwei großen Familien erhältlich: linearer PVC-Schaum und vernetzter PVC-Schaum. Die beiden unterscheiden sich in ihrer Polymerchemie, die sich auf ihre mechanischen Eigenschaften, Temperaturbeständigkeit und Verarbeitungsverhalten auswirkt.
Linearer PVC-Schaum wird aus einer thermoplastischen PVC-Verbindung hergestellt. Es ist typischerweise weicher und leichter thermoformbar und bietet eine gute Dehnbarkeit und Zähigkeit. Lineare Sorten werden oft für Anwendungen gewählt, die eine Thermoformung erfordern oder einen duktileren Kern erfordern.
Vernetzter PVC-Schaum wird durch Vernetzung der Polymerketten hergestellt, üblicherweise durch einen chemischen Prozess oder Bestrahlung. Die Vernetzung erhöht die Steifigkeit, Druckfestigkeit und Temperaturbeständigkeit des Schaums und macht vernetzte Typen zur bevorzugten Wahl für Hochleistungsstrukturanwendungen wie meerestechnik Rümpfe und Windflügel.
Im Allgemeinen bietet vernetzter PVC-Schaum eine höhere mechanische Leistung und eine bessere Kriechfestigkeit, während linearer PVC-Schaum eine einfachere Thermoformung und häufig geringere Kosten bietet. Die richtige Wahl hängt von den spezifischen Leistungs- und Verarbeitungsanforderungen der Anwendung ab.
Ein PVC-Schaum-Datenblatt ist die wichtigste Quelle der Wahrheit für die Leistung einer Sorte, und das richtige Lesen dieses Datenblatts ist für die Auswahl des richtigen Materials von entscheidender Bedeutung. Die wichtigsten Werte sind Dichte, Druckfestigkeit, Druckmodul, Scherfestigkeit, Schubmodul und Wasseraufnahme.
Druckfestigkeit und Modul beschreiben, wie der Schaum einem Zerdrücken standhält, was bei Punktlasten und bei der Verarbeitung im Autoklaven oder in der Presse von Bedeutung ist. Scherfestigkeit und Schermodul beschreiben, wie der Schaum den Gleitkräften standhält, die die Hauptlast in einer Sandwichplatte darstellen. Die Wasseraufnahme gibt Aufschluss darüber, wie sich der Schaum in nassen Umgebungen verhält.
Vergleichen Sie Datenblattwerte immer bei derselben Dichte und demselben Teststandard, da die Werte je nach Testmethode variieren können. Fragen Sie im Zweifelsfall den Hersteller nach dem vollständigen Prüfbericht und bestätigen Sie, dass die Werte mit der Dichte und Dicke übereinstimmen, die Sie verwenden möchten.
Bei einem guten Sandwich-Design wird den Kanten und Verbindungslinien ebenso viel Aufmerksamkeit geschenkt wie den Flächen. An diesen Details fangen Fehler am häufigsten an, und ein wenig Aufmerksamkeit zahlt sich hier in der Zuverlässigkeit aus.
Die Verbindungslinie zwischen Schaumstoff und Deckschicht muss durchgehend und frei von Hohlräumen sein. Dies wird durch eine ordnungsgemäße Oberflächenvorbereitung, ausreichend Harz und eine ausreichende Verfestigung erreicht. Jede eingeschlossene Luft oder jeder trockene Bereich in der Klebefuge ist ein potenzieller Ausgangspunkt für eine Delaminierung.
Kanten sollten versiegelt werden, um das Eindringen von Feuchtigkeit zu verhindern und die freiliegende Zellstruktur zu schützen. Bei meerestechnik und Außenanwendungen ist dies besonders wichtig, da eine nasse Kante mit der Zeit den Kern langsam beschädigen kann.
Bei dickeren Platten können abgestufte oder abgeschrägte Kanten verwendet werden, um einen sanften Übergang zu schaffen und eine harte Spannungskonzentration an der Plattengrenze zu vermeiden. Diese Details verbessern sowohl das Aussehen als auch die strukturelle Leistung des fertigen Teils.
Um zu verstehen, warum geschlossenzelliger PVC-Schaum so effektiv ist, ist es hilfreich, genau zu verstehen, welchen Beitrag der Kern zu einer Sandwichplatte leistet. Bei einer einfachen Dreipunktbiegung trägt die Oberseite Druck, die Unterseite trägt Spannung und der Kern widersteht Scherkräften. Der Kern sorgt außerdem dafür, dass die beiden Flächen einen festen Abstand voneinander haben, was der Platte ihre Steifigkeit verleiht.
Die Plattensteifigkeit nimmt mit zunehmender Kerndicke schnell zu, da die Biegesteifigkeit eines Sandwichs ungefähr proportional zum Quadrat des Abstands zwischen den Flächen ist. Durch die Verdoppelung der Kerndicke kann die Steifigkeit um ein Vielfaches erhöht werden, bei nur geringer Gewichtszunahme, da der Schaum selbst so leicht ist.
Dies ist der zentrale Vorteil der Sandwichbauweise: Eine Platte kann ohne proportionale Gewichtszunahme erheblich steifer und fester gemacht werden. Geschlossenzelliger PVC-Schaum ist der Kern, der dies in den unterschiedlichsten Branchen ermöglicht, denn er bietet die nötige Scherfestigkeit, Druckfestigkeit und Klebefläche bei minimalem Gewicht.
In der Praxis bedeutet dies, dass eine Schaumstoffkernplatte eine viel schwerere Massivplatte ersetzen kann oder dass eine Struktur bei gleicher Steifigkeit leichter gebaut werden kann. Für Anwendungen, bei denen das Gewicht einen direkten Einfluss auf Kosten oder Leistung hat – Boote, Flugzeuge, Windräder, Fahrzeuge – ist dies ein entscheidender wirtschaftlicher und technischer Vorteil.
Einer der praktischen Vorteile von geschlossenzelligem PVC-Schaum ist die einfache Verarbeitung. Der Schaumstoff kann mit gewöhnlichen Holzbearbeitungswerkzeugen wie Sägen, Oberfräsen und CNC-Maschinen geschnitten werden, wodurch saubere, präzise Teile mit minimalem Staub- und Abfallaufwand entstehen.
Für gebogene Strukturen kann geschlossenzelliger PVC-Schaum thermogeformt werden. Beim Erhitzen wird der Schaum biegsam und kann über einer Form geformt werden, wo er nach dem Abkühlen die neue Form behält. Dadurch können Hersteller komplexe, doppelt gekrümmte Teile – wie Rumpfabschnitte – ohne die teuren Werkzeuge herstellen, die für Vollmaterialien erforderlich wären.

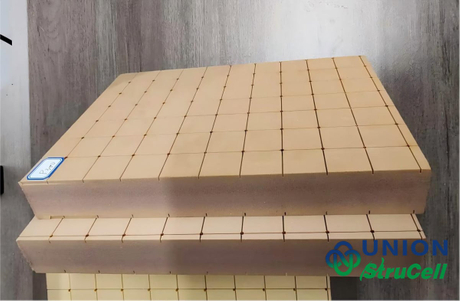

Der Schaumstoff kann auch gerillt, perforiert oder konturgeschnitten sein, um den Harzfluss und das Entweichen der Luft beim Laminieren zu unterstützen. Gerillte und perforierte Schäume sind besonders wertvoll für die Vakuuminfusion, wo sie die Harzverteilung erheblich verbessern und das Risiko trockener Stellen verringern.
Da sich das Material so leicht bearbeiten und formen lässt, unterstützt es auch ein effizientes Prototyping. Designer können Schaumstoffkernplatten schnell produzieren und testen und dabei das Design wiederholen, bevor sie sich an die Produktionswerkzeuge wenden. Dies verkürzt die Entwicklungszyklen und senkt die Kosten für die Markteinführung eines neuen Verbundprodukts.
Definieren Sie das Teil und seine Umgebung. Notieren Sie die Plattenabmessungen, die Stützen, die erwartete Belastung, die Feuchtigkeitseinwirkung, die Betriebstemperatur und etwaige Brandschutzanforderungen, bevor Sie eine Güteklasse anfordern. Trennen Sie den Materialbedarf vom Fertigteilbedarf. Ein Bootsinnenraum, eine eingetauchte Auftriebskomponente und eine Transportplatte können alle aus geschlossenzelligem Schaumstoff bestehen, erfordern jedoch unterschiedliche Nachweise und Inspektionspläne.
Bestätigen Sie die tatsächliche Materialspezifikation. Fordern Sie das aktuelle StruCell® -Sortendatenblatt, den Dichtebereich, die Dickentoleranz und die Oberflächenkonfiguration an. Identifizieren Sie, ob numerische Werte typisch, minimal oder eine Akzeptanzgrenze sind. Die dokumentierte Druckfestigkeit von P80 beträgt 1,4 MPa und die Scherfestigkeit beträgt 1,15 MPa; Bei diesen Produktdaten handelt es sich nicht automatisch um zulässige Spannungen für eine gesamte fertige Struktur.
Erstellen Sie ein repräsentatives Testpanel. Verwenden Sie den vorgesehenen Harz-, Verstärkungs-, Oberflächenvorbereitungs-, Werkzeug- und Aushärtungszyklus. Fügen Sie realistische Fugen und Kantendetails hinzu, nicht nur einen perfekten kleinen Coupon. Überprüfen Sie die Benetzung und Verfestigung und überprüfen Sie dann die Verbindungslinie und alle Bearbeitungsmerkmale. Wenn eine Prozessänderung erforderlich ist, protokollieren Sie diese und wiederholen Sie die entsprechende Bewertung, anstatt von einer gleichwertigen Leistung auszugehen.
Vereinbaren Sie Akzeptanz und Rückverfolgbarkeit. Definieren Sie, welche Abmessungen, Oberflächenfehler, Bindungsbeobachtungen und mechanischen Tests die Akzeptanz bestimmen. Behalten Sie die Chargenidentifikation bei und protokollieren Sie die Verarbeitungsbedingungen, damit eine erfolgreiche Probe reproduziert werden kann. Fragen Sie nach dem Umfang und der aktuellen Gültigkeit des Zertifikats, wenn die Zertifizierung Teil der Kaufvoraussetzung ist. Ein allgemeines Qualitätssystemzertifikat ist kein Beweis dafür, dass jedes Produkt für jede Anwendung geeignet ist.
Überprüfen Sie das fertige Teil und planen Sie die Wartung. Schützen Sie freiliegende Kanten und Durchdringungen mit Details, die auf das Laminat und die Einsatzumgebung abgestimmt sind. Überprüfen Sie die Umgebung von Einsätzen und reparierten Bereichen, wo konzentrierte Belastungen oder Beschädigungen das Risiko verändern können. Legen Sie mit dem verantwortlichen Planer Wartungskriterien fest. Eine geringe Wasseraufnahme verringert ein Risiko, beseitigt jedoch nicht Leckpfade, Stoßschäden oder die Notwendigkeit, eine meerestechnik Sandwichstruktur zu überprüfen.
Geschlossenzelliger PVC-Schaum hat sich seinen Platz als führendes Strukturkernmaterial durch eine Kombination von Eigenschaften erworben, die in keiner einzigen Alternative zusammenzufinden sind. Es ist leicht, steif, formstabil und außergewöhnlich wasserbeständig und kann nach sortenspezifischer Kompatibilität und Prozessvalidierung für gängige Verbundharzsysteme ausgewählt werden.
In den meerestechnik Windenergie, Transport, Sport und Industrie hat sich das Material über Jahrzehnte im Einsatz bewährt. Es ermöglicht Designern, Strukturen zu bauen, die leichter, steifer und langlebiger sind, als dies mit massiven Laminaten möglich wäre, und dabei gleichzeitig wirtschaftlich und einfach zu verarbeiten sind.
Der Schlüssel zur optimalen Materialausbeute liegt in der Auswahl und Ausführung: Wählen Sie die richtige Dichte und Qualität für die Belastungen und die Umgebung, bereiten Sie die Oberfläche richtig vor und verfestigen Sie das Laminat vollständig. Wenn diese Grundlagen beachtet werden, liefert geschlossenzelliger PVC-Schaum zuverlässige und langlebige Leistung.
Ganz gleich, ob Sie einen Bootsrumpf, ein Windschild, ein Fahrzeugpaneel oder ein Pickleball-Paddel bauen: Das Verständnis, was geschlossenzelliger PVC-Schaum ist und wie er sich verhält, ist der erste Schritt zu einer besseren Verbundstruktur. Das fertige Teil muss anhand seiner eigenen Gewichts-, Steifigkeits-, Haltbarkeits- und Kostenziele validiert werden. Kein Kern ist grundsätzlich allen Alternativen überlegen.
Um Ihr spezifisches Projekt zu besprechen und genau die richtige Sorte zu finden, wenden Sie sich noch heute einfach an unser Expertenteam, um ein Datenblatt, Muster, technische Daten und praktische Anwendungsberatung zu erhalten.
Die geschlossenzellige Struktur begrenzt die Wasseraufnahme, macht eine Sandwichplatte jedoch nicht vollständig wasserdicht. Melden Sie die Wasseraufnahme mit dem genauen Grad, den Testbedingungen und der Einwirkungsdauer. Freiliegende Kanten abdichten und beschädigte Häute, Fugen und Durchdringungen prüfen.
Wählen Sie die Dichte anhand des Teillastfalls, der Umgebung und des Herstellungsprozesses aus, nicht nur anhand des Anwendungsnamens. Dokumentiert StruCell® P45 ist 48 kg/m³ und P80 beträgt 80 kg/m³. Bestätigen Sie sortenspezifische Festigkeitsdaten und nutzen Sie vor der endgültigen Auswahl einen repräsentativen Panelversuch.
Für die Epoxidlaminierung können geeignete StruCell® Typen ausgewählt werden. Bestätigen Sie die Kompatibilität mit der genauen Epoxidformulierung sowie deren Aushärtetemperatur, Druck und Exotherme. Ein erfolgreicher Bindungs- und Aushärtungsversuch ist zuverlässiger als eine allgemeine Aussage, die jedes Harzsystem abdeckt.
Die Untergrundvorbereitung hängt von der gelieferten Plattenoberfläche und dem gewählten Harz oder Kleber ab. Befolgen Sie die Anweisungen des Lieferanten zum Abrieb, zur Reinigung und zur erforderlichen Grundierung und vermeiden Sie Lösungsmittel, die nicht für die Sorte zugelassen sind. Überprüfen Sie die Verbindung an einer repräsentativen Platte.
Vergleichen Sie PVC und PET bei der erforderlichen Dichte, Testmethode und Verarbeitungsbedingungen. Die mechanischen Eigenschaften, die Wasseraufnahme und die thermischen Grenzen variieren zwischen den Qualitäten, sodass keines der Materialien allgemein überlegen ist. Die Recyclingfähigkeit hängt auch vom fertigen Laminat und dem verfügbaren Verwertungsweg ab.
Das Brandverhalten ist sortenspezifisch. Das dokumentierte StruCell® Portfolio umfasst Sorten mit UL94 V-0-Informationen, die Klassifizierung muss jedoch für die genaue Sorte, Dicke und den Berichtsumfang bestätigt werden. Ein Kerntest stellt nicht automatisch die Konformität für ein fertiges Fahrzeug oder eine Baugruppe fest.
Die Lebensdauer hängt von der Belastung, dem Laminataufbau, der Umgebung, der Beschädigung und der Wartung ab. Eine geschlossenzellige Struktur kann dazu beitragen, die Feuchtigkeitsaufnahme zu begrenzen, garantiert jedoch keine universelle Lebensdauer. Überprüfen und reparieren Sie die gesamte Struktur gemäß ihren Design- und Betriebsanforderungen.
Beim Thermoformen muss die genaue Schaumformulierung und -dicke bestätigt werden. Verwenden Sie das vom Lieferanten zugelassene Heizfenster und überprüfen Sie die Abmessungen und Eigenschaften nach dem Formen. Bearbeitung, Konturschneiden oder Nutkonstruktionen können alternative Möglichkeiten zur Erzielung der erforderlichen Geometrie bieten.
