Als leitender technischer Ingenieur mit über zwei Jahrzehnten Erfahrung in der Windenergiebranche UNION COMPOSITES CHANGZHOU CO., LTD. Ich habe aus erster Hand gesehen, wie sich die Materialauswahl direkt auf die Leistung, Langlebigkeit und Kosteneffizienz der Turbine auswirkt. In einer Branche, in der Rotorblätter extremen Windlasten, Ermüdungserscheinungen und Umwelteinflüssen standhalten müssen, ist die Auswahl der richtigen Materialien entscheidend für die Maximierung der Energieausbeute und die Minimierung des Wartungsaufwands. Modern Rotorblätter von Windkraftanlagen sind Wunderwerke der Ingenieurskunst, haben typischerweise eine Spannweite von 50 bis 100 Metern und basieren auf fortschrittlichen Verbundwerkstoffen, um die erforderliche Balance aus Festigkeit, Gewicht und Haltbarkeit zu erreichen. In diesem Artikel werden die bei ihrer Konstruktion verwendeten Hauptmaterialien untersucht und dabei auf Industriestandards und technische Erkenntnisse zurückgegriffen, um Ingenieuren und Interessenvertretern dabei zu helfen, fundierte Entscheidungen zu treffen.

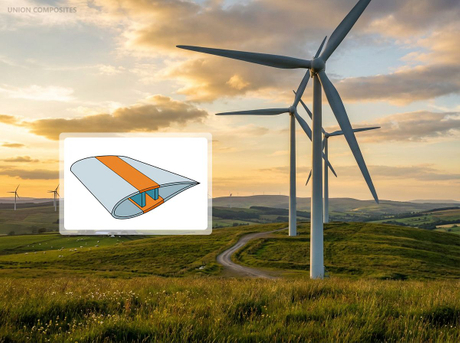

Im Mittelpunkt des Rotorblattdesigns von Windkraftanlagen steht die Verbundtechnologie, bei der mehrere Materialien kombiniert werden, um Strukturen zu schaffen, die leicht und dennoch robust sind. Der grundlegende Mechanismus beruht auf der Sandwichkonstruktion: Außenhäute sorgen für Zug- und Druckfestigkeit, während innere Kerne für Scherfestigkeit und Gewichtsreduzierung sorgen.
Die Außenhäute bestehen überwiegend aus faserverstärkten Polymeren (FVK). Glasfaserverstärkter Polyester oder Epoxidharz ist am gebräuchlichsten und bietet Zugfestigkeiten von 300–500 MPa gemäß den ASTM D3039-Standards. Für größere Rotorblätter im Offshore-Bereich werden zunehmend kohlenstofffaserverstärkte Kunststoffe (CFK) eingesetzt, die Festigkeiten bis zu 2.000 MPa und einen Elastizitätsmodul um 200 GPa aufweisen. Diese Fasern sind in duroplastische Harze wie Epoxidharz eingebettet, die bei Temperaturen von 80–120 °C aushärten und vernetzte Netzwerke bilden, die einer Verformung unter zyklischer Belastung standhalten.
Im Inneren des Sandwichs sind Kernmaterialien für die Steifigkeit ohne zusätzliches Gewicht von entscheidender Bedeutung. Balsaholz mit einer Dichte von 100–200 kg/m⊃3 ist traditionell, neigt jedoch zur Feuchtigkeitsaufnahme (bis zu 20 % gemäß ASTM D2842). Moderne Alternativen umfassen PVC-schaumkern und PET-Schaum, die über geschlossenzellige Strukturen (>95 % Verschlussrate) für überlegene Wasserbeständigkeit (<1,5 % Absorption) verfügen. PVC-Strukturschaum liegt beispielsweise im Bereich von 45–250 kg/m³ in der Dichte und bietet Druckfestigkeiten von 0,5–6,2 MPa (ISO 844) und eine ausgezeichnete Ermüdungsbeständigkeit unter Millionen von Lastzyklen. Diese Schäume minimieren die Harzaufnahme während des Infusionsprozesses und reduzieren das Gesamtgewicht der Klinge um 10–20 % im Vergleich zu festen Laminaten.
Klebstoffe und Harze spielen eine bindende Rolle, wobei Epoxidsysteme Scherfestigkeiten von 20–30 MPa bieten und Vinylester-Alternativen chemische Beständigkeit in rauen meerestechnik Umgebungen bieten. Aktuelle Branchenberichte der Internationalen Energieagentur verdeutlichen, wie diese Materialien dazu beitragen, dass Rotorblätter Windgeschwindigkeiten von bis zu 250 km/h standhalten, und entsprechen damit den IEC 61400-Standards für die Turbinenzertifizierung.
Bei der Auswahl der Materialien für Rotorblätter von Windkraftanlagen müssen Leistungskennzahlen und praktische Überlegungen in Einklang gebracht werden. Hier ist eine Schritt-für-Schritt-Anleitung zur Bewertung von Optionen:
Bewerten Sie die Belastungsanforderungen: Entscheiden Sie sich für Scherstege und Holme für hochdichten PVC-Strukturschaum (z. B. 80–130 kg/m³), um Biegemomente über 1.000 kNm zu bewältigen. Schäume mit geringerer Dichte (45–60 kg/m³) eignen sich für aerodynamische Schalen, bei denen die Gewichtsreduzierung im Vordergrund steht.
Bewerten Sie die Umweltbeständigkeit: Testen Sie die UV-Stabilität und Salzwasserkorrosion gemäß ASTM G154. Hier zeichnen sich leichte Verbundwerkstoffe wie PVC-schaumkern aus, die eine thermische Stabilität von -240 °C bis +100 °C aufweisen und Balsa unter feuchten Bedingungen übertreffen.
Berücksichtigen Sie die Herstellungskompatibilität: Verwenden Sie Vakuuminfusion für Epoxidharze, um Hohlraumgehalte unter 1 % zu erreichen und so einheitliche Eigenschaften sicherzustellen. Kohlenstofffasern erfordern eine präzise Schichtung, um Fehler zu vermeiden, während Glasfasern kostengünstige automatisierte Prozesse ermöglichen.
Faktor der Nachhaltigkeit: Es entstehen recycelbare Optionen wie thermoplastische Harze, die den ökologischen Fußabdruck im Vergleich zu herkömmlichen Duroplasten verringern.
Im Vergleich dazu ist PVC-Strukturschaum bei der Hochtemperaturverarbeitung (bis zu 100 °C beim Aushärten) oft besser als PET-Schaum und bietet eine bessere Schlagzähigkeit (bis zu 50 kJ/m² gemäß ISO 179).

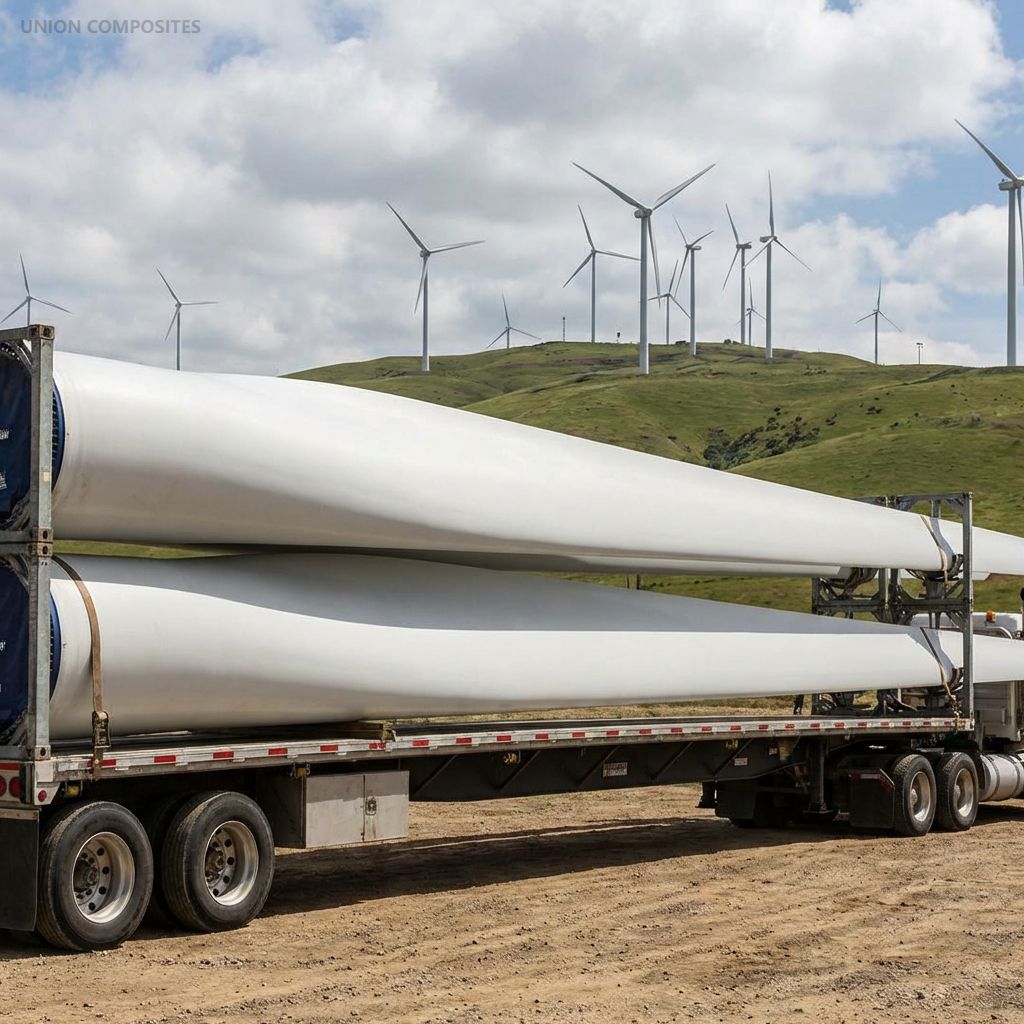

In der Praxis glänzen diese Materialien in vielfältigen Windenergieszenarien. Bei Rotorblättern von Onshore-Windkraftanlagen ermöglichen Glasfasern mit Balsa- oder PVC-schaumkern Kernen eine kostengünstige Produktion, wie bei den 8-MW-Turbinen von Vestas zu sehen ist, bei denen Verbundwerkstoffe die Rotorblattmasse um 30 % reduzieren und so die Transport- und Installationseffizienz verbessern.
Offshore-Anlagen, etwa in der Nordsee, stellen aufgrund korrosiven Salzwassers und höherer Ermüdungsbelastungen höhere Anforderungen an die Materialien. Hier sorgen Carbonfaserhäute gepaart mit PVC-Strukturschaum für die nötige Haltbarkeit; Eine Fallstudie von Siemens Gamesa zeigt, dass Rotorblätter mit diesen Materialien eine Lebensdauer von 25 Jahren bei minimaler Verschlechterung erreichen. Zu den Herausforderungen gehören Ablösung durch Stöße (z. B. Vogelschlag) oder Herstellungsunregelmäßigkeiten, die durch den Einbau von Gelegeschichten in Schaumstoffe für einen besseren Harzfluss und eine bessere Haftung gelöst werden können.
In aufstrebenden Märkten wie Windparks im asiatisch-pazifischen Raum überwinden leichte Verbundwerkstoffe logistische Hürden – leichtere Rotorblätter vereinfachen den Kranbetrieb und senken die Fundamentkosten. Die Skalierung auf Rotorblätter mit einer Länge von mehr als 100 m erfordert jedoch fortlaufende Innovationen, um Probleme wie die aeroelastische Instabilität zu bekämpfen, bei der fortschrittliche Schäume die Dämpfungseigenschaften verbessern.
Moderne Rotorblätter für Windkraftanlagen nutzen hauptsächlich faserverstärkte Verbundwerkstoffe, Harze und Kernmaterialien wie PVC-schaumkern um eine optimale Leistung zu erzielen. Durch das Verständnis ihrer technischen Eigenschaften – von der Zugfestigkeit bis zur Dichtekontrolle – können Ingenieure Rotorblätter entwerfen, die die Grenzen der Effizienz erneuerbarer Energien verschieben.
Mit Blick auf die Zukunft wird die Vielseitigkeit leichter Verbundwerkstoffe wie PVC-Strukturschaum von entscheidender Bedeutung für das Erreichen der Netto-Null-Ziele sein, wobei Fortschritte bei biobasierten Harzen und KI-optimierten Designs eine noch größere Nachhaltigkeit versprechen. Für maßgeschneiderte Lösungen in Windenergieanwendungen kann die Auswahl zertifizierter Materialien von vertrauenswürdigen Herstellern den entscheidenden Unterschied machen. Wenn Sie die nächste Generation von Turbinen entwickeln, gewährleistet die Priorisierung dieser Materialien Zuverlässigkeit und Innovation in einer sich schnell entwickelnden Branche.
