StruCell® P300 struktureller PVC-Schaumkern

StruCell® P300 struktureller PVC-Schaumkern Beschreibung

StruCell® P300 ist die Sorte mit der höchsten Dichte der StruCell® Strukturserie PVC-schaumkern mit einem Dichtebereich von 290–330 kg/m³ (Technisches Datenblatt: Dichte 290–330, max.). Es handelt sich um einen geschlossenzelligen, vernetzten PVC-Schaum, der für Sandwichstrukturen entwickelt wurde, die konzentrierten Lasten, hoher Lagerbeanspruchung und anspruchsvollen Anforderungen an das Herausziehen von Befestigungselementen standhalten müssen, wobei Kerne mit geringerer Dichte dickere Abschnitte oder zusätzliche lokale Verstärkung erfordern würden.

Hauptmerkmale und Vorteile

• Hohe Tragfähigkeit: TDS-Durchschnittswerte von 7,6 MPa Druckfestigkeit und 5,9 MPa Scherfestigkeit – die höchsten Werte im StruCell® Bereich.

• Steifes Sandwich-Design: 450 MPa Druckmodul und 450 MPa Zugmodul helfen, die Durchbiegung bei hochbelasteten Platten zu begrenzen.

• Hohes Verhältnis von Festigkeit zu Gewicht: ca. 300 kg/m³ Dichte bei einer Zugfestigkeit von 11 MPa (TDS-Durchschnitt).

• Geschlossenzellige Struktur: geringe Harzaufnahme und geringe Wasseraufnahme für meerestechnik und den Einsatz im Freien.

• Prozesskompatibilität: Handauflegen, Aufsprühen, Vakuuminfusion, Harztransferformen und Pressbonden.

• Bearbeitbar: Kitting, Nuten, Perforieren und CNC-bearbeitete Teile verfügbar – siehe CNC-kundenspezifische PVC-Schaumteile.

Technische Spezifikationen (Technisches Datenblatt)

Werte wie im technischen Datenblatt StruCell® P300 angegeben (Durchschnittswert / Mindestwert).

Sortenvergleich: P200, P250 und P300,

Die Werte P200 und P250 sind die veröffentlichten Werte der StruCell® Reihe; P300-Werte sind Werte im technischen Datenblatt. Eine vollständige Übersicht über die Dichte-zu-Eigenschaft finden Sie im PVC-schaumkern Dichtediagramm . Wenn eine geringere Dichte die Auslegungslast bereits erfüllt, vergleichen Sie StruCell® P250 und StruCell® P200.

Warum sollten Sie sich für StruCell® P300 PVC-Schaumkern entscheiden?

• Höchste Belastbarkeit der Serie: 7,6 MPa Druck- und 5,9 MPa Scherfestigkeit (TDS-Durchschnitt) ermöglichen dünnere Kerne, weniger Einsätze und eine einfachere lokale Verstärkung.

• Gebaut für steifigkeitskritische Teile: 450 MPa Druck- und Zugmodul unterstützen hochbelastete Platten und Werkzeuge.

• Konsistenter geschlossenzelliger Kern: einheitliche Zellstruktur für wiederholbare Harzaufnahme und -bindung bei Infusions- und RTM-Prozessen.

• Ein Anbieter, volles Sortiment: von StruCell® P130 bis P300, sodass Sie die Kerndichte über eine einzelne Struktur hinweg anpassen können.

Oberflächentechnik

StruCell® P300 wird mit den im gesamten StruCell® Bereich verwendeten Oberflächenformaten geliefert, die passend zu Ihrem Harzsystem und Prozess ausgewählt wurden:

• Glatte Platte – zum Handauflegen und Flachpressen.

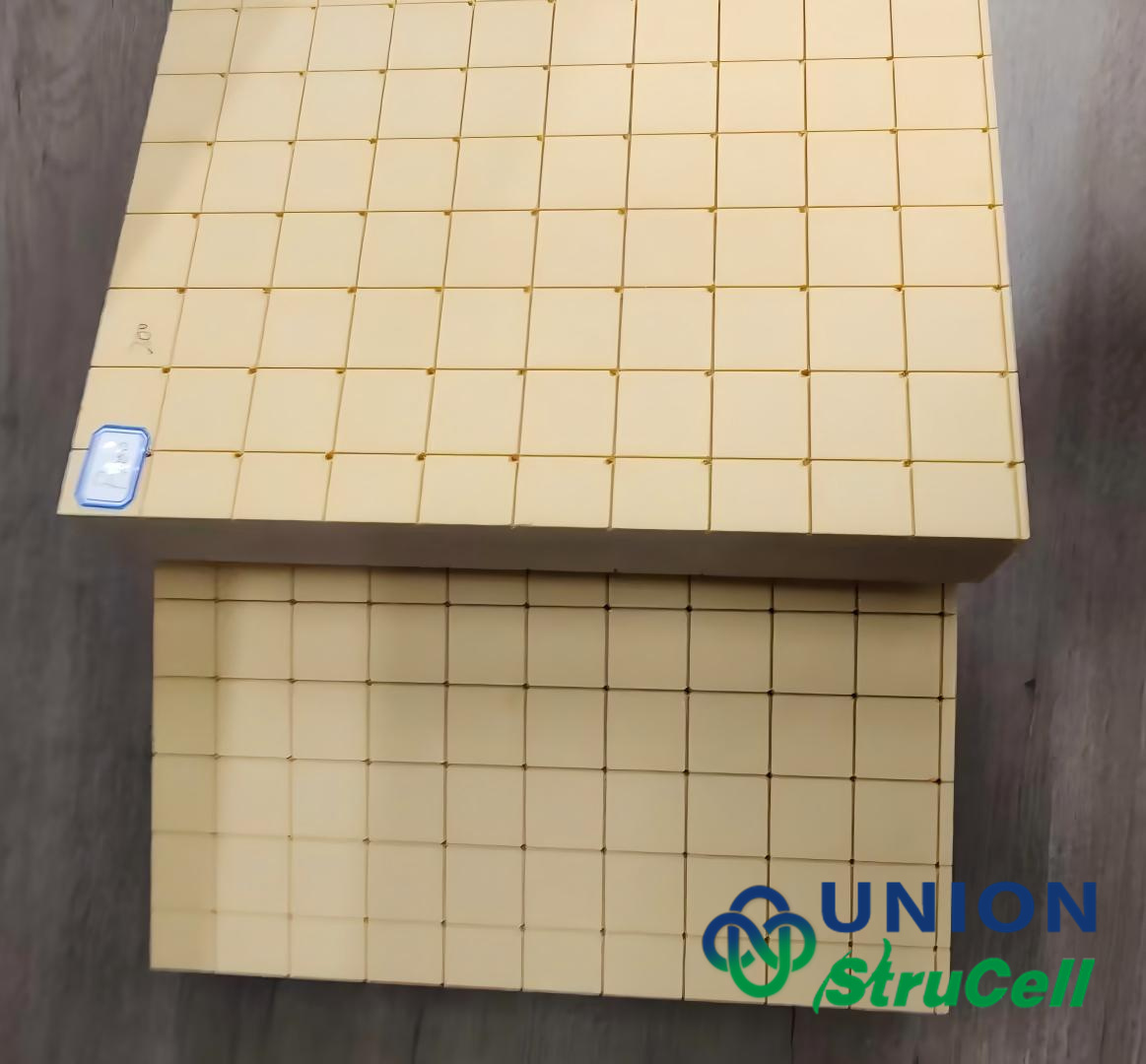

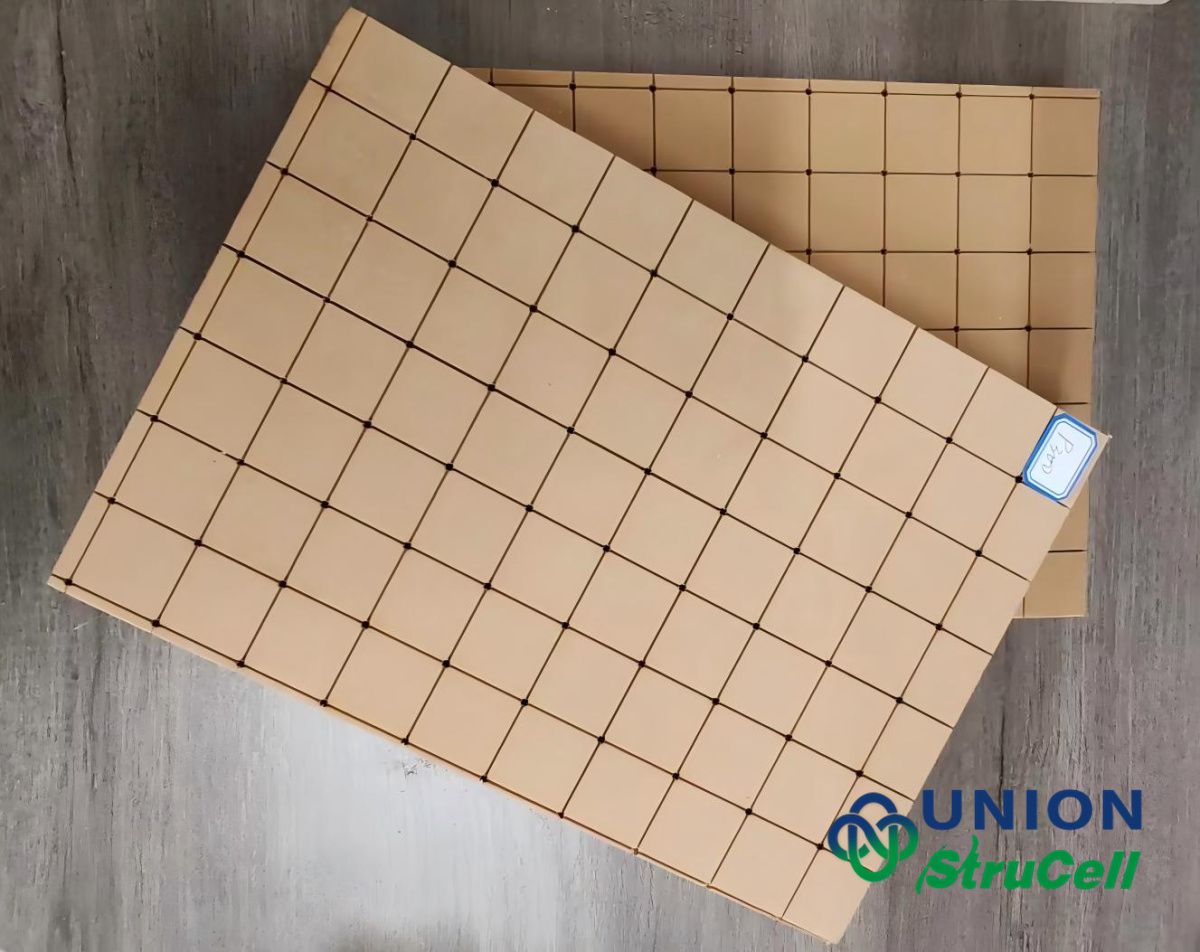

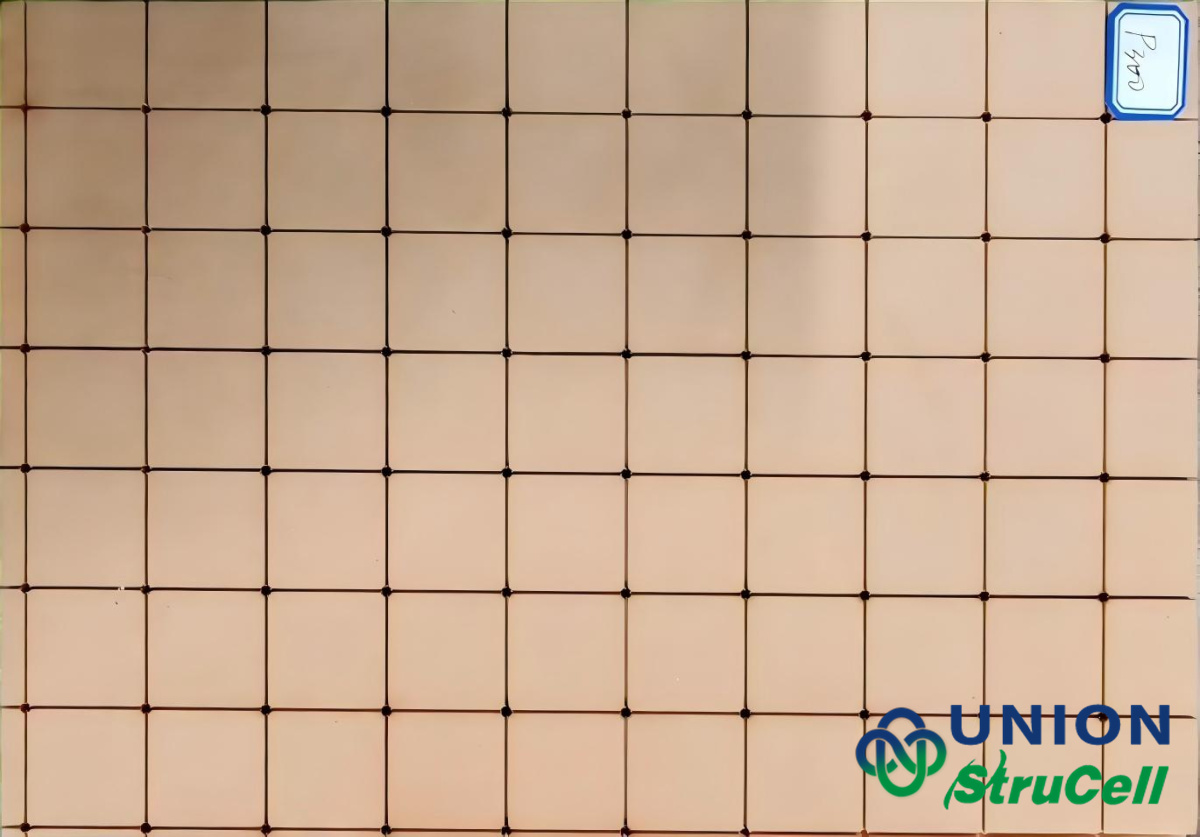

• Gerilltes Brett (ein- oder doppelseitig) – für schnelleren Harzfluss bei der Infusion; sehen gerillt PVC-schaumkern für schnellere Infusion.

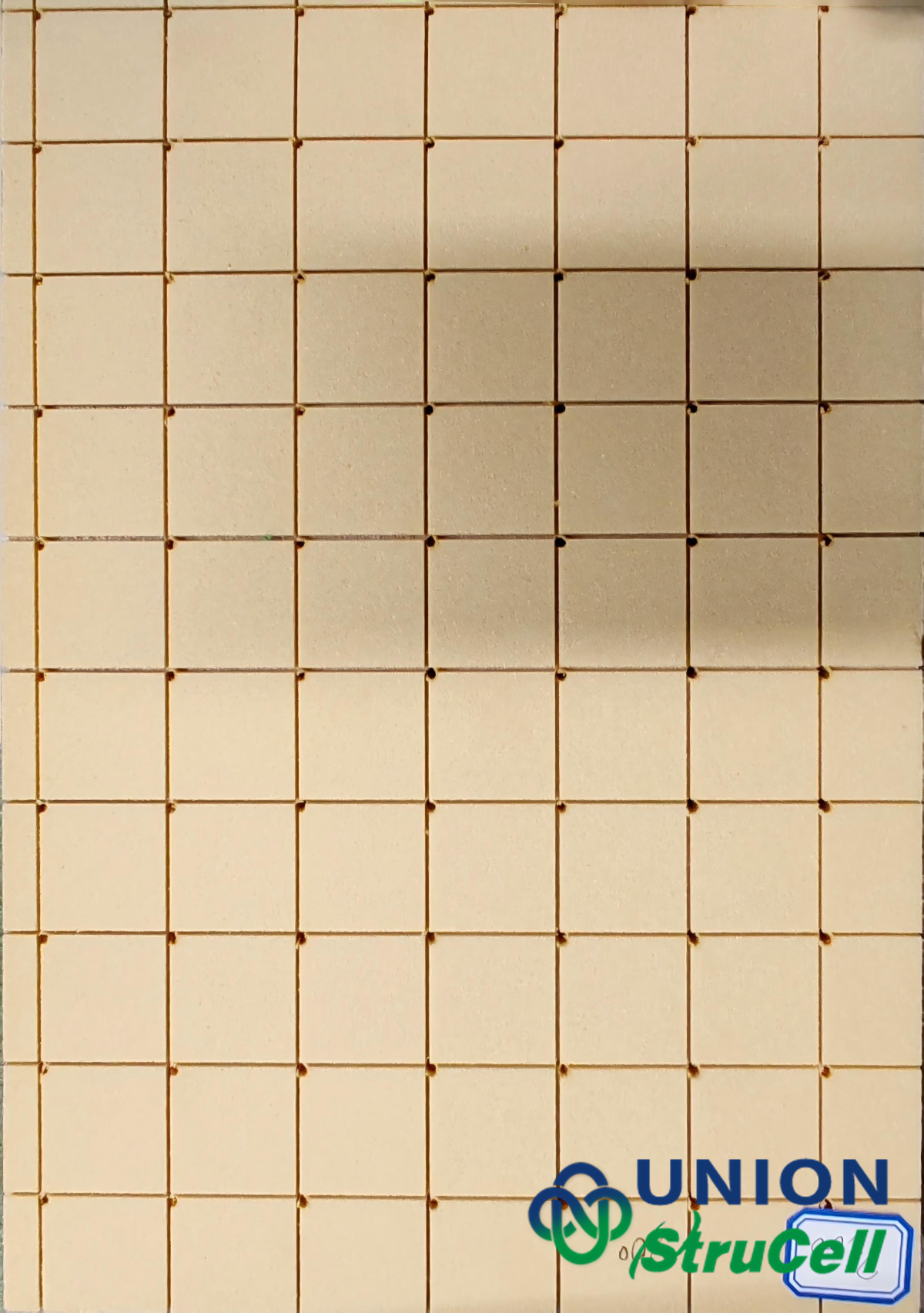

• Gestanzte/perforierte Platte – für den Harzfluss durch die Dicke.

• Gelegebrett – mit einer Fasergeflechtunterlage, um die Ausrichtung des Kerns bei gebogenen Formen zu gewährleisten.

• Hyperbolische (doppelt gekrümmte) Platine und individuelle Oberflächenbehandlungen für komplexe Geometrien.

Verfügbare Größen und Stärken

Andere Stärken und Plattengrößen sind auf Anfrage erhältlich. Senden Sie Ihre Plattenzeichnung, die erforderliche Dicke und das Oberflächenformat und wir bestätigen die Machbarkeit und die Lieferzeit.

Produktzertifizierung

StruCell® P300 verfügt über das gleiche Zertifizierungspaket wie der Rest der StruCell® Struktur- PVC-schaumkern Serie:

• DNV·GL- zertifiziert (Zertifikat Nr. TAK00001DV) für meerestechnik strukturelle Anwendungen.

• nach UL94 V-0 . Flammhemmend

• RoHS- konform.

• Hergestellt nach einem ISO 9001- Qualitätssystem mit Chargenprotokollen und Rückverfolgbarkeit.

Zur Projektdokumentation stehen auf Anfrage Zertifikate und Prüfberichte zur Verfügung.

Produktion und Lieferung

• MOQ: keine Mindestbestellmenge.

• Muster: kostenlose A4-Muster zum Testen.

• Lieferzeit: 5-7 Tage für kleine Chargen; 15–20 Tage für volle Containermengen.

• Unterstützung: kostenlose Beratung bei der Kernauswahl, Prototypenentwicklung, Unterstützung bei der CNC-Programmierung und Optimierung des Laminierungsprozesses.

FAQs

Wie groß ist die Dichte von StruCell® P300 PVC-schaumkern ?

Im Technischen Datenblatt wird ein Dichtebereich von 290-330 kg/m³ (Maximalwert) angegeben. Damit ist P300 der Typ mit der höchsten Dichte in der StruCell® Strukturreihe PVC-schaumkern .

Wie hoch ist die Druckfestigkeit von PVC-schaumkern P300?

7,6 MPa Durchschnittswert und 7 MPa Minimalwert, mit einem Druckmodul von 450 MPa Durchschnitt (400 MPa Minimum).

Wie verhält sich StruCell® P300 bei Scherung?

Die Scherfestigkeit beträgt durchschnittlich 5,9 MPa (mindestens 4,9 MPa) und der Schermodul beträgt durchschnittlich 120 MPa (mindestens 100 MPa).

Welche Stärken und Plattengrößen gibt es für P300?

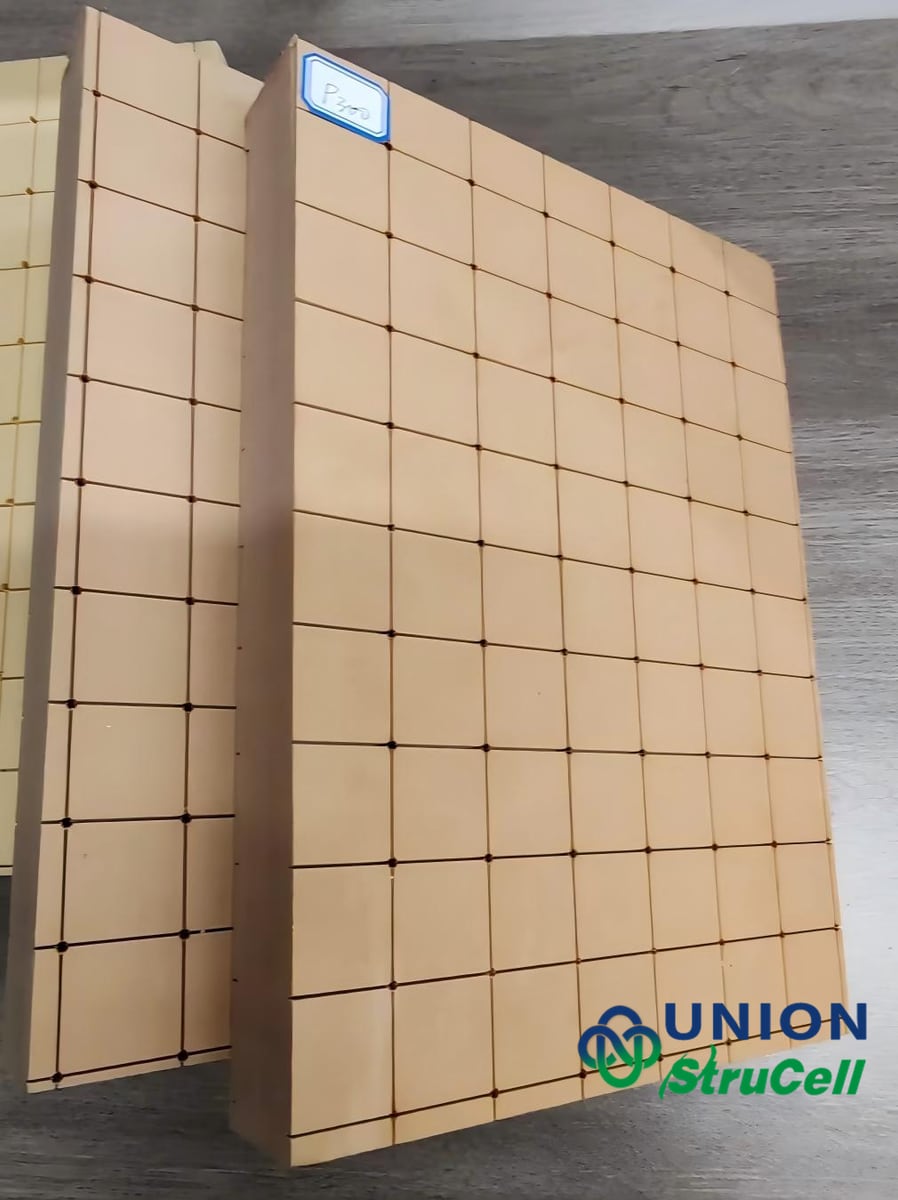

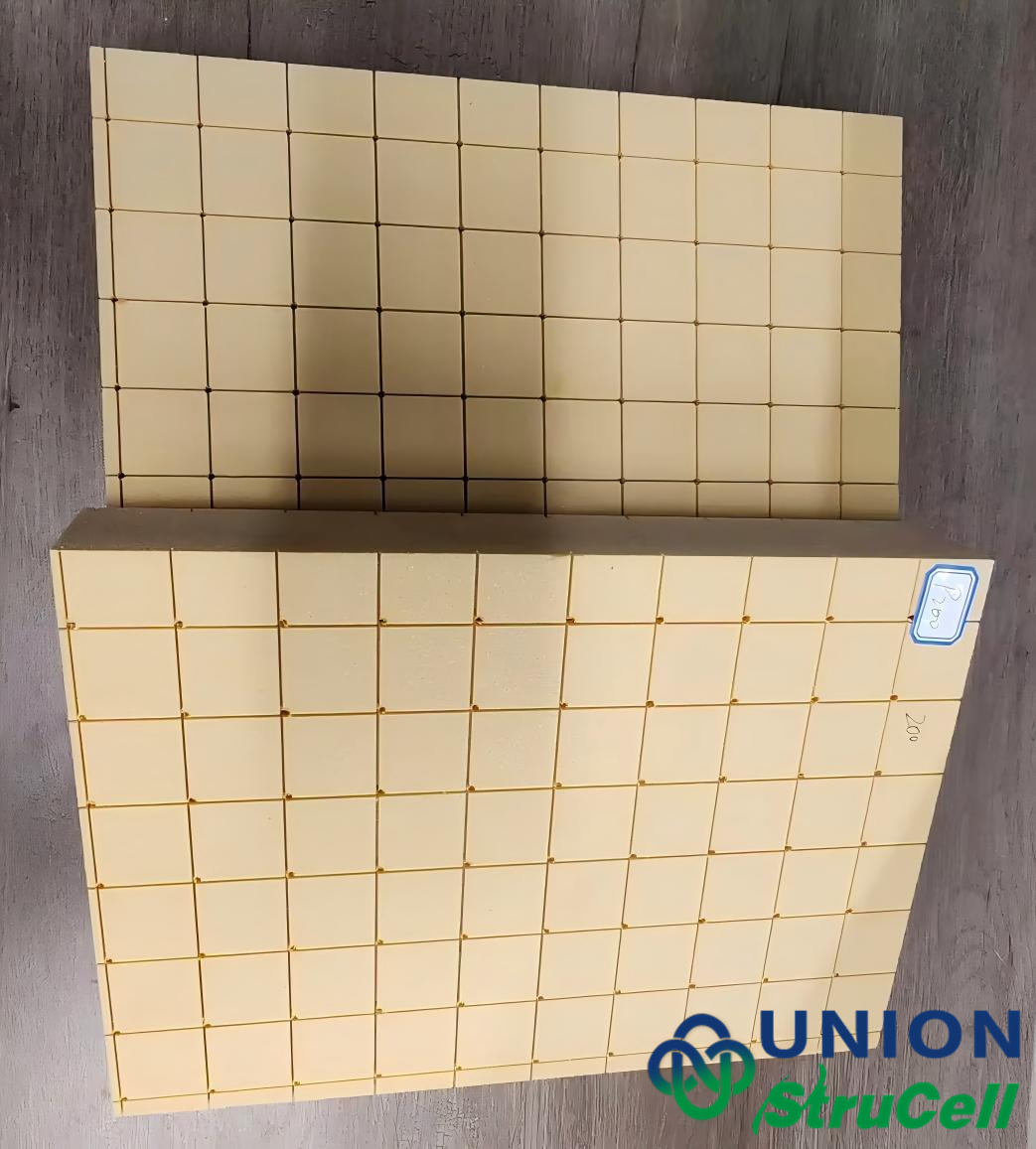

StruCell® P300 wird in den Stärken 15/16 mm, 22 mm, 30 mm, 33 mm und 40 mm geliefert, mit glatten Brettern in den Maßen 1300 × 610 mm / 1300 × 620 mm und gerillten, perforierten oder konturierten Brettern in den Maßen 650 × 620 mm. Andere Größen und Stärken werden auf Bestellung hergestellt – senden Sie Ihre Zeichnung zur Bestätigung.

Welche Verarbeitungsmethoden sind mit P300 kompatibel?

Handauflegen, Aufsprühen, Vakuuminfusion, Harztransferformen und Pressbonden. Für eine schnellere Harzbewegung bei der Infusion sind gerillte und perforierte Formate erhältlich.

Kann PVC-schaumkern P300 bearbeitet oder als Bausatz geliefert werden?

Ja. Es lässt sich sauber verarbeiten und kann als zugeschnittene Platten, gerillte oder perforierte Bleche und CNC-bearbeitete Teile geliefert werden. Sehen CNC-maßgeschneiderte PVC-Schaumteile für Details.

Was ist die Mindestbestellmenge und Lieferzeit?

Es gibt keine Mindestbestellmenge – kostenlose A4-Muster sind verfügbar. Kleine Chargen werden in 5–7 Tagen versandt, vollständige Containermengen in 15–20 Tagen.

Welche Qualitäten sollte ich mit P300 vergleichen?

Wenn eine geringere Belastbarkeit akzeptabel ist, StruCell® P250 und StruCell® P200 bietet zunehmend geringere Dichte und geringeres Gewicht. Der StruCell® Sortiment an Strukturschaumkernen umfasst sieben Dichten von 48 bis 300 kg/m³.
