Zwei Boards können nebeneinander sitzen, fast gleich aussehen, ungefähr das gleiche Gewicht haben und sich im Betrieb dennoch völlig unterschiedlich verhalten. Genau das ist bei PVC-Schaumplatten der Fall – die Platten, die als Sunboard, Celuka-Platten oder Werbeschaumplatten verkauft werden – und bei Struktur PVC-schaumkern , dem Material, das von Schiffsarchitekten, Windflügeldesignern und Verbundwerkstoffingenieuren spezifiziert wird. Die Wörter klingen austauschbar, die Farbe ist oft identisch und beide bestehen aus geschlossenzelligem PVC-Schaum. Der Unterschied liegt in der Art und Weise, wie sie hergestellt werden, und dieser Unterschied entscheidet darüber, ob ein Laminat zwanzig Jahre lang geklebt bleibt oder sich am ersten heißen Tag ablöst.
In diesem Leitfaden werden die beiden Materialien in einfachen technischen Begriffen erklärt: Was sie sind, wie sie hergestellt werden, wie sich ihre Eigenschaften unterscheiden, für welche Anwendungen sie jeweils geeignet sind und wie man den teuren Fehler vermeidet, das eine als Ersatz für das andere zu behandeln. Alle technischen Werte in den Vergleichstabellen stammen aus UNION COMPOSITES ' StruCell® strukturellen PVC-schaumkern Programmen und veröffentlichten Lieferantendaten auf werbetauglichem Karton.
PVC-Schaumstoffplatten sind starr Platten aus Polyvinylchlorid, die mit einem Treibmittel expandiert wurden. In der Beschilderungs-, Display- und Innenausbaubranche wird es unter Namen wie Sunboard (in Indien und Südostasien üblich), Celuka Board , , Andy Board , Foam PVC-Folie und Werbeschaumplatte verkauft . Es ist leicht, lässt sich leicht sägen, schrauben und kleben, hält bedrucktes Vinyl gut und nimmt Farbe sauber auf – weshalb es den Ladenbau, Messestände, Küchenmöbel und gedruckte Beschilderungen dominiert.
Das charakteristische Merkmal dieser Familie ist, dass sie durch kontinuierliche Extrusion hergestellt wird . Das Ergebnis ist eine Platte mit einer glatten, harten Haut und einem Kern mit geringerer Dichte, die unter Innenbedingungen flach, bedruckbar und formstabil ist. Die Dichte liegt normalerweise bei 300–700 kg/m³ Sortiment, wobei die schwersten Platten einen hohen Füllstoffanteil enthalten, um die Platte billig und starr in dünnen Abschnitten zu halten.
struktureller PVC-schaumkern ist das technische Mitglied derselben Polymerfamilie. Es handelt sich um einen geschlossenzelligen, vernetzten PVC-Schaum, der durch Formschäumen hergestellt und dann zu Kernplatten für die Verbundsandwichkonstruktion geschnitten und bearbeitet wird. Typische Dichten liegen bei 45 kg/m³ bis 300 kg/m³ im Programm UNION COMPOSITES StruCell® mit Druckfestigkeiten von 0,6 MPa bis 7,6 MPa und Scherfestigkeiten von 0,5 MPa bis 5,9 MPa je nach Sorte.
Der Zweck des Materials ist nicht ersichtlich – es soll zwischen zwei Häuten (Glas, Kohlenstoff oder Metall) sitzen und Scherkräfte aufnehmen, während die Häute auseinander gehalten werden. Diese Aufgabe bedeutet, dass sich der Kern zuverlässig mit dem Harz verbinden, der Harzaufnahme widerstehen, Hitze durch Exotherme und Nachhärtung standhalten und seine Abmessungen beibehalten muss, wenn das Laminat unter Vakuum oder in einem Autoklaven ausgehärtet wird. struktureller core wird mit glatten, gerillten, perforierten, gewebeunterlegten und konturgeschnittenen Oberflächen geliefert, genau weil diese Prozesse es erfordern.
Celuka ist der Name eines Extrusionsverfahrens (und in der Praxis der Name der daraus hergestellten Platte). Eine gekühlte Kalibriermatrize formt die Außenhaut, während sich die Innenseite ausdehnt, wodurch eine Platte mit einer integralen dichten Haut und einem geschäumten Kern entsteht. Da sich die Haut an der Matrize anliegt, verfügt Celuka-Platte über eine hervorragende Oberflächenbeschaffenheit – einer der Gründe, warum sie die Standardwahl für gedruckte Grafiken, laminierte Möbel und vakuumgeformte Displayteile ist.
Celuka ist eine Extrusionstechnologie. Es kommt nicht darauf an, wie der Strukturkern hergestellt wird, und bei einem als „Celuka“ bezeichneten Board sollte nicht davon ausgegangen werden, dass es die Zellstruktur, Harzkompatibilität oder Zertifizierung eines meerestechnik -Kerns aufweist.
Formschäumen – auch Kompressionsschäumen oder Pressschäumen genannt – beginnt damit, dass eine zusammengesetzte PVC-Folie mit Treibmittel in eine beheizte Pressform gelegt wird. Unter Hitze und Druck dehnt sich die Platte aus, um die Form zu füllen, und die Zellstruktur bildet sich auf kontrollierte Weise, bevor der Block abgekühlt, aus der Form genommen und in Platten geschnitten wird.
Da die Expansion in einer geschlossenen Form und nicht durch eine sich bewegende Extrusionslinie erfolgt, kontrolliert der Prozessor Dichte, Zellgröße und Zellgleichmäßigkeit viel genauer. Diese Kontrolle macht 60 kg/m⊃3 aus; Der geformte Kern ist vorhersehbar genug, um für einen Schiffsrumpf zertifiziert zu werden, und das ist der Grund, warum der Strukturkern einen konsistenten Eigenschaftssatz anstelle eines „typischen“ Eigenschaftensatzes aufweist.
Geschlossenzellig bedeutet, dass die Gasblasen im Inneren des Schaums einzeln durch Polymerwände abgedichtet sind, anstatt ein offenes Netzwerk verbundener Tunnel zu bilden. Ein geschlossenzelliger Schaum verhindert das Eindringen von Wasser und Harz durch die Masse des Materials, da es keinen durchgehenden Weg nach innen gibt.
Beide Materialien werden in diesem Artikel als geschlossenzellig beschrieben, was genau der Grund für die Verwirrung ist. Die technische Frage ist nicht, ob die Zellen geschlossen sind, sondern wie gut die Zellwände den Kontakt mit Styrol, Hitze und mechanischem Schneiden überstehen – und ob die Schnittfläche versiegelt bleibt. An der Schnittkante zeigt ein Schaumstoff seine wahre Qualität und an dieser Stelle trennen sich Werbekarton und Strukturkern entscheidend.
Die geschlossenzellige Struktur ist das, was ein struktureller Kern und eine Werbeplatte gemeinsam haben – und wo ihr Serviceverhalten unterschiedlich ist.
Eine Sandwichstruktur ist eine Verbundplatte, die aus zwei dünnen, steifen Häuten besteht, die durch einen dicken, leichten Kern getrennt sind. Die Häute tragen Spannung und Druck; Der Kern trägt die Scherung und hält die Schalen auseinander, sodass die Platte an Biegesteifigkeit gewinnt, ohne an Gewicht zuzunehmen. Die klassische Gleichung besagt, dass die Steifigkeit mit der dritten Potenz der Plattendicke zunimmt, während die Masse linear zunimmt – weshalb der Übergang von einem massiven Laminat zu einer Sandwichplatte der schnellste Weg zu einer leichteren Struktur ist.
In dieser Anordnung ist jede Eigenschaft des Kerns von Bedeutung. Nimmt der Kern Harz auf, wird die Platte schwerer. Erweicht der Kern bei 60 °C, verliert die Platte ihre Scherfähigkeit bei Sonneneinstrahlung. Wenn der Kern bei Kontakt mit Styrol aufquillt, versagt die Klebefuge. Dies ist der Kontext, in dem „Board vs. Kern“ eher zu einer echten technischen Entscheidung als zu einem Kaufdetail wird.
Die Harzaufnahme ist die Menge an flüssigem Harz, die der Kern während der Laminierung aufnimmt. Sie wird normalerweise als Prozentsatz des Kerngewichts ausgedrückt und hat drei Konsequenzen: zusätzliches Gewicht, zusätzliche Kosten und – in schweren Fällen – ein ausgehungertes Laminat, bei dem Harz, das das Glas hätte benetzen sollen, im Kern verschwunden ist.
struktureller PVC-schaumkern ist so formuliert, dass die Aufnahme niedrig bleibt, und gerillte oder perforierte Oberflächen werden verwendet, um das Harz bei der Vakuuminfusion über die Kernfläche und nicht durch diese hindurch zu transportieren. Karton in Werbequalität wurde nie nach dieser Maßgabe entwickelt: Er wird in trockenen Umgebungen verwendet und mit Kontaktkleber oder mechanischen Befestigungen verklebt, sodass die Harzaufnahme nie ein Spezifikationspunkt war.
Die Dichte ist die einzelne Zahl, die die Wirkung eines PVC-Schaums am besten vorhersagt. Es legt Druckfestigkeit, Scherfestigkeit und Steifigkeit fest und bestimmt auch, wie sich das Material bei Temperatur verhält. A 45 kg/m³ Kern ist ein Wärmedämmstoff, der auch leichten Scherkräften standhält; a 300 kg/m³ Kern ist ein Lagermaterial, das auch isoliert.
Da Karton in Werbequalität oft schwerer ist als der Strukturkern, gehen Käufer manchmal davon aus, dass er stärker sein muss. Das ist nicht der Fall: Die Dichte einer extrudierten, stark gefüllten Platte entsteht größtenteils durch mineralischen Füllstoff und nicht durch ein dichteres Polymernetzwerk. Deshalb sind 400 kg/m³ Sunboard kann bei einem kleinen Bruchteil der von einem 100 kg/m⊃3 getragenen Last zerdrücken; geformter Strukturkern. Die Vergleichstabelle weiter unten in diesem Artikel verdeutlicht den Punkt numerisch.
Die Verwirrung ist verständlich und kostet echtes Geld. Vier Dinge erleichtern das Mischen der beiden Materialien:
Geteilter Wortschatz. Auf chinesischsprachigen Märkten wird das Werbeprodukt als xuefuban (auch als „Snowboard“ übersetzt) verkauft, mit Varianten wie xuefuban , andi ban und PVC fa pao ban – und Käufer verwenden diese Wörter oft lose für jede PVC-Schaumplatte. Das Englische fügt eine eigene Überschneidung hinzu: „PVC foam board“, „PVC foam sheet“ und „ PVC-schaumkern “ werden in gelegentlichen Auflistungen synonym verwendet. In Indien und Südostasien wird „Sunboard“ für das Werbeprodukt verwendet, unabhängig davon, ob der Käufer tatsächlich einen Sandwichkern benötigt.
Visuelle Ähnlichkeit. Bei beiden handelt es sich um weiße, graue oder hellgrüne starr Schäume mit feiner Zellstruktur. Auf einem Foto, in einer Musterbox oder auf einem Lagerregal können eine 5-mm-Werbetafel und eine 10-mm-Strukturkernplatte wie dasselbe Material aussehen.
Verfügbarkeitsverzerrung. Werbetafeln sind bei jedem Werbetafel- und Kunststoffhändler in kleinen Mengen zu günstigen Preisen erhältlich. struktureller Kern wird von Verbundwerkstofflieferanten verkauft, oft gegen eine Projektanforderung. Wenn ein Bauunternehmer schnell „etwas PVC-Schaum“ benötigt, ist die örtliche Baustoffwerkstatt der Weg mit dem geringsten Widerstand.
Fehlende Spezifikationssprache. struktureller Kern wird normalerweise anhand eines Datenblatts gekauft – Dichte, Druckfestigkeit, Scherfestigkeit, Modul, Zertifizierung. Werbetafeln werden nach Dicke und Oberflächenbeschaffenheit gekauft. Wenn kein Datenblatt ausgetauscht wird, hat der Käufer keine Möglichkeit anzugeben, was er tatsächlich benötigt.
Die praktische Konsequenz: Ein Kernaustausch, der wie eine Materialeinsparung von 30 % aussieht, kann zu einer Laminatreparatur, einem defekten Wassertankpaneel, einem ausrangierten Rotorblattabschnitt oder einer Versicherungsdiskussion führen. Der Rest dieses Artikels vermittelt Ihnen die technische Grundlage, um die Unterscheidung schnell zu treffen und sie in einer Spezifikation zu verteidigen.
Die beiden Materialien weichen im ersten Prozessschritt voneinander ab, und daraus ergeben sich fast alle weiteren Unterschiede.
Bei der Extrusion werden PVC-Compound und Treibmittel einem Extruder zugeführt, geschmolzen und durch eine Düse gepresst. Die Expansion erfolgt, wenn die Schmelze die Düse verlässt und der Druck abfällt, während Kalibrierplatten oder Walzen die Außenflächen formen und kühlen. Die Linie läuft kontinuierlich, sodass eine einzelne Bestellung als ein auf Länge zugeschnittenes langes Blech geliefert werden kann.
Das Verfahren ist schnell, hochproduktiv und kostengünstig und erzeugt eine Platte mit einer dichten, bedruckbaren Haut. Seine Grenzen liegen ebenso klar auf der Hand: Die Zellstruktur ist weniger gleichmäßig, da die Ausdehnung erfolgt, während sich das Material bewegt und von außen nach innen abkühlt. Der Füllstoffgehalt ist hoch, da Füllstoff die kostengünstigste Möglichkeit ist, einem dünnen Blech Dicke und Steifigkeit zu verleihen. Da das Polymer nicht vernetzt ist, bleibt es empfindlich gegenüber Lösungsmitteln und Hitze über etwa 60 °C.
Beim Formschäumen wird eine vorcompoundierte Folie in eine beheizte Pressform geladen, deren Größe auf den fertigen Block zugeschnitten ist. Die Ladung dehnt sich unter kontrollierter Temperatur und kontrolliertem Druck aus, füllt den Hohlraum und wird gehalten, bis sich die Zellstruktur stabilisiert; Anschließend wird der Block abgekühlt, entformt, besäumt und in Platten der erforderlichen Dicke geschnitten. Einige Programme teilen die Blöcke dann auf und bearbeiten sie entsprechend den Dickentoleranzen, die für Verbundwerkstoffe erforderlich sind.
Da die Erweiterung begrenzt ist und jeder Block ein Stapel ist, kann der Prozessor die Dichte einstellen und überprüfen. Die Vernetzung in der Formulierung verleiht dem Polymernetzwerk Lösungsmittelbeständigkeit und Dimensionsstabilität bei erhöhter Temperatur, was es einem Strukturkern ermöglicht, Polyester- und Vinylesterharze auf Styrolbasis zu überstehen und nachzuhärten, ohne zu kollabieren.
| Prozessmerkmal: | Extrudierte Werbetafel, | geformter Strukturkern |
|---|---|---|
| Schäumende Umgebung | Durchgehende Linie, offene Ausdehnung an der Matrize | Geschlossene Form, Chargenexpansion unter Druck |
| Zelleinheitlichkeit | Variable; zur Mitte hin gröber | Kontrolliert und konsistent durch den Block |
| Polymernetzwerk | Thermoplastisch, nicht vernetzt | Vernetzt |
| Typische Dichte | 300-700 kg/m³ | 45-300 kg/m³ |
| Lösungsmittelbeständig | Arm; quillt und erweicht mit Styrol | Gut; kompatibel mit Polyester, Vinylester und Epoxidharz |
| Hitzebeständigkeit | Erweicht ab ca. 60 °C | Dauerbetrieb 80-120 °C, kurzzeitig 180 °C je nach Sorte |
| Fertiges Formular | Dünnes bedruckbares Blatt, integrierte Haut | Zugeschnittene und bearbeitete Kernplatte mit glatter, gerillter, perforierter, Gitter- oder Konturoberfläche |
Lesen Sie die Tabelle als Ursache-Wirkungs-Kette: Eine geschlossene Form ergibt gleichmäßige Zellen, eine vernetzte Formulierung übersteht Lösungsmittel, die Lösungsmittelbeständigkeit ermöglicht die Verarbeitung flüssiger Verbundstoffe und die Verarbeitung flüssiger Verbundstoffe ist der Grund, warum überhaupt ein struktureller Kern existiert. Für einen vollständigen Überblick über die Positionierung der Strukturklassen ab 45 kg/m³ bis 300 kg/m³, siehe PVC-schaumkern Dichtediagramm.
Marketingbeschreibungen helfen hier nicht viel – auf beiden Datenblättern stehen „hohe Festigkeit“, „leicht“ und „geschlossenzellig“. Der nützliche Vergleich führt Eigenschaft für Eigenschaft anhand von Zahlen durch und beginnt mit den zehn Merkmalen, die darüber entscheiden, ob ein Schaum in einem Laminat leben kann.

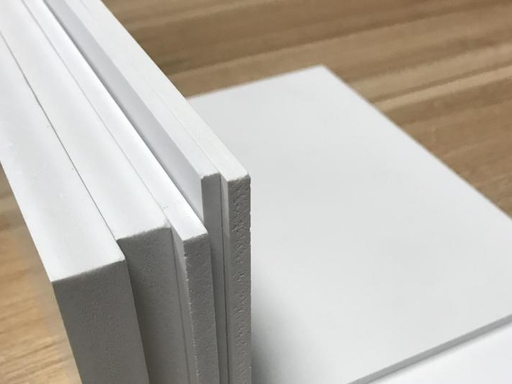

PVC-Schaumplatte in Werbequalität (Sunboard): glatt, bedruckbar und kostengünstig – eine dekorative Folie, kein Laminierkern.
Ein strukturelles PVC-Schaum-Kernverbundplatten : geformt, vernetzt, glatt, gerillt, perforiert oder mit Geweberücken versehen.
| Artikel | struktureller PVC-schaumkern ( meerestechnik / Verbundstoffqualität) | Alltägliche PVC-Schaumstoffplatte / Sunboard (Werbequalität) |
|---|---|---|
| Marktnamen | struktureller PVC-schaumkern ; meerestechnik PVC-Schaum; vernetzter PVC-Kern; werden in den Beispielen dieses Artikels als StruCell® Qualitäten verkauft | Sunboard / Andy-Board / PVC-Celuka-Board / Schaumstoff-PVC-Platte / Werbetafel (in chinesischsprachigen Märkten: xuefuban) |
| Schäumvorgang | Geformter (Kompressions-)Schaumstoff, geschlossenzellig, vernetzt | Extrudierter Schaum, geschlossenzellig, nicht vernetzt |
| Dichte | 45-300 kg/m³ (übliche Sorten 60 / 80 / 100 / 150 / 200 / 250) | 300-700 kg/m³ (wesentlich schwerer) |
| Stärke und Steifheit | Sehr hoch – Strukturqualität in Bezug auf Biegung, Druck und Schlag; Druckfestigkeit 0,6–7,6 MPa im gesamten Bereich | Niedrig bis mittel – dekorative Qualität; verbeult bei punktueller Belastung und verformt sich leicht |
| Hitzebeständigkeit | Dauerbetrieb ca. 80-120 °C, kurzzeitig bis 180 °C ohne Erweichung | Erweicht und verformt sich oberhalb von etwa 60 °C; nicht für die Wärmebehandlung geeignet |
| Wasseraufnahme | Sehr niedrig, unter 1 %; geschlossene Zellen bleiben versiegelt | Höher; Schnittkanten nehmen Wasser auf und die Platte quillt bei Feuchtigkeit auf |
| Harzkompatibilität | Gut – kompatibel mit Epoxidharz, Vinylester und Polyester; löst sich nicht auf | Schlecht – quillt auf, wird weich und zerfällt bei Kontakt mit Epoxidharz oder Styrol |
| Feuer und Rauch | Meerestechnik flammhemmende Typen (DNV-/IMO-Typgenehmigungen); geringer Rauch, geringe Toxizität | Bestenfalls grundlegende Flammhemmung; starker Rauch; ungeeignet für geschlossene Fächer |
| Dimensionsstabilität | Exzellent; stabil über Temperatur- und Feuchtigkeitszyklen hinweg | Arm; verzieht sich und schrumpft bei Temperaturänderungen |
| Verarbeitung | CNC-Bearbeitung, Nuten, Perforieren, Thermoformen; Konzipiert für Vakuuminfusion und Handauflegen | Sägen, Schrauben und Kleben; nicht in Vakuum- oder Hochdruckprozessen einsetzbar |
Zwei Zeilen in dieser Tabelle verdienen Hervorhebung, da sie von Käufern unterschätzt werden. Die erste ist die Harzkompatibilität: Eine extrudierte Platte verbindet sich nicht einfach weniger gut mit Polyester- oder Vinylesterharz, sondern kann durch das Styrol im Harz angegriffen werden und die Zellstruktur an der Klebelinie verlieren. Der zweite Grund ist die Hitze: Ein Kern, der bei 60 °C erweicht, versagt in einer Platte, die im Betrieb 70 °C erreicht, egal wie dick die Außenschicht ist.
Der struktureller Kern wird als abgestufte Familie verkauft, da es sich bei „ PVC-schaumkern “ nicht um ein Material, sondern um eine Reihe von Dichten mit unterschiedlichen Aufgaben handelt. Die folgende Tabelle zeigt den strukturellen Bereich UNION COMPOSITES StruCell® , vom auf Isolierung ausgerichteten Ende mit niedriger Dichte bis zum Ende mit hoher Belastung.
| Sorte | Dichte (kg/m³) | Druckfestigkeit (MPa) | Zugfestigkeit (MPa) | Scherfestigkeit (MPa) | Typische Rolle |
|---|---|---|---|---|---|
| StruCell® P45 | 48 | 0.6 | 1.4 | 0.5 | Kühlkette, isolierungsgeführte Paneele, LNG-Stützstrukturen |
| StruCell® P60 | 60 | 0.93 | 1.8 | 0.76 | Windflügelgehäuse und -gondeln, Bootsbau, Wohnmobilaufbauten |
| StruCell® P80 | 80 | 1.4 | 2.5 | 1.15 | Meerestechnik Konstruktionen, Sportgeräte, allgemeine Sandwichpaneele |
| StruCell® P100 | 100 | 2.0 | 3.5 | 1.44 | Meerestechnik Sandwichstrukturen mit guter Harzverträglichkeit |
| StruCell® P130 | 120-150 | 3.0 | 4.5 | 2.1 | Starr meerestechnik Verbundwerkstoffe, Beschilderungs- und Industriebleche, Automobildichtungen |
| StruCell® P200 | 200 | 4.8 | 7.1 | 3.5 | Autoklaven- und Infusionsteile, Klingen, Trennwände, Werkzeuge |
| StruCell® P250 | 250 | 6.2 | 9.2 | 4.0 | Hochbelastbare meerestechnik Strukturen, Luft- und Raumfahrtwerkzeuge, Automobilteile |
| StruCell® P300 | 290-330 | 7.6 | 11 | 5.9 | Höchste Tragfähigkeit im Sortiment; Punktlasten und Bolzenauszug |
Beachten Sie das Muster: Mit zunehmender Dichte steigt die Festigkeit schneller als die Masse. Übergang von 48 kg/m³ bis 100 kg/m³ mehr als das Dreifache der Druckfestigkeit bei etwa doppeltem Gewicht. Aus diesem Grund ist die Kernauswahl eher eine Design- als eine Kaufentscheidung – und warum „die billigste Platine verwenden, die Sie finden können“ selten die günstigste Antwort ist. Klassenspezifische Seiten wie z StruCell® P250 und StruCell® P300 listet die vollständigen Eigenschaftssätze für das Hochlastende der Familie auf, während die Die Übersicht über das Strukturschaumkernsortiment StruCell® deckt die gesamte Serie ab.
Ein strukturelles Kerndatenblatt liefert Ihnen fünf Zahlen, die bei Berechnungen von Bedeutung sind: Dichte, Druckfestigkeit, Druckmodul, Scherfestigkeit und Schermodul. Werbetafeln bieten in der Regel nichts davon, da von keinem Ingenieur erwartet wurde, dass sie sie strukturell verwenden.
Die Druckfestigkeit bestimmt, was unter einer Punktlast oder einer harten Stelle geschieht – einem Kielblock, einem Beschlag, einem Hebepunkt, einer Schraubenscheibe. Im StruCell® -Bereich reicht dieser von 0,6 MPa (P45) bis 7,6 MPa (P300).
Der Druckmodul bestimmt die Durchbiegung. Ein Kern mit hoher Festigkeit, aber niedrigem Modul ermöglicht es den Häuten dennoch, sich unter Belastung enger zusammenzubewegen, was sich in der Weichheit des Panels bemerkbar macht. Der Bereich reicht von 50 MPa bis 450 MPa.
Die Scherfestigkeit ist die primäre strukturelle Aufgabe des Kerns in einer Sandwichplatte: Sie überträgt die Last zwischen den Schalen. Der Bereich reicht von 0,5 MPa bis 5,9 MPa.
Der Schermodul steuert, wie stark sich das Paneel beim Biegen durchbiegt und wie es sich bei Torsion verhält – relevant für Rümpfe, Rotorblätter und lange Paneele.
Die Dehnung bei Scherversagen gibt Aufschluss darüber, ob der Kern spröde versagt oder zunehmend nachgibt, was sich auf die Schadenstoleranz auswirkt.
Wenn ein Design Einsätze, Stollen, Motorbetten oder Decksbeschläge umfasst, muss der Kern auch lokalem Quetschen standhalten, damit das Befestigungselement seine Vorspannung behält. Das ist der Konstruktionsfall, bei dem eine Sorte mit hoher Dichte wie StruCell® P300 ihr Gewicht verdient: bei 290–330 kg/m³ Es bietet eine Druckfestigkeit von 7,6 MPa und eine Scherfestigkeit von 5,9 MPa bei einem Druckmodul von 450 MPa. Wenn Ihr Projekt einen geformten Kern anstelle von flachen Blechen benötigt – Falze, Verjüngungen, Perforationen oder komplexe Konturen – sind die gleichen Qualitäten verfügbar wie CNC-gefräste PVC-Schaumteile.
' StruCell® P300 Technisches Datenblatt Durchschnittswerte: Druckfestigkeit 7,6 MPa, Zugfestigkeit 11 MPa, Scherfestigkeit 5,9 MPa und Schermodul 120 MPa – die höchste Tragfähigkeit im StruCell® strukturellen PVC-schaumkern -Bereich.'
Hitze und Wasser sind die beiden Betriebsbedingungen, die ein ausgetauschtes Material am schnellsten freilegen. Beides ist vor dem Kauf messbar.
Hitze. struktureller PVC-schaumkern ist so konzipiert, dass es die Laminatverarbeitung (Exotherme, Nachhärtung) und den Heißbetrieb übersteht: kontinuierliche Arbeitstemperaturen im Bereich von 80–120 °C, mit kurzfristigen Abweichungen bis etwa 180 °C, je nach Sorte. Extrudierte Platten in Werbequalität beginnen ab etwa 60 °C zu erweichen und verformen sich in einem heißen Fahrzeug, hinter einer Verglasung oder in einer Platte, die der Sommersonne ausgesetzt ist. Wenn das fertige Teil nachgehärtet, lackiert und gebrannt wird oder einfach in einer dunklen Farbe draußen gelassen wird, ist die extrudierte Platte aufgrund dieses einzigen Unterschieds nicht mehr im Gespräch.
Wasser. struktureller Kern hält die Wasseraufnahme unter 1 % und hält sie dort, da die Zellwände vernetzt sind und die Zellen auch nach der Bearbeitung versiegelt bleiben. Werbekarton nimmt mehr auf, und die Schnittkante ist der Eintrittspunkt: Kanten leiten Feuchtigkeit ab, die Platte quillt auf und eine Platte, die in den Werkstattzelten im Einsatz war, war flach. Für alles, was Bilgenwasser, Regen, Abwaschungen oder Kondenswasser sieht, ist der Mechanismus derselbe wie in beschrieben PVC-schaumkern Wasseraufnahme erklärt – und das ist der Grund, warum meerestechnik Spezifikationen eine Kerndichte und ein Harzsystem anstelle einer Plattendicke nennen.
„Eine Langzeitstudie von Sandwichstrukturen aus E-Glas/Polyester-Deckschichten, die mit einem PVC-schaumkern verbunden sind, überwachte die Feuchtigkeitsaufnahme über 11 Monate unter Eintauchen und zeigte, dass das hygroskopische Verhalten der Platte dem vollständigen Aufbau von Kern und Haut und nicht nur den Deckschichten allein folgt.“
Der gerillte und mit Gittergewebe unterlegte Kern lässt das Harz über die Kernoberfläche statt durch sie hindurch wandern – ein Merkmal von Laminierkernen, nicht von Werbekartons.
Dies ist der technische Kern der Board-versus-Core-Frage und die Ursache für die meisten Feldausfälle.
Polyester- und Vinylesterharze enthalten Styrol und Styrol ist ein Lösungsmittel für unvernetztes PVC. Bringen Sie eine extrudierte Werbetafel mit Laminierharz in Kontakt und die Chemie wirkt gegen Sie: Die Oberfläche wird weicher, die Zellstruktur kollabiert an der Grenzfläche und die Klebefuge wird zu einer schwachen, gummiartigen Schicht statt einer strukturellen Verbindung. Bei einer Vakuuminfusion erfolgt der gleiche Angriff unter Druck, und da auch der Kern komprimiert wird, kann sich der Schaden mehrere Millimeter in die Schicht hinein erstrecken.
struktureller Kern ist vernetzt, daher beständig gegen Styrol und bleibt formstabil, während das Laminat aushärtet. Es wurde außerdem entwickelt, um die Harzaufnahme zu kontrollieren, sodass die Platte leicht bleibt und das Laminat ordnungsgemäß benetzt wird. Bei der Infusion wird der Kern normalerweise mit einer gerillten oder perforierten Oberfläche versehen, damit das Harz über die Kernoberfläche statt durch sie hindurch wandern kann – der in beschriebene Mechanismus gerillt PVC-schaumkern für schnellere Infusion . Der komplette Aufbau, vom Gelcoat über den Kern bis zur Haut, wird in der Anleitung behandelt Sandwichplatten mit PVC-schaumkern.
Eine nützliche Faustregel, wenn Sie ein unbekanntes Blatt erhalten: Fragen Sie nach der Kompatibilitätserklärung des Harzes und dem Verfahren, für das es zugelassen ist. Wenn die Antwort „wird für Beschilderungen verwendet“ lautet, handelt es sich nicht um einen Laminierkern, egal wie überzeugend sich das Muster in der Hand anfühlt.
Beide Materialien haben ihren legitimen Platz. Der Fehler besteht nicht darin, das falsche Polymer zu wählen, sondern darin, die falsche Prozessfamilie für die Aufgabe zu wählen, die das Teil erfüllt.
Extrudierter Karton in Werbequalität erfüllt wirklich hervorragend das, wofür er entwickelt wurde: flache, trockene, dekorative Arbeiten mit geringer Belastung, bei denen eine bedruckbare Oberfläche wichtiger ist als die Scherfestigkeit.
Beschilderung und Display: bedruckte Tafeln, Messestände, Ladenbeschriftung, POS-Displays und Museumsgrafiken.
Innenausbau: Küchen- und Badezimmerschrankkorpusse, Kleiderschrankrückwände, Trennwände und Wandverkleidungen in Trockenbereichen.
Möbel und Einrichtungsgegenstände: vakuumgeformte Stuhllehnen, Tischplatten, Regale und Ladeneinrichtungen.
Modellbau und Prototyping: Architekturmodelle, Mock-ups und visuelle Prototypen, bei denen das Aussehen im Vordergrund steht.
Industrielle Blecharbeiten: Tankauskleidungen im lösungsmittelfreien Einsatz, Kanalabdeckungen, Maschinenschutz und Reinraumverkleidungen.
In jedem dieser Fälle wird das Teil durch seine eigene Dicke, durch einen Rahmen oder durch ein Substrat versteift – nicht durch eine geklebte Haut. Das ist die Grenze: Sobald das Teil für seine Festigkeit auf eine geklebte Haut angewiesen ist, verlagert sich die Anforderung in den strukturellen Bereich.
struktureller PVC-schaumkern gibt es für gleichzeitig leichte und hochbelastete Teile, die mit flüssigem Harz oder mit Hitze und Druck hergestellt werden.
Meerestechnik : Rümpfe, Decks, Aufbauten, Schotte, Maschinenbetten, Ruder und Auftriebsstrukturen – siehe Zusammenfassung von Strukturschaum für den Marinesektor Kern . Kernsorten im Bereich 80-250 kg/m³ Hier dominieren Bänder, wobei Güteklassen mit geringer Dichte für Auftriebs- und Isolationsaufgaben verwendet werden.
Windenergie: Rotorblattschalen, Schernetze, Gondelabdeckungen und Wurzelabschnitte, bei denen der Kern Infusion, Exotherme und Ermüdung überstehen muss – die in beschriebene Aufgabe PVC-schaumkern für Rotorblätter von Windkraftanlagen.
Transport: Bus- und LKW-Karosserieteile, Böden, Kühlkofferaufbauten, Schieneninnenräume und Batteriegehäuse, bei denen Steifigkeit, Gewicht und Brandverhalten gemeinsam spezifiziert werden.
Luft- und Raumfahrt und Werkzeugbau: Autoklavenstabiler Kern für Werkzeugbretter, Innenverkleidungen und Prototypenstrukturen.
Industrie und Zivil: Sandwichpaneele für Kühltürme, Tanks, Gehwege, Verkleidungen und Strukturreparaturlaminate.
Sport und Freizeit: Kajaks, Paddleboards, Surfbretter, Folien und leichte Verbundausrüstung.
| Anwendung | PVC-Schaumplatte (Werbequalität) | struktureller PVC-schaumkern | Warum |
|---|---|---|---|
| Gedruckte Beschilderung, Anzeige | Geeignet | Überspezifiziert | Oberflächenbeschaffenheit und Kosten entscheiden; keine Strukturpflicht |
| Trockene Innenschränke | Geeignet | Überspezifiziert | Kein Harz, keine Dauerbelastung, kein Feuchtigkeitswechsel |
| Bootsrumpf, Deck, Schott | Ungeeignet | Erforderlich | Styrolkontakt, Schlaglasten, Feuchtigkeit, Zertifizierung |
| Windblattschale oder -netz | Ungeeignet | Erforderlich | Vakuuminfusion, Exotherme, Ermüdung, 20 Jahre Lebensdauer |
| Kühlwagen-Aufbau | Riskant | Erforderlich | Temperaturwechsel, Feuchtigkeit, verklebte Felle, Straßenvibrationen |
| Autoklavenwerkzeuge | Ungeeignet | Erforderlich | Wiederholte 120–180 °C-Zyklen und Vakuumdruck |
| Auftrieb und Auftrieb | Arm | Erforderlich | Geschlossene Zellen, geringe Wasseraufnahme, Druckfestigkeit in der Tiefe |
| Batteriegehäuse, EV-Panel | Ungeeignet | Erforderlich | Feuerverhalten, Steifigkeit, Einlagenretention |
Das Muster in der rechten Spalte ist konsistent: Überall dort, wo Harz, Hitze, Feuchtigkeit und Dauerbelastung zusammen auftreten, ist die Strukturfamilie die einzig sichere Wahl. Wo keines davon auftaucht, ist Werbetafel ein vollkommen rationales Material.
Entscheiden Sie sich für extrudierte PVC-Schaumstoffplatten in Werbequalität, wenn alle der folgenden Punkte zutreffen:
Das Teil ist dekorativ oder leicht belastet und ist für die Steifigkeit nicht auf eine geklebte Haut angewiesen.
Der Betrieb erfolgt trocken und bei mäßiger Temperatur – drinnen oder draußen, ohne direkte Sonneneinstrahlung und ohne Wärmewechsel.
Die Befestigung erfolgt mechanisch oder mit Kontaktkleber , nicht mit Polyester, Vinylester oder Epoxid laminiert.
Dicke und Oberflächenbeschaffenheit sind die Spezifikation und für die Genehmigung sind keine Datenblatteigenschaften erforderlich .
Wasserkontakt ist zufällig und die Kanten können versiegelt werden.
Unter diesen Bedingungen ist die Platte günstig, lässt sich schnell verarbeiten und ist völlig zweckdienlich. Es gibt keinen technischen Grund, für den Strukturkern in einem Ladenbaupaneel zu bezahlen.
Wählen Sie geformte, vernetzte Strukturelemente PVC-schaumkern sobald eine dieser Bedingungen zutrifft – und betrachten Sie zwei oder mehr als feste Anforderung:
Der Kern wird mit flüssigem Harz durch Handauflegen, Vakuumverpacken, Infusion, RTM oder Pressformen verbunden.
muss das Bauteil Scher- und Biegebelastungen aufnehmen . Als Sandwichkonstruktion
Der Service umfasst Feuchtigkeit, Salzwasser, Kondenswasser oder Abwaschen.
Bei der Verarbeitung oder Wartung sind Temperaturen über 60 °C erforderlich – Nachhärtung, Autoklav, solarbetriebene Panels, Motorräume.
Es gibt Punktlasten, Einsätze oder Verbindungselemente , die die Vorspannung im Kern aufrechterhalten müssen.
Das Projekt erfordert eine Zertifizierung oder Rückverfolgbarkeit – Genehmigung der Klassifikationsgesellschaft, Brandverhalten oder dokumentierte Chargenaufzeichnungen.
Das Gewicht ist ein Designfaktor, daher muss das Panel so leicht sein, wie es der Lastfall zulässt.
Der schnellste Test besteht darin, zu fragen, was passiert, wenn der Kern versagt: Lautet die Antwort „die Platte ist Schrott“ oder „das Teil ist unsicher“, muss das Material strukturell sein – und der Dichtegrad sollte aus dem Lastfall und nicht aus der Preisliste stammen.
Karton ist pro Blatt günstiger, daher sieht der Ersatz bei einer Bestellung attraktiv aus. Der entscheidende Vergleich sind die Gesamtkosten, und dieser verläuft normalerweise umgekehrt:
Zusätzliches Harz und Gewicht. Ein Kern, der Harz aufnimmt, verbraucht Laminatharz und fügt Kilos hinzu, die ein Leben lang im Teil verbleiben. Auf einem Boot oder einem Fahrzeug ist das Gewicht, das transportiert werden muss, ein dauerhafter Betriebskostenfaktor.
Nacharbeiten. Ein delaminierter oder gequetschter Kern kann nicht unsichtbar repariert werden. Das Herausschneiden eines weichen Plattenabschnitts, das Schälen und erneute Laminieren kostet in der Regel ein Vielfaches des Materialunterschieds.
Ablehnungsrisiko. Gutachter, Klassengesellschaften und OEM-Qualitätstore verlangen ein Materialdatenblatt. Eine Platte ohne strukturelle Eigenschaften und ohne Zertifikat bleibt bei der Inspektion stehen, unabhängig davon, wie gut das Laminat ist.
Dienstausfälle. Platten, die im Betrieb aufquellen, sich verziehen oder weich werden, führen zu Garantieansprüchen, und die Abwicklung von Garantieansprüchen für ein Laminat ist teuer.
Ausfallzeit. Bei einem gelieferten Projekt, das nach der Lieferung neu entkernt werden muss, fallen die Kosten für Zugang, Demontage und Nachbearbeitung an – diese sind im ursprünglichen Materialangebot nicht aufgeführt.
Die ehrliche Zusammenfassung: Kaufen Sie Werbetafeln, wenn es um Werbezwecke geht, und kaufen Sie Strukturkern, wenn es um Strukturzwecke geht. Wenn beides über diese Grenze hinweg gemischt wird, verlieren Projekte Geld.
Dies sind die Fehler, die in Verbundwerkstätten immer wieder auftreten und denen man mit einfachen Mitteln vorbeugen kann.
Stärke anhand des Gewichts beurteilen. Die Werbetafel ist schwerer als der Strukturkern und fühlt sich daher stabiler an. In Wirklichkeit stammt seine Dichte größtenteils vom Füllstoff und beträgt 300-700 kg/m³ extrudierte Platten können bei einem kleinen Bruchteil der Belastung von 100 kg/m⊃3 zerdrückt werden; geformter Kern trägt. Vorbeugung: Fragen Sie nach der Druck- und Scherfestigkeit, nicht nur nach der Dichte.
„Geschlossenzellig“ als vollständige Spezifikation behandeln. Beide Materialien werden als geschlossenzellig beschrieben, doch nur eines übersteht den Kontakt mit Styrol und wiederholte Hitzezyklen. Prävention: Fordern Sie im Datenblatt eine Erklärung zur Harzkompatibilität und einen Betriebstemperaturbereich an.
Laminierte Werbetafel mit Polyester- oder Vinylesterharz. Das Styrol im Harz greift das unvernetzte PVC an, weicht die Klebefuge auf und lässt manchmal die Oberflächenzellen kollabieren. Das Laminat kann an dem Tag perfekt aussehen und Wochen später versagen. Vorbeugung: Überprüfen Sie vor jedem Nasslaminieren die Vernetzung und die Prozessfreigabe.
Verwendung einer Platte in einem Teil, das nachgehärtet oder autoklaviert werden soll. Sobald das Teil in einen Ofen mit einer Temperatur von über etwa 60 °C gelangt, kann eine extrudierte Platte weich werden, sich verziehen und die Häute mitreißen. Vorbeugung: Bestätigen Sie die kontinuierlichen und kurzfristigen Temperaturgrenzen des Kerns anhand des Aushärtungszyklus, nicht nur der Betriebstemperatur.
Ignorieren der Schnittkante im Nassbetrieb. Ein versiegelter geformter Kern und eine unversiegelte extrudierte Platte verhalten sich an bearbeiteten Kanten unterschiedlich; Letzteres leitet Wasser ab und quillt auf. Vorbeugung: Legen Sie einen Kern mit einer Wasseraufnahme von weniger als 1 % fest und versiegeln Sie die Kanten als sekundären Schutz.
Vorausgesetzt, die Zertifizierung kann später arrangiert werden. Meerestechnik und Transportprojekte verlangen in der Genehmigungsphase Flammenleistung, Rauchverhalten und Chargenrückverfolgbarkeit – Eigenschaften, die in ein Strukturschaumprogramm integriert sind und nicht nachträglich hinzugefügt werden können. Prävention: Überprüfen Sie die Dokumentation, bevor Sie das Material bestellen, insbesondere für geschlossene Abteile und Innenräume von öffentlichen Verkehrsmitteln.
Es lohnt sich, die Liste um eine weitere Angewohnheit zu ergänzen: die getrennte Lagerung der beiden Materialien in der Werkstatt. Da sie gleich aussehen, ist der schnellste Weg, die falsche Folie einzulegen, wenn beide in Reichweite der Laminierstation liegen.
Führen Sie diese Sequenz aus, bevor Sie Material bestellen. Es dauert ein paar Minuten und verhindert die meisten Substitutionsfehler.
Definieren Sie die Pflicht. Schreiben Sie einen Satz: „Der Kern muss ___ Last, in ___ Umgebung, bei ___ Temperatur, für ___ Jahre tragen.“ Wenn die Antwort Scherung, Biegung oder Stoß umfasst, befinden Sie sich im strukturellen Bereich.
Benennen Sie den Prozess. Handauflegen, Vakuumverpacken, Infusion, RTM, Presse oder Autoklav. Extrudierte Werbetafeln sind bei jedem Flüssigharz- oder Hochtemperaturverfahren nicht geeignet.
Legen Sie die Servicebedingungen fest. Maximale und minimale Temperatur, Feuchtigkeitseinwirkung, chemischer Kontakt, UV-Einwirkung und erwartete Lebensdauer. Die Temperatur nach dem Aushärten gilt als Betriebsbedingung.
Wählen Sie einen Dichtebereich aus dem Lastfall. Beginnen Sie mit der Sorte, die die vorgesehene Scher- und Druckspannung mit einem sinnvollen Spielraum aushält; Überprüfen Sie Punktlasten und Einsätze auf Druckfestigkeit und Modul.
Kompatibilität bestätigen. Harzsystem, Gelierzeit und Exotherme sowie die genehmigte Prozessliste und Temperaturgrenzen des Kerns.
Wählen Sie die Oberfläche. Glatt zum Handauflegen und Flachkleben; gerillt oder perforiert für Infusions- und dicke Laminate; mit Gittergewebe versehen, wobei der Kern auf einer gebogenen Form seine Form behalten muss; Konturschnitt, bei dem das Teil doppelt gekrümmt ist.
Überprüfen Sie die Abmessungen und Dickentoleranz. Stellen Sie sicher, dass Plattengröße, -dicke und -toleranz mit Ihrem Schnittplan übereinstimmen, insbesondere wenn der Kern mit einer Verjüngung oder einem Falz bearbeitet wird.
Dokumentation bestätigen. Datenblatt, Chargenprotokolle, Zertifikate und – bei Exporten – die Erklärung, die die Regulierungsbehörde Ihres Kunden erwartet.
Schützen Sie die Lieferung. struktureller Kern sollte flach, trocken und vor direkter Sonneneinstrahlung geschützt gelagert werden; Schnittkanten und bearbeitete Flächen sollten bis zur Laminierung sauber gehalten werden.
Notieren Sie die Entscheidung. Bewahren Sie Güteklasse, Dichte und Datenblattreferenz in der Projektdatei auf, damit das nächste Panel das gleiche Material verwendet – und damit die Wahl verteidigt werden kann, wenn sie in Frage gestellt wird.
Da die richtige Antwort auf „Board oder Kern“ normalerweise „Kern in der richtigen Dichte“ lautet, finden Sie hier den praktischen Spezifikationsbereich, den UNION COMPOSITES unter dem Namen StruCell® liefert. Es handelt sich um dieselbe Materialfamilie, auf die auf der gesamten Website verwiesen wird PVC-Schaum-Kernverbundplatten und Blatt.
Acht Dichtestufen decken die gesamte Spanne von isolierungsgeführten Arbeiten bis hin zu höchsten Lagerbelastungen ab:
StruCell® P45 (48 kg/m³) – thermische Beanspruchung und leichte Scherung; Wärmeleitfähigkeit ca. 0,035 W/m·K; Kühlkette, Isolierplatten und Stützstrukturen mit meerestechnik Zertifizierung.
StruCell® P60 (60 kg/m³) und StruCell® P80 (80 kg/m³) – die Arbeitsqualitäten für den Bootsbau, Wohnmobilaufbauten, allgemeine Sandwichpaneele und Sportgeräte.
StruCell® P100 (100 kg/m³) – meerestechnik Sandwichstrukturen, bei denen ein Gleichgewicht zwischen Festigkeit, Gewicht und Harzverträglichkeit erforderlich ist.
StruCell® P130 – Dichte 120-150 kg/m³ mit flammhemmender Wirkung; starr Industrieblech, meerestechnik Verbundwerkstoffe, Transportinnenteile.
StruCell® P200 (200 kg/m³) – Autoklaven- und Infusionsteile, Schaufelstrukturen, Schotte und Werkzeuge mit einer Dickentoleranz von 0,2 mm, verfügbar für Werkzeugarbeiten in der Luft- und Raumfahrt.
StruCell® P250 (250 kg/m³) – hochbelastbare meerestechnik Strukturen, Luft- und Raumfahrtwerkzeuge und Automobilkomponenten; Druckfestigkeit 6,2 MPa, Zugfestigkeit 9,2 MPa.
StruCell® P300 (290-330 kg/m³) – die höchste Tragfähigkeit in der Familie: 7,6 MPa Druckfestigkeit, 11 MPa Zugfestigkeit und 5,9 MPa Scherfestigkeit, für konzentrierte Lasten und das Herausziehen von Befestigungselementen.
Die Plattengröße nimmt mit zunehmender Dichte ab, da Blöcke mit höherer Dichte in kleineren Formen gepresst werden. Glatte Bretter werden neben gerillten, perforierten und konturierten Brettern geliefert, deren Breite dem Rillenmuster folgt:
| Sorte | Glatte Brettergröße (mm) | Gerillte/perforierte und konturierte Brettergröße (mm) | Dickenbereich (mm) |
|---|---|---|---|
| P45 | 2600 × 1200 | 1300 × 1200 | 2 - 85/86 |
| P60 | 2450 × 1150 | 1220 × 1150 | 1/1,2 - 75 |
| P80 | 2280 × 1080 | 1140 × 1080 | 1/1,2 - 70 |
| P100 | 2100 × 1000 | 1050 × 1000 | 3 - 60 |
| P130 | 1900 × 900 | 950 × 900 | 3 - 55 |
| P200 | 1600 × 750 | 800 × 750 | 5 - 50 |
| P250 | 1500 × 700 | 740 × 700 | 5 - 45 |
| P300 | 1300 × 610 / 1300 × 620 | 650 × 620 | 15/16 - 40 |
Die Dickentoleranz liegt bei bearbeiteten Sorten bei ±0,2 mm. Andere Dicken und Plattengrößen werden auf Bestellung hergestellt. Senden Sie die Plattenzeichnung und wir bestätigen die Machbarkeit und die Lieferzeit. Wenn Sie den Kern vorgeformt, nach einem bestimmten Muster gerillt oder als Bausatz zugeschnitten benötigen, deckt das gleiche Programm CNC-gefräste Schaumstoffkernteile und gerillte Platten für die Infusion ab.
Glatte Platte – zum Handauflegen, Flachkleben und für allgemeine Plattenarbeiten.
Gestanzte/perforierte Platte – Harzbewegung durch die Dicke für dicke Laminate.
Rillenbrett , ein- oder doppelseitig – Harzkanäle für Infusion und RTM.
Gerillte und gestanzte Platte – kombinierte Fließwege für schnelle, vollständige Benetzung.
Scrim Board – ein Fasernetzrücken, der den Kern auf gebogenen Formen zusammenhält und Lücken an den Verbindungsstellen verhindert.
Gelege- und gestanztes Brett, , hyperbolisches (doppelt gekrümmtes) Brett und hyperbolisches gestanztes Brett – für komplexe Geometrie und große konturierte Teile.
Kundenspezifische Oberflächen – bearbeitete Muster, Falze und Verjüngungen nach Zeichnung.
Ein struktureller Kern ist nur so nützlich wie der Papierkram dahinter. UNION COMPOSITES fertigt die StruCell® PVC-schaumkern Reihe in Changzhou, China, unter einem ISO 9001-Qualitätssystem mit Chargenaufzeichnungen und Rückverfolgbarkeit vom Schäumen bis zur Verpackung, und die Serie trägt die Zertifizierung, die für meerestechnik , Transport- und Industrieprojekte erforderlich ist.
| Artikelstatus | – |
|---|---|
| Qualitätssystem | ISO 9001 |
| Klassifikationsgesellschaft | DNV·GL-Zertifizierung, Zertifikat-Nr. TAK00001DV, für meerestechnik strukturelle Anwendungen |
| Flammenleistung | Flammhemmende Typen nach UL94 V-0; meerestechnik flammhemmende Formulierungen mit geringer Rauchentwicklung und geringer Toxizität |
| Stoffkonformität | RoHS-konform |
| Testmethoden | In der gesamten Serie wird auf ISO 845 (Dichte), ISO 844 (Kompression) und ASTM D2842 (Wasseraufnahme) verwiesen |
| Dokumentation | Chargenprotokolle, ERP-Rückverfolgbarkeit und Prüfberichte werden pro Bestellung ausgestellt |
„Gemäß dem IMO-FTP-Code 2010 (Resolution MSC.307(88)), Teil 2, müssen Oberflächenmaterialien, die für Schiffe bestimmt sind, Rauchdichte- und Toxizitätstests bestehen, die üblicherweise nach ISO 5659-2 durchgeführt werden, bevor sie für meerestechnik Innenräume zugelassen werden können.“
Kommerziell ist das Programm sowohl für die Prototypenerstellung als auch für die Volumenfertigung ausgelegt: Es gibt keine Mindestbestellmenge, , kostenlose A4-Muster stehen zur Bewertung zur Verfügung, kleine Chargen werden in 5–7 Tagen versandt und volle Containermengen in 15–20 Tagen . Durch die Direktlieferung ab Werk bleiben die strukturellen PVC-schaumkern -Preise 20–30 % unter denen vergleichbarer europäischer und US-amerikanischer Marken, und die technische Unterstützung umfasst Kernauswahl, Prototypenentwicklung, Unterstützung bei der CNC-Programmierung und Optimierung des Laminatprozesses.
PVC-Schaumplatten (Sunboard, Celuka-Platte) werden durch kontinuierliche Extrusion für Beschilderungen und Innenausbau mit Dichten von etwa 300–700 kg/m⊃3 hergestellt; und kein Strukturdatenblatt. PVC-schaumkern wird durch Formschäumen als vernetztes, geschlossenzelliges Material bei 45–300 kg/m³ hergestellt, wobei Druckfestigkeit, Scherfestigkeit und Harzkompatibilität spezifiziert sind, sodass es zu einer Sandwichplatte laminiert werden kann.
Nein. Sunboard ist ein Marktname für extrudierte PVC-Schaumstoffplatten in Werbequalität. Es teilt das Basispolymer und die geschlossenzellige Struktur, jedoch nicht die Vernetzung, den Dichtebereich, die mechanischen Eigenschaften oder die Zertifizierung – es kann daher nicht als Sandwichkern in kunstharzgebundenen Strukturen verwendet werden.
Nur wenn das Teil trocken, unbelastet und mit Kleber statt Laminierharz verklebt ist. Bei jedem Flüssigharzverfahren (Handauflegen, Vakuumverpacken, Infusion, RTM) oder bei jeder Aushärtung bei erhöhter Temperatur kann extrudiertes Brett an der Verbindungslinie erweichen, aufquellen oder kollabieren. Für diese Prozesse ist ein geformter, vernetzter Strukturkern erforderlich.
Denn diese Harze enthalten Styrol, ein Lösungsmittel für unvernetztes PVC. Wenn der Kern nicht vernetzt ist, greift das Styrol die Zellwände an der Grenzfläche an und die Verbindungslinie verliert an Festigkeit. Vernetzter Strukturschaum ist so formuliert, dass er Styrol widersteht und während der Aushärtung und Nachhärtung stabil bleibt.
Gehen Sie vom Lastfall aus und nicht vom Preis. Sorten mit geringer Dichte um 45–80 kg/m³ Geeignet für isolierte Paneele und leichte Scherarbeiten. 100-130 kg/m³ deckt allgemeine meerestechnik und Transport-Sandwicharbeiten ab; 200-250 kg/m³ ist die Wahl für Autoklaventeile, Schaufeln, Schotte und hochbelastete meerestechnik Strukturen; und 290-330 kg/m³ wird dort eingesetzt, wo konzentrierte Lasten, Einsätze und das Herausziehen von Befestigungselementen dominieren.
struktureller -Typen sind dafür ausgelegt: Dauerbetrieb im Bereich von 80–120 °C und kurzfristige Ausschläge bis etwa 180 °C, je nach Typ. Extrudierte Werbetafeln beginnen bei etwa 60 °C zu erweichen und sind nicht für Nachhärtung, Autoklavenzyklen oder solarbetriebene Dunkelpaneele geeignet.
Fragen Sie nach drei Dingen: dem Prozess, für den die Platte zugelassen ist, den Druck- und Scherfestigkeitswerten und den Temperaturgrenzen. Ein Strukturlieferant wird Ihnen umgehend mit einem Datenblatt antworten. Eine Werbetafel weist diese Zahlen überhaupt nicht auf und die Dichte liegt normalerweise über 300 kg/m³ ohne Angabe mechanischer Eigenschaften.
Der StruCell® Bereich umfasst je nach Sorte 1–85 mm, mit Blechgrößen von 2600 × 1200 mm bis hin zu 650 × 620 mm mit zunehmender Dichte – zum Beispiel P60 bei 2450 × 1150 mm, P200 bei 1600 × 750 mm und P300 bei 1300 × 610 / 1300 × 620 mm. Die Dickentoleranz beträgt bei maschinell bearbeiteten Sorten ±0,2 mm und kundenspezifische Größen werden auf Bestellung gefertigt.
Es gibt keine Mindestbestellmenge. Kostenlose Muster im A4-Format stehen zum Testen zur Verfügung. Kleine Chargen werden in 5–7 Tagen versandt und volle Containermengen in 15–20 Tagen.
Sorten mit hoher Dichte über 200 kg/m³ treten in Wurzelabschnitten und Scherstegen von Windflügeln, meerestechnik Rumpf- und Deckstrukturen rund um Armaturen, Luft- und Raumfahrt- und Industriewerkzeugen, Batteriegehäusen und allen Platten auf, bei denen Einsätze die Vorspannung behalten müssen. Leichtere Sorten dominieren große, leicht belastete Flächen, bei denen der Kern hauptsächlich die Aufgabe hat, die Schalen zu trennen.
PVC-Schaumstoffplatte und PVC-schaumkern sind keine konkurrierenden Versionen desselben Produkts – es handelt sich um zwei unterschiedliche Antworten auf zwei unterschiedliche Fragen. Eine extrudierte Werbetafel antwortet: „Wie stelle ich eine flache, bedruckbare und kostengünstige Platte her?“ Ein geformter, vernetzter Strukturkern antwortet: „Wie halte ich Scherkräfte aus, überlebe Harz und Hitze und halte ein Laminat zwanzig Jahre lang hell?“
Wenn Ihr Teil dekorativ, trocken und leicht belastet ist, kaufen Sie die Platte und geben Sie die Ersparnisse woanders aus. Wenn Ihr Teil laminiert, belastet oder Feuchtigkeit und Hitze ausgesetzt ist, geben Sie anhand der Dichte und des Datenblatts einen Strukturkern an, wählen Sie die Oberfläche aus, die zu Ihrem Prozess passt, und bewahren Sie die Dokumentation zusammen mit der Projektdatei auf. Diese einzige Entscheidung – Prozessfamilie vor Preis – verhindert die meisten der in diesem Artikel beschriebenen Fehler.
UNION COMPOSITES liefert den strukturellen StruCell® PVC-schaumkern -Bereich von 48 kg/m³ bis 300 kg/m³ in den Formaten glatt, gerillt, perforiert, Gelege und Konturschnitt, mit kostenlosen A4-Mustern und ohne Mindestbestellmenge. Senden Sie uns Ihre Plattenzeichnung, Ihren Lastfall und Ihr Verfahren, und unsere Ingenieure werden die Qualität bestätigen – oder Ihnen ehrlich sagen, wann eine Platte in Werbequalität die Aufgabe genauso gut erfüllen würde.
Sind Sie bereit, die Noten für Ihr Projekt zu vergleichen? Beginnen Sie mit dem PVC-schaumkern Programm , das StruCell® P300 PVC-schaumkern Seite für das High-Density-Ende des Sortiments oder fordern Sie ein kostenloses A4-Muster der Güteklasse an, die Ihrem Lastfall am nächsten kommt.
