المؤلف: محرر الموقع وقت النشر: 2026-02-28 الأصل: موقع
في عالم صناعة الألواح العازلة الذي يتطلب الكثير من المتطلبات، يظل تحقيق التوزيع الموحد للراتنج والترابط القوي بين الصفائح الأساسية والوجهية أحد التحديات الهندسية الأكثر أهمية. سواء بالنسبة لـ التطبيقات البحرية هياكل السفن المعرض للأحمال الديناميكية والتعرض للمياه المالحة، أو شفرات توربينات الرياح التي تواجه ملايين دورات الكلال، أو السيارات خفيفة الوزن وهياكل طائرات بدون طيار ، فإن التبلل غير الكامل يمكن أن يؤدي إلى فراغات وتصفيح وضعف الأداء. تعالج الصفائح الأساسية الرغوية المثقبة هذه المشكلات عن طريق إنشاء مسارات خاضعة للرقابة تعمل على تحسين تدفق الراتينج والتشابك الميكانيكي بشكل كبير أثناء عمليات ضخ الفراغ أو نقل صب الراتينج.
اللب الأساسي من رغوة PVC مادة هيكلية مفضلة في هذه التطبيقات نظرًا لبنيته ذات الخلايا المغلقة، ونسبة القوة إلى الوزن الممتازة، والتوافق مع أنظمة الراتنج الشائعة. أصبح عند تصميمها باستخدام ثقوب إستراتيجية، فإنها توفر جودة صفائحية فائقة مع الحفاظ على السمات الرئيسية مثل انخفاض امتصاص الماء والعزل الحراري. تتناول هذه المقالة العلوم الأساسية ومعايير الاختيار العملية والأداء الواقعي والمقايضات الرئيسية المرتبطة بأوراق اللب الأساسي من رغوة PVC المثقبة في ألواح الساندويتش المركبة.
يتم إنتاج اللب الأساسي من رغوة PVC من خلال الربط المتقاطع والرغوة الكيميائية لراتنج كلوريد البوليفينيل عند درجات حرارة تتراوح بين 150-200 درجة مئوية، مما يؤدي إلى بنية خلوية دقيقة تحتوي على خلايا مغلقة بنسبة تزيد عن 95%. ينتج عن ذلك مواد ذات كثافات تتراوح بين 45 كجم/م⊃3؛ (درجة P45) إلى 250 كجم/م⊃3؛ (درجة P250)، وقوة ضغط تصل إلى 6.2 MPa في الكثافات الأعلى، والتوصيل الحراري 0.035–0.055 واط/م·ك، وامتصاص الماء أقل من 1.5% وفقًا لمعيار ASTM D2842. تتحقق شهادة DNV·GL من هذه الخصائص من أجل التطبيقات البحرية والاستخدامات الصناعية، في حين أن تفاوت السُمك الذي يبلغ ±0.2 مم يضمن الدقة في بناء الألواح العازلة.
تؤدي إضافة الثقوب - التي يبلغ قطرها عادة 1.5 - 3 مم مرتبة في شبكات مربعة أو سداسية أو متداخلة بمراكز 20 - 50 مم - إلى إدخال قنوات رأسية من خلال مصفوفة الخلايا المغلقة منخفضة النفاذية. أثناء عملية قولبة نقل الراتينج بمساعدة الفراغ (VARTM)، تتيح هذه القنوات انتقال الراتينج عبر السُمك، مما يضمن تحقيق كل من الجلود المركبة العلوية والسفلية البلل الكامل. عندما يعالج الراتنج، فإنه يشكل 'دبابيس راتنجية' أو أعمدة منفصلة توفر تشابكًا ميكانيكيًا بالإضافة إلى الالتصاق الكيميائي، مما يؤدي في كثير من الأحيان إلى تحسين قوة القص بين الصفائح ومقاومة التقشير بنسبة 15-30٪ وفقًا لتقارير اختبار المواد المركبة الصناعية.
تجمع المعالجات السطحية في كثير من الأحيان بين الثقوب ('الألواح المثقوبة'') مع الأخاديد الخطية على أحد الجانبين أو كليهما، أو دعامة سكريم، لتحسين التدفق متعدد الاتجاهات بينما يحد هيكل الخلايا الدقيقة من امتصاص الراتنج الزائد خارج الثقوب الهندسية. يعد التوافق الكيميائي ممتازًا مع أنظمة البوليستر والفينيل إستر والإيبوكسي عبر درجات حرارة التشغيل من -50 درجة مئوية تقريبًا إلى +80 درجة مئوية (مع بعض التركيبات التي تمتد إلى -240 درجة مئوية إلى +100 درجة مئوية). تؤكد معايير مثل ASTM D2734 للمحتوى الفارغ وISO 9001 لاتساق التصنيع أن الثقب الأمثل يحافظ على السلامة الهيكلية مع تقليل البقع الجافة والعيوب المرتبطة بالحرارة بشكل كبير.
يتطلب تحديد نمط التثقيب المناسب مطابقة الخصائص الأساسية لعملية التصنيع المحددة ولزوجة الراتنج وهندسة الأجزاء. تتضمن التكوينات الشائعة ما يلي:

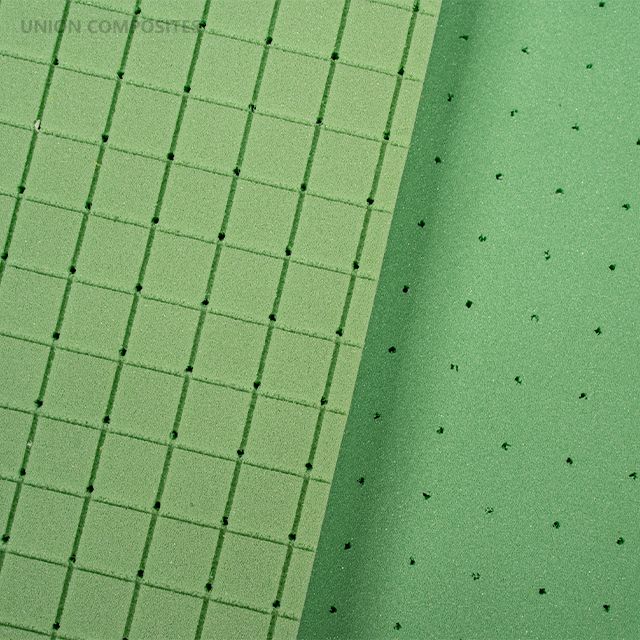

ألواح مثقوبة بسيطة : ثقوب بسيطة للتطبيقات الأساسية.
مخدد ومثقب (جانب واحد أو جانبان) : يجمع بين قنوات التوزيع الجانبية (عادةً أخاديد عميقة 1-2 مم) مع ثقوب للألواح العازلة المعقدة أو ذات المساحة الكبيرة.
المتغيرات المخفوقة أو الزائدية : لتحسين التعامل، أو الأشكال الهندسية المنحنية، أو إعدادات التسريب المتخصصة.
تشمل المقايضات الرئيسية زيادة متواضعة في استهلاك الراتينج (عادة 50-150 جم/م⊃2؛ امتصاص إضافي، إضافة 5-15% إلى الوزن النهائي) وانخفاض طفيف في معامل القص الأساسي أو قوة الضغط (عمومًا 5-12%، اعتمادًا على كثافة الثقب). وعادة ما يتم تعويض ذلك من خلال أداء الصفائح المتفوق بشكل عام، وانخفاض محتوى الفراغ (<2٪)، وأوقات ضخ أسرع (غالبًا 25-40٪ أسرع)، وتحسين مقاومة التعب. قد تكون النوى غير المثقبة مفضلة للصفائح الرقيقة والخفيفة للغاية حيث يكون الحد الأدنى من امتصاص الراتينج أمرًا بالغ الأهمية، ولكن الإصدارات المثقبة تتفوق في النوى الأكثر سمكًا (> 15 مم) أو الأجزاء ذات مسافات التدفق الطويلة.
عملية التنفيذ الموصى بها خطوة بخطوة هي:
تحليل المتطلبات : تحديد ظروف الحمل ونظام الراتنج وحجم اللوحة لتحديد الكثافة (على سبيل المثال، P60 – P80 لمقاومة إجهاد طاقة الرياح؛ P100 – P130 لـ التطبيقات البحرية الهيكلي الحواجز العازلة ).
اختيار النمط والمعالجة : استخدم برامج محاكاة التدفق أو بيانات المورد لتحسين تباعد الفتحات والأخدود بالنسبة إلى اللزوجة ومستوى الفراغ (عادةً 0.8-0.95 بار).
إعداد المواد : الاستفادة من التوافق مع CNC للقطع المخصص؛ ضمان أسطح نظيفة وخالية من الغبار.
التجميع والغرس : ضع المثقب اللب الأساسي من رغوة PVC بين التعزيزات الجافة بشبكة تدفق مناسبة ومواد مساعدة مفرغة؛ مراقبة التقدم للتأكد من اكتمال البلل من خلال السماكة.
التحقق من الصحة والفحص : إجراء اختبار بالموجات فوق الصوتية أو الميكانيكية وفقًا لمعايير ASTM ذات الصلة لتأكيد جودة السندات وضبط المواصفات المستقبلية وفقًا لذلك.
التصنيع الدقيق مع التحكم في التسامح بمقدار ± 0.2 مم وخيارات الدفعات الصغيرة أو الطلبات المخصصة يدعم كلا من النماذج الأولية وتصنيع الألواح العازلة على نطاق الإنتاج.
تعمل الصفائح المثقبة اللب الأساسي من رغوة PVC بشكل جيد للغاية في الصناعات التي يكون فيها الترابط الموثوق به في ظل الظروف الصعبة أمرًا ضروريًا. في بناء القوارب التطبيقات البحرية ، تعد المواد المعتمدة من DNV·GL قياسية لقيعان الهيكل والطوابق و الحواجز العازلة ومكونات اليخت. تضمن الثقوب التغليف الكامل ألواح ساندويتش من الألياف الزجاجية GRP/FRP ، تمنع التصفيح في أحمال الأمواج الديناميكية ومقاومة التعرض للمياه المالحة على المدى الطويل مع الحفاظ على الطفو وامتصاص الماء المنخفض.
تستفيد تطبيقات طاقة الرياح من هذه النوى في ساريات شفرات التوربينات، والأصداف، وهياكل الكنة. المساحات السطحية الكبيرة والسماكات المتفاوتة تجعل التسريب الموحد صعبًا؛ تعمل الثقوب على تسريع توزيع الراتنج، وتقليل أوقات الدورات، وتحسين أداء الكلال في ظل الانحناء الدوري، مما يساهم في إطالة عمر الخدمة لأنظمة الطاقة المتجددة.
في السيارات والنقل، يتم استخدام الأشكال المثقبة في أجسام الشاحنات المبردة، وألواح المركبات الترفيهية، والأقسام الداخلية. إن الجمع بين الاستقرار الهيكلي والعزل الحراري وتخميد الاهتزاز يدعم أهداف خفض الوزن وكفاءة الطاقة. تستفيد القطاعات الناشئة مثل التصنيع طائرات بدون طيار ووحدات الطفو ROV من درجات الكثافة المنخفضة (P45–P80) مع ثقوب مخصصة مُشكَّلة باستخدام الحاسب الآلي للإطارات خفيفة الوزن، وتركيب الإلكترونيات، والمرفقات الواقية التي تستفيد من مقاومة الرطوبة والعزل الكهربائي.
يتم حل التحديات الشائعة - مثل تجويع الراتينج في الصفائح السميكة أو التحكم في الوزن في الطائرات بدون طيار ذات الأداء الحرج - بشكل فعال من خلال أنماط مخددة ومثقوبة مصممة جنبًا إلى جنب مع التحكم في الخلايا الدقيقة المتأصلة في امتصاص الراتينج. تظهر تقارير الصناعة باستمرار انخفاض معدلات الخردة وتحسين الاتساق الميكانيكي عندما تتماشى استراتيجية التثقيب مع تدفق العملية.
توفر الألواح الأساسية الرغوية المثقبة حلاً مكررًا قائمًا على العلوم يعزز تدفق الراتنج، وجودة الرابطة البينية، والمتانة الشاملة في الألواح العازلة المركبة. من خلال الاهتمام الدقيق بأنماط التثقيب واختيار الكثافة والمعالجات السطحية وتكامل العمليات، يستطيع المهندسون التغلب على القيود التقليدية للمواد ذات الخلايا المغلقة مع تحقيق الإمكانات الكاملة لـ اللب الأساسي من رغوة PVC.
مع تزايد الطلب على الهياكل المركبة الأخف والأقوى والأكثر استدامة عبر تطبيقات التطبيقات البحرية وطاقة الرياح والسيارات والطيران و طائرات بدون طيار ، سيستمر الاستخدام الاستراتيجي للنوى المثقبة في دفع الابتكار. يظل اختيار المواد المصنعة وفقًا لمعايير صارمة - مع التفاوتات الدقيقة وبيانات الأداء المعتمدة والتخصيص الخاص بالتطبيقات - أمرًا أساسيًا للنجاح على المدى الطويل في تصميم الألواح العازلة المتقدمة.
