المؤلف: محرر الموقع وقت النشر: 29-10-2025 الأصل: موقع
على مدار أكثر من قرن من الزمان، كان الخشب الرقائقي من الدرجة التطبيقات البحرية هو الخيار الافتراضي لشركات بناء القوارب التي تبحث عن مواد هيكلية ميسورة التكلفة. ومع ذلك، على الرغم من التقدم في التطبيقات البحرية الطلاءات الإيبوكسي والقشرة المعالجة بالضغط، يواجه الخشب الرقائقي التقليدي قيودًا متأصلة: حيث يمتص الخشب الماء. حتى أفضل أنواع الخشب الرقائقي BS 1088 التطبيقات البحرية تتحلل تدريجيًا من خلال اختراق الرطوبة، والتصفيح، والتعفن النهائي - خاصة في مناطق الآسن، لوح المؤخرة، والتطبيقات تحت خط الماء.
ال التطبيقات البحرية تطورت صناعة المواد المركبة بشكل كبير، وأصبح الآن لدى صانعي القوارب الحديثة إمكانية الوصول إلى البدائل الهندسية التي تقضي على نقاط الضعف الأساسية في الخشب مع الحفاظ على السلامة الهيكلية. ومن بين هذه الحلول، هيكل الخلية المغلقة اللب الأساسي من رغوة PVC باعتباره البديل الأول مقاوم للماء للخشب الرقائقي التطبيقات البحرية، مما يوفر ثباتًا دائمًا للأبعاد، ونسب قوة إلى وزن فائقة، ومناعة كاملة ضد أضرار المياه. برز

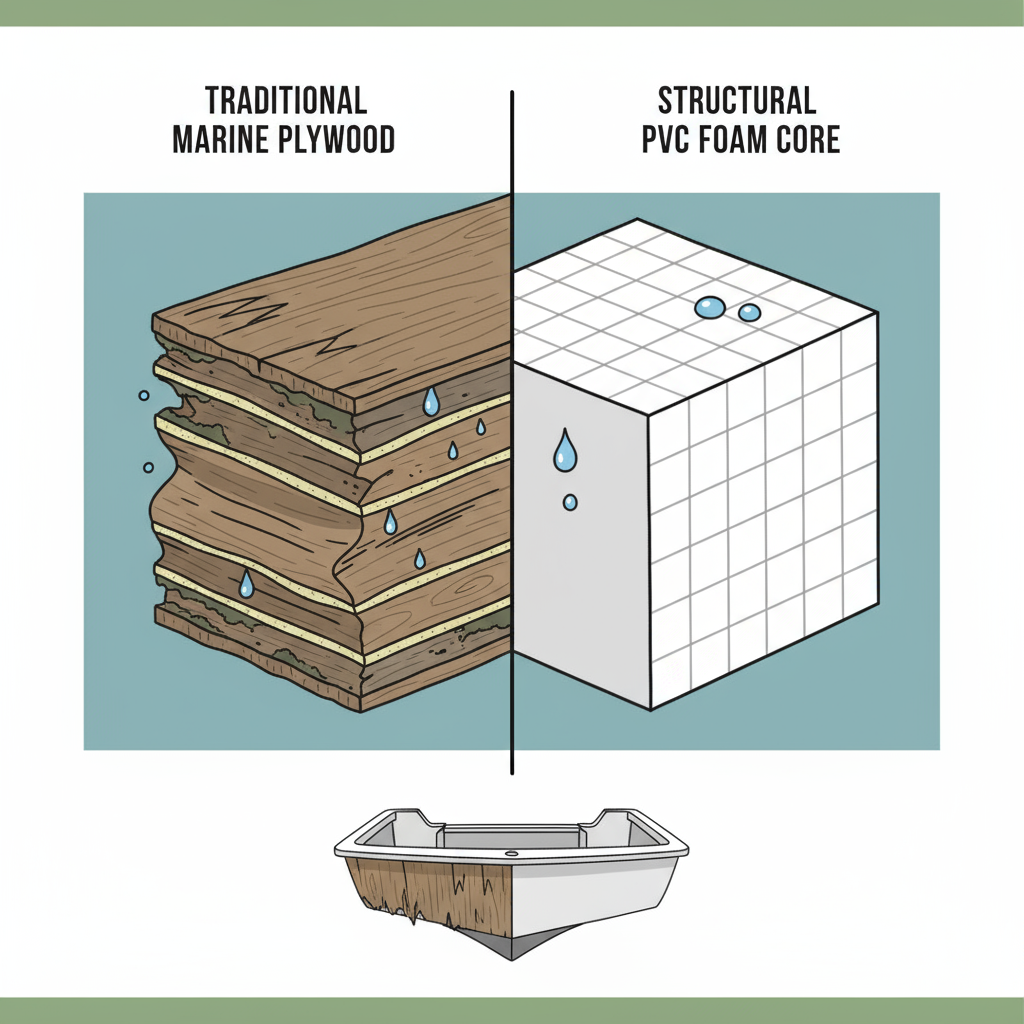

يبحث هذا التحليل الشامل في سبب فشل الخشب الرقائقي التقليدي التطبيقات البحرية في التطبيقات المهمة، وكيف يحل هيكل اللب الأساسي من رغوة PVC هذه التحديات، وما يجب على صانعي القوارب مراعاته عند الانتقال إلى المواد الأساسية المركبة المتقدمة.
لمزيد من المعلومات حول اللب الأساسي من رغوة PVC، يرجى الرجوع إلى:ما هو اللب الأساسي من رغوة pvc؟ >
التطبيقات البحرية يحقق مصنعو الخشب الرقائقي مقاومة للماء من خلال ربط راتينج الفينول وقشرة الخشب الصلب، ومع ذلك يظل هيكل السليلوز للخشب استرطابيًا بطبيعته. وفقا لبحث نشره مختبر منتجات الغابات الأمريكي (https://www.fpl.fs.fed.us/ )، حتى الخشب الرقائقي التطبيقات البحرية المحكم الغلق يمكنه امتصاص 12-18% من وزنه في الرطوبة عند تعرضه لبيئات التطبيقات البحرية طويلة.
يؤدي امتصاص الرطوبة إلى ثلاث آليات مدمرة:
عدم استقرار الأبعاد : تنتفخ ألياف الخشب بشكل عمودي على اتجاه الحبوب، مما يتسبب في التزييف والحجامة وسحق النواة في شرائح الساندويتش. تخلق هذه الحركة تركيزات إجهاد تؤدي إلى تكسير طبقة الجيلاتين وكسر المفاصل المرتبطة.
فشل التصفيح : يؤدي الترطيب والتجفيف الدوري إلى تكسير المواد اللاصقة الفينولية بين قشور الخشب الرقائقي. بمجرد أن تخترق الرطوبة الطبقة السطحية من خلال أضرار طفيفة، تعمل الخاصية الشعرية على نشر التلوث في جميع أنحاء الهيكل الأساسي.
التحلل البيولوجي : التطبيقات البحرية تستعمر الفطريات مثل Phellinus punctatus نوى الخشب الرطب، مما يقلل القوة الميكانيكية بنسبة تصل إلى 70% قبل ظهور تلف واضح على السطح. تعترف معايير المجلس الأمريكي للقوارب واليخوت (ABYC) بهذا الخطر ولكن لا يمكنها القضاء عليه من خلال المواصفات وحدها.
تتطلب اليخوت الشراعية والقوارب السريعة ذات الأداء الحديث أقصى قدر من الكفاءة من حيث القوة إلى الوزن. تتراوح كثافة الخشب الرقائقي التطبيقات البحرية عادةً من 550-680 كجم/م⊃3؛ مما يجعله أثقل بكثير من الهيكلية التطبيقات البحرية الهندسية. قلوب الرغوة بالنسبة لمركب شراعي يبلغ طوله 40 قدمًا ويتطلب 30 مترًا مربعًا من المواد الأساسية بسمك 12 مم، يضيف الخشب الرقائقي حوالي 200-245 كجم مقارنة ببدائل رغوة PVC الهيكلية عند 80-100 كجم/م⊃3؛ كثافة.
يؤثر فرق الوزن هذا بشكل مباشر على كفاءة استهلاك الوقود في الزوارق السريعة وأداء الإبحار في يخوت السباق. توضح مبادئ الهندسة البحرية أن كل 100 كجم من تقليل الوزن في الإزاحة هياكل السفن تعمل على تحسين نسب السرعة إلى الطول وتقليل متطلبات الطاقة بنسبة 3-5%.
إن بنية القشرة الخشبية التقليدية التطبيقات البحرية ذات الحبيبات المتقاطعة، مع توفير قوة متناحية، تحد بشدة من قابليتها للتشكيل. تتطلب المنحنيات المركبة الضيقة - الشائعة في تصميمات الهيكل الحديثة - إما تغطية مكثفة كثيفة العمالة أو قبول تركيزات الضغط عند مفاصل اللوحة.
يواجه صانعو القوارب الذين يحاولون تشكيل الخشب الرقائقي حول صينيات نصف قطرية أو أقسام منزلية خيارًا صعبًا: استخدام خشب رقائقي أرق يؤثر على المتطلبات الهيكلية، أو زيادة تكاليف العمالة من خلال تخطيط اللوحة المعقد وتقنيات الوصل.
تحقق المواد الهيكلية اللب الأساسي من رغوة PVC مقاوم للماء من خلال كيمياء مختلفة جذريًا عن المنتجات الخشبية محكمة الغلق على السطح. أثناء التصنيع، تقوم عوامل النفخ الكيميائية الخاضعة للرقابة بإنشاء بنية خلوية صلد تحتوي على محتوى خلايا مغلقة يزيد عن 95%. كل جدار خلية مجهري - مكون من مُرتبط متقاطع سلاسل بوليمر بولي فينيل كلوريد - بطبيعته غير منفذ لجزيئات الماء.
يوضح الاختبار وفقًا لمعايير ASTM D2842 أن الهياكل الهيكلية عالية الجودة اللب الأساسي من رغوة PVC تمتص أقل من 1.5% من الماء من حيث الحجم حتى بعد الغمر لمدة 96 ساعة. ويمثل هذا انخفاضًا بنسبة 90% مقارنةً بالخشب الرقائقي التطبيقات البحرية المحكم الغلق، وتظل الرطوبة الممتصة معزولة في الخلايا السطحية بدلاً من انتقالها من خلال العمل الشعري.
تعتمد جمعية التصنيف البحري DNV-GL الهياكل الهيكلية اللب الأساسي من رغوة PVC للتطبيقات الدائمة تحت الماء على وجه التحديد لأن هيكل الخلية المغلقة يمنع دخول الماء التدريجي الذي يدمر قلوب الخشب. عندما تكون مغلفة بشكل صحيح في الداخل الألواح العازلة المركبة ، اللب الأساسي من رغوة PVC تحافظ على خواصها الميكانيكية إلى أجل غير مسمى في بيئات التطبيقات البحرية.
يحقق المبدأ الهندسي وراء بناء الساندويتش المركب - وضع مادة أساسية خفيفة الوزن بين جلود عالية القوة - أقصى قدر من الكفاءة الهيكلية عندما تساهم المادة الأساسية نفسها في الحد الأدنى من الوزن مع مقاومة قوى القص ومنع التواء الجلد.
وظيفة الهيكل اللب الأساسي من رغوة PVC: تؤدي الحشوة خفيفة الوزن إلى بقاء الوزن بشكل أساسي كما هو أو حتى أخف وزنًا، مع زيادة الصلابة والقوة بشكل كبير في نفس الوقت.
الهيكلية اللب الأساسي من رغوة PVCs في 80-100 كجم/م⊃3؛ يوفر نطاق الكثافة قوة ضغط تبلغ 1.2-1.8 MPa وقوة قص تبلغ 0.8-1.3 MPa. يتطابق هذا الأداء الميكانيكي مع الخشب الرقائقي التطبيقات البحرية أو يتجاوزه مع تقليل الوزن بنسبة 75-85%، مما يؤدي إلى تحسينات هائلة في الكفاءة الهيكلية.
للمقارنة، يمكن أن تحقق الألواح العازلة النموذجية المصنوعة من الألياف الزجاجية فوق الخشب الرقائقي نسبة قوة إلى وزن تبلغ 15-20 كيلو نيوتن متر/كجم، في حين أن الألواح العازلة المصنوعة من الألياف الزجاجية والبولي فينيل كلوريد المكافئة تصل إلى 55-75 كيلو نيوتن متر/كجم. يتيح هذا التحسين الثلاثي للمهندسين المعماريين البحريين تحديد شرائح أرق تحافظ على المتطلبات الهيكلية مع تقليل الإزاحة بشكل أكبر.
على عكس المواد الخشبية التي تتمدد وتنكمش مع دورات الرطوبة، مُرتبط متقاطع تحافظ رغوة PVC على ثبات الأبعاد من -50 درجة مئوية إلى +80 درجة مئوية مع معاملات تمدد حراري أقل من 70×10⁻⁶/درجة مئوية. يثبت هذا الاستقرار أنه أمر بالغ الأهمية في التطبيقات التي تعاني من تدرجات في درجات الحرارة - مثل نوى السطح حيث تغطي أسطح الطبقة الجيلاتينية المسخنة بالشمس المساحات الداخلية الأكثر برودة.
تعترف المنظمة الدولية للمعايير (ISO) بهذه الميزة في معايير ISO 12215 لبناء السفن الصغيرة (https://www.iso.org/ )، والتي تشير إليها بشكل متزايد التطبيقات البحرية المواد الأساسية للرغوة الهيكلية للمكونات الهيكلية المحددة مسبقًا كخشب رقائقي.
التطبيقات البحرية يواجه المساحون في كثير من الأحيان أعطالًا في نواة الخشب الرقائقي بسبب التدوير الحراري وحركة الرطوبة مما يؤدي إلى حدوث تشققات في طبقات الجلد. تعمل اللب الأساسي من رغوة PVC على التخلص من وضع الفشل هذا تمامًا، مما يساهم في إطالة عمر الخدمة وتقليل تكاليف الصيانة على مدار عمر السفينة.
التطبيقات البحرية الخشب الرقائقي : يتطلب صيانة مستمرة لموانع تسرب الأسطح وطلاءات الإيبوكسي. تؤدي الشقوق البسيطة في طبقة الجيلاتين أو اختراقات أدوات التثبيت إلى إنشاء نقاط دخول للرطوبة تؤدي إلى تدهور القلب تدريجيًا. عمر الخدمة المتوقع في مناطق الآسن الرطبة: 8-15 سنة قبل أن يصبح الاستبدال ضروريًا.
اللب الأساسي من رغوة PVC : لا يتطلب الأمر مقاوم للماء المتأصل أي صيانة. يمكن إصلاح المناطق المتضررة دون القلق من تلوث الرطوبة. عمر الخدمة المتوقع: يطابق الهيكل الرقائقي نفسه، وعادةً ما يزيد عن 30 عامًا في السفن المشيدة بشكل صحيح.
عندما تتعرض نوى الخشب الرقائقي التطبيقات البحرية لأضرار ناجمة عن الصدمات أو تسرب المياه، يتطلب الإصلاح عادةً قطع الأجزاء الملوثة، مما يسمح للتجويف بأن يجف تمامًا (وهو ما قد يستغرق أسابيع)، واستبداله بخشب رقائقي جديد قبل إعادة تصفيحه. تستغرق عملية الإصلاح وقتًا طويلاً وتكشف غالبًا عن انتشار الضرر الناجم عن الرطوبة إلى ما هو أبعد من منطقة التأثير المرئية.
على العكس من ذلك، يظل الضرر اللب الأساسي من رغوة PVC موضعيًا بسبب بنية الخلية المغلقة. يتضمن الإصلاح إزالة الرغوة التالفة وتنظيف التجويف وملء الرغوة الجديدة أو مركب الإيبوكسي. تستغرق العملية ساعات بدلاً من أسابيع، ولا يلزم وقت تجفيف لأن الماء لا يمكن أن ينتقل عبر الخلايا السليمة.
التطبيقات البحرية يمكن استخدام آلات الخشب الرقائقي بسهولة باستخدام أدوات النجارة القياسية ولكنها تولد قدرًا كبيرًا من الغبار وتتطلب إغلاق الحواف عند كل قطعة لمنع تسرب الرطوبة. تتطلب مفاصل الألواح تغطية دقيقة أو تقوية كتلة المؤخرة للحفاظ على الاستمرارية الهيكلية.
قبول اللب الأساسي من رغوة PVC الهيكلية التصنيع باستخدام الحاسب الآلي باستخدام لقم التوجيه، مما يسمح بالتصنيع الدقيق للأجزاء المعقدة بتفاوتات تبلغ ±0.2 مم. يمكن لأنظمة CNC الحديثة إنشاء أسطح محززة أو مثقوبة تعمل على تحسين تدفق الراتنج أثناء التسريب الفراغي، مما يحسن جودة الصفائح مع تقليل العمالة. يمكن أن تكون وصلات الألواح عبارة عن وصلات تناكبية بسيطة نظرًا لأن آلات المواد الأساسية يتم تنظيفها بشكل نظيف دون الحاجة إلى معالجة الحواف.
ميزة |
لب رغوة PVC الإنشائي (على سبيل المثال، StruCell ®) |
التطبيقات البحرية خشب رقائقي |
مقاومة الماء |
مقاوم للماء. هيكل الخلية المغلقة يمنع امتصاص الماء. لا يمكن أن تتعفن أو تتحلل. |
مقاومة للماء. عرضة للتعفن والتصفيح في حالة فشل مانع التسرب. |
وزن |
خفيفة الوزن للغاية. تتراوح الكثافات من 45-250 كجم/م⊃3، مما يقلل وزن الوعاء بشكل ملحوظ. |
ثقيل. مساهم رئيسي في إزاحة السفن بشكل عام. |
متانة |
استثنائي. مقاومة للمياه المالحة والمواد الكيميائية وتدهور الأشعة فوق البنفسجية. عمر السفينة. |
محدود. يتحلل بمرور الوقت، ويكون عرضة للتعفن وتلف الحشرات. |
القوة إلى الوزن |
عالية للغاية. يوفر صلابة فائقة وسلامة هيكلية بجزء صغير من الوزن. |
جيدة، ولكن ثقيلة. القوة تأتي مع عقوبة وزن كبيرة. |
تناسق |
هندسيا. تم تصنيعها وفقًا لتفاوتات الكثافة الدقيقة (±3%) والسمك (±0.2 مم). لا الفراغات. |
عامل. يمكن أن تؤدي الاختلافات الطبيعية في الخشب إلى تناقضات وفراغات مخفية. |
صيانة |
الحد الأدنى. لا يتطلب أي ختم خاص أو حماية من الرطوبة. |
عالي. يتطلب الختم والطلاء والفحص المستمر لمنع تلف المياه. |

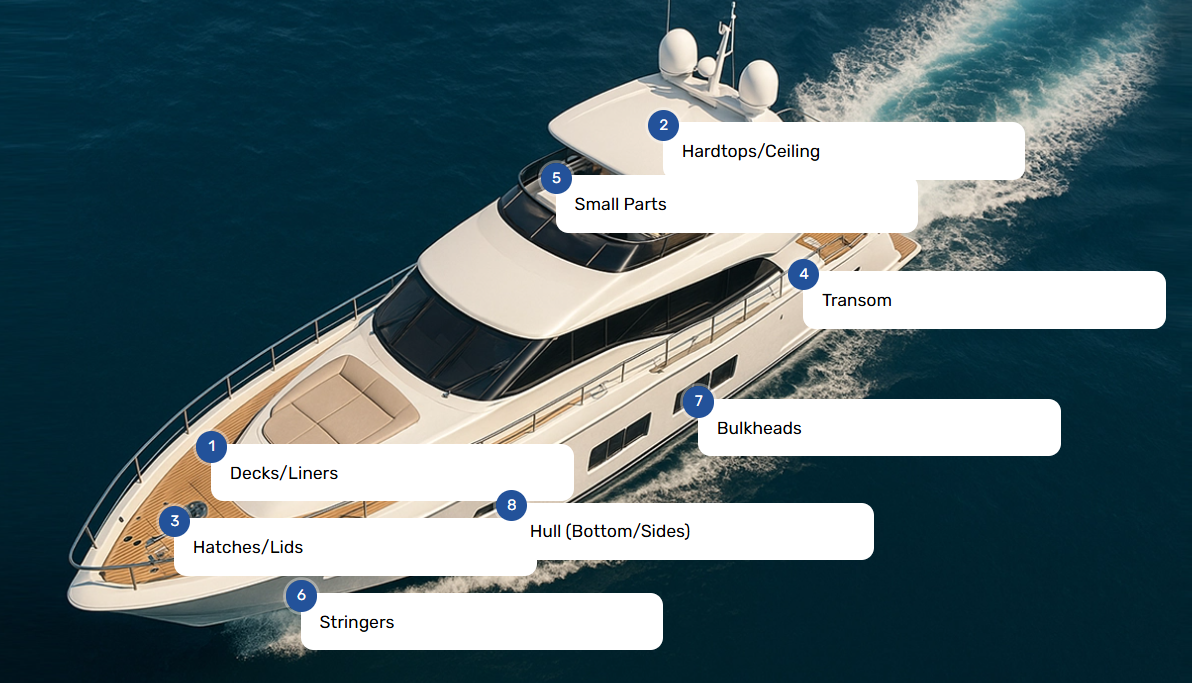

تواجه قلوب السطح تحديات فريدة من نوعها: يجب أن تدعم الأحمال النقطية من الأجهزة، وتوفر العزل الحراري، وتساهم في صلابة الهيكل بشكل عام، وتظل مستقرة الأبعاد على الرغم من فروق درجات الحرارة بين الأسطح العلوية المسخنة بالشمس ومساحات المقصورة التي يتم التحكم في مناخها بالأسفل.
التطبيقات البحرية يفشل الخشب الرقائقي بشكل متكرر في تطبيقات سطح السفينة من خلال:
· فشل الضغط تحت أحمال الأجهزة عندما تعمل الرطوبة على تليين القلب
· الترقق في واجهات الجلد الأساسية بسبب الحركة الحرارية
· 'البقع الناعمة' حيث يؤدي تسرب المياه إلى تقليل تصلب القلب
تعمل العناصر الهيكلية اللب الأساسي من رغوة PVC على التخلص من أوضاع الفشل هذه. يحافظ هيكل الخلية المغلقة على قوة الضغط الكاملة بغض النظر عن التعرض للبيئة، بينما يمنع الثبات الحراري تطور الإجهاد السطحي. يمكن تعزيز نقاط ربط الأجهزة محليًا باستخدام رغوة عالية الكثافة أو إدخالات من الخشب الصلب دون إنشاء مسارات للرطوبة.
تمثل التطبيقات الموجودة تحت خط الماء بيئة التطبيقات البحرية الأكثر تطلبًا. يجب أن تقاوم ألواح الهيكل الضغط الهيدروستاتيكي، وأحمال الصدمات الناتجة عن الالتحام والتأريض، والتقرح الأسموزي، والتعرض المستمر للرطوبة.
يعتمد بناء الخشب الرقائقي التقليدي في هذه المناطق بشكل كامل على جودة الصفائح لاستبعاد الماء من القلب. أي خرق - سواء كان ذلك بسبب عيوب التصنيع، أو الأضرار الناجمة عن الصدمات، أو اختراق أدوات التثبيت - يسمح للمياه بتلويث القلب وبدء الفشل التدريجي.
يتحمل بناء اللب الأساسي من رغوة PVC عيوب الصفائح البسيطة لأن القلب نفسه هو مقاوم للماء. حتى لو اخترق الماء الخلايا السطحية من خلال أضرار طفيفة، فإنه لا يمكنه الهجرة عبر بنية الخلية المغلقة. يعمل هذا التسامح مع الأخطاء على تحسين الموثوقية بشكل كبير في المناطق الهيكلية الحيوية.
غالبًا ما يخدم الجزء الداخلي الحواجز العازلة في القوارب الحديثة وظائف هيكلية، حيث يقوم بنقل الأحمال من ملحقات العارضة أو تحميل الأحمال إلى هيكل الهيكل. تستخدم هذه المكونات تقليديًا الخشب الرقائقي الصلب التطبيقات البحرية لقوة الضغط وقدرته على تثبيت أدوات التثبيت.
توفر رغوة PVC الهيكلية ذات الكثافة العالية (130-200 كجم/م⊃3؛) قوة ضغط قابلة للمقارنة مع تقليل الوزن بنسبة 60-70% مقارنة بالخشب الرقائقي. تعمل تقنيات البناء الحديثة التي تستخدم الروابط الثانوية مع المواد اللاصقة الهيكلية على إنشاء هياكل هيكل متكاملة حيث ينتج قلب الرغوة الحواجز العازلة المصفح بأصداف الهيكل تجميعات أقوى وأخف وزنًا من أنظمة الخشب الرقائقي المثبتة ميكانيكيًا.
يجب على المهندسين المعماريين البحريين الذين ينتقلون من الخشب الرقائقي إلى اللب الأساسي من رغوة PVC إعادة حساب المتطلبات الهيكلية بناءً على خصائص المواد المختلفة. في حين أن سمك الخشب الرقائقي التطبيقات البحرية يتراوح عادة من 6 إلى 25 مم، فإن الخشب الرقائقي المكافئ اللب الأساسي من رغوة PVC قد يتطلب سمكًا مختلفًا لتحقيق نفس صلابة اللوحة.
العلاقة بين سمك اللب وصلابة اللوحة تتبع المعادلة: الصلابة ∝ E×t⊃3;/12، حيث يمثل E معامل مرونة اللب وt يمثل السُمك. نظرًا لأن المعامل المرن لرغوة PVC أقل من الخشب الرقائقي، فإن زيادة السُمك تعوض مع الاستمرار في تقليل الوزن.
للتطبيقات النموذجية:
· 6 مم التطبيقات البحرية خشب رقائقي → 10-12 مم رغوة PVC (80 كجم/م⊃3؛)
· 12 مم التطبيقات البحرية خشب رقائقي → 15-20 مم رغوة PVC (80 كجم/م⊃3؛)
· 18 مم التطبيقات البحرية خشب رقائقي → 25-30 مم رغوة PVC (80-100 كجم/م⊃3؛)
لا تزال هذه الزيادات في السُمك توفر توفيرًا في الوزن بنسبة 60-75% بينما تلبي أو تتجاوز الأداء الهيكلي للوحة الأصلية.
النقاط الأساسية: ترتبط قوة اللب الأساسي من رغوة PVC s بشكل إيجابي بسمكها وكثافتها. عندما تكون هناك حاجة إلى سمك ثابت بينما تكون القوة الهيكلية الأعلى مطلوبة، يمكن اختيار كثافة أعلى اللب الأساسي من رغوة PVC.
التطبيقات البحرية يخلق نسيج السطح الخشن للخشب الرقائقي تشابكًا ميكانيكيًا مع راتنجات التصفيح، مما يسهل الروابط القوية دون تحضير مكثف. تتطلب اللب الأساسي من رغوة PVC معالجات سطحية مختلفة لتحسين التصاق قلب الجلد.

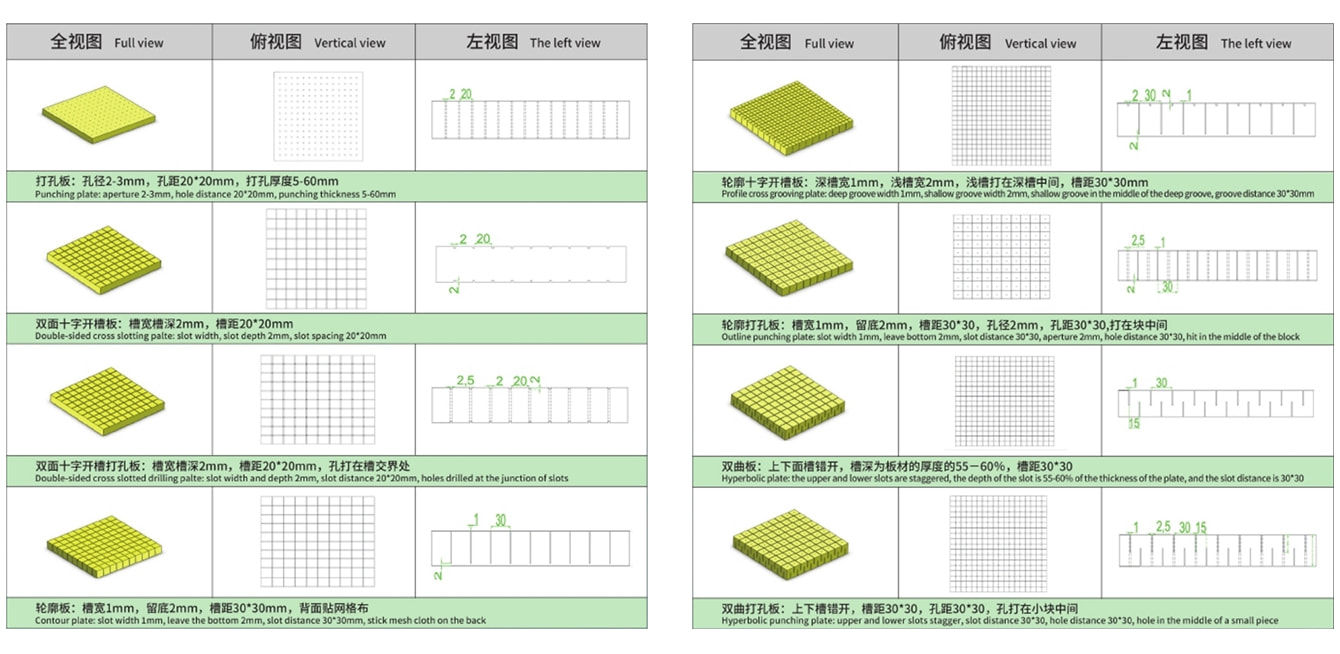

تتوفر معظم ألواح الرغوة البلاستيكية الهيكلية مع المعالجات السطحية المطبقة في المصنع:
الأسطح المحززة : تعمل القنوات المطحونة باستخدام الحاسب الآلي (عادةً بعمق 3-5 مم في أنماط التظليل المتقاطع) على زيادة مساحة سطح الترابط وإنشاء خزانات راتنجية تعزز قوة الالتصاق.
الأسطح المثقبة : تسمح الثقوب من خلال الراتنج بقفل القلب ميكانيكيًا بين شرائح الجلد، وهو مثالي للتطبيقات ذات الأحمال العالية.
الأسطح المغطاة بالقشور : نسيج البوليستر المرتبط بالحرارة بالأسطح الرغوية يوفر تعزيزًا للنسيج في الواجهة الأساسية للجلد، وهو مفيد لقوة التقشير في الألواح المنحنية.
يضمن الإعداد المناسب للسطح أن تتجاوز قوة رابطة الجلد الأساسية القوة الداخلية للرغوة، مما يعني حدوث فشل هيكلي داخل المادة الأساسية بدلاً من الواجهة - وهي السمة المميزة للبناء المركب المصمم بشكل صحيح.
يجب على صانعي القوارب تقييم ما إذا كانت عمليات التصنيع الحالية متوافقة مع اللب الأساسي من رغوة PVC أو تتطلب تعديلًا:
وضع اليد : متوافق تمامًا. تقبل رغوة PVC الألياف الزجاجية المبللة أو ألياف الكربون مع راتنجات البوليستر أو الفينيلستر أو الإيبوكسي باستخدام تقنيات الأسطوانة التقليدية.
تعبئة الفراغ : متوافق للغاية. مقاومة ضغط الرغوة البلاستيكية (عادة 0.8-1.5 MPa) تتحمل بسهولة ضغوط الفراغ (~0.1 MPa) دون ضرر. تسهل الأسطح المحززة إخلاء الهواء وتوزيع الراتنج.
ضخ الفراغ : التوافق الأمثل. يمنع هيكل الخلية المغلقة امتصاص الراتينج في القلب (عادةً أقل من 180 جم/م⊃2؛ امتصاص الراتينج)، مما يقلل من تكاليف المواد والوزن مقارنةً برغاوي الخلايا المفتوحة أو خشب البلسا الذي يمتص كمية أكبر بكثير من الراتينج.
التقوية المسبقة/الأوتوكلاف : درجات إسفنج PVC المقاومة للحرارة تتحمل دورات معالجة الأوتوكلاف حتى 120 درجة مئوية، مما يجعلها مناسبة للمركبات المتقدمة في بناء اليخوت عالية الأداء.
يأخذ صانعو القوارب الحديثة بشكل متزايد في الاعتبار التأثير البيئي وإمكانية إعادة التدوير عند نهاية العمر عند اختيار المواد. تتناول هذه المقارنة كلا الخيارين:
التطبيقات البحرية يتطلب إنتاج الخشب الرقائقي خشبًا صلبًا بكرًا من الغابات الاستوائية (عادةً أنواع أوكومي أو ميرانتي أو خايا)، مما يثير مخاوف الاستدامة بشأن إزالة الغابات وفقدان الموائل. مجلس رعاية الغابات (FSC) يصادق على الخشب الرقائقي الذي يتم حصاده بشكل مستدام (https://fsc.org/ )، لكن العرض يظل محدودًا وبأسعار مرتفعة.
تعتبر متطلبات الطاقة في التصنيع معتدلة نظرًا لأن إنتاج الخشب الرقائقي يتضمن قطع القشرة الميكانيكية والضغط الفينولي بدرجة حرارة منخفضة. ومع ذلك، فإن التخلص منه في نهاية العمر يمثل مشكلة: فالراتنجات الفينولية تمنع التحلل البيولوجي، في حين أن الخشب الرقائقي المشبع بالإيبوكسي التطبيقات البحرية لا يمكن تحويله إلى سماد ويولد أبخرة سامة في حالة حرقه.
يتطلب إنتاج PVC مواد خام بترولية وبلمرة كثيفة الاستخدام للطاقة، مما يخلق بصمة كربونية تصنيعية أعلى من المنتجات الخشبية. ومع ذلك، فقد تحسن تصنيع رغوة PVC الحديثة بشكل ملحوظ:
· تحولت أنظمة التثبيت من البدائل المعتمدة على الرصاص إلى بدائل الكالسيوم والزنك
· يمكن أن يصل محتوى PVC المعاد تدويره إلى 15-25% في بعض تركيبات الرغوة
· يمكن إعادة تدوير مخلفات التصنيع بالكامل وإعادتها إلى مسارات الإنتاج
وتفضل اعتبارات نهاية العمر استخدام الرغاوي البلاستيكية: حيث يمكن إعادة تدوير المادة ميكانيكياً من خلال الطحن وإعادة المعالجة، كما أن حرقها في مرافق حديثة لتحويل النفايات إلى طاقة مجهزة بأجهزة تنقية الغاز الحمضي يلتقط انبعاثات الكلور، مما يستعيد ما يقرب من 80-85% من محتوى الطاقة الأصلي للمادة.
من منظور دورة الحياة، فإن ميزة المتانة التي تتمتع بها رغوة PVC - والتي من المحتمل أن تزيد من عمر الخدمة ثلاث مرات مقارنة بالخشب الرقائقي - قد تعوض تأثيرها التصنيعي العالي من خلال تجنب دورات الاستبدال.
للوهلة الأولى، تبدو رغوة PVC الهيكلية أكثر تكلفة بكثير من الخشب الرقائقي التطبيقات البحرية.
ومع ذلك، يجب أن يتضمن التحليل الشامل للتكاليف ما يلي:
انخفاض استهلاك الراتنج : امتصاص الراتينج المنخفض لرغوة PVC (150-200 جم/م⊃2؛) مقابل الامتصاص العالي للخشب الرقائقي (400-600 جم/م⊃2؛) يوفر 15-30 دولارًا للمتر المربع من تكاليف راتينج الترقق.
القضاء على ختم الحواف : تتطلب كل حافة مقطوعة من الخشب الرقائقي ختم إيبوكسي لمنع تسرب الرطوبة، مما يزيد من تكاليف العمالة والمواد. لا تتطلب رغوة PVC أي معالجة للحواف.
تقليل عمالة الهدايا : يؤدي ثبات أبعاد رغوة PVC والسطح الأملس إلى تقليل متطلبات مركب الهدايا بنسبة 40-60% مقارنة بميل الخشب الرقائقي إلى عدم انتظام قشرة التلغراف من خلال شرائح رقيقة.
مكاسب الأداء المستندة إلى الوزن : بالنسبة للسفن عالية الأداء، قد يؤدي توفير الوزن من اللب الأساسي من رغوة PVC إلى إلغاء الحاجة إلى صابورة إضافية أو السماح بأنظمة دفع صغيرة الحجم، مما يؤدي إلى وفورات متتالية في التكاليف.
يجب أن يأخذ تحليل التكلفة الإجمالية للملكية في الاعتبار ما يلي:
تمديد عمر الخدمة : القارب ذو القلب الرغوي PVC الذي لا يتطلب استبدال قلبه لأكثر من 30 عامًا مقابل القارب ذو قلب الخشب الرقائقي الذي يتطلب استبدال قلب السطح عند 12-15 عامًا يمثل وفورات كبيرة في دورة الحياة.
الاحتفاظ بقيمة إعادة البيع : يحدد المساحون التطبيقات البحرية بشكل متزايد الحالة الأساسية للخشب الرقائقي كعامل رئيسي في تقييم السفينة. تتجنب القوارب المصنوعة باستخدام اللب الأساسي من رغوة PVC خصم 'القلب الرطب' الذي يمكن أن يقلل قيم إعادة البيع بنسبة 15-30%.
اعتبارات التأمين : تقدم بعض شركات التأمين التطبيقات البحرية أقساطًا مخفضة للسفن المبنية بمواد مركبة تقضي على مخاطر تعفن الخشب، خاصة للسفن التي تعمل في المناخات الاستوائية.
قامت إحدى الشركات الأوروبية المصنعة للمراكب الشراعية متوسطة الحجم بنقل نموذج الإبحار الذي يبلغ طوله 38 قدمًا من الخشب الرقائقي إلى بناء اللب الأساسي من رغوة PVC في عام 2018. وأفاد الفريق الهندسي بما يلي:
· تخفيض وزن الهيكل: 185 كجم (مما يتيح زيادة سعة الحمولة)
· زيادة صلابة السطح: 23% (تقليل البقع الناعمة الناتجة عن الأجهزة)
· تقليل وقت التصنيع: 12% (أساسًا من عمليات إغلاق الحواف التي تم التخلص منها)
· تقليل مطالبات الضمان: انخفاض بنسبة 68% في المشكلات الأساسية ذات الصلة خلال فترة مراقبة مدتها 5 سنوات
تم تعويض الزيادة الأولية في تكلفة المواد التي تبلغ حوالي 3200 يورو لكل سفينة من خلال مكاسب كفاءة التصنيع وانخفاض تكاليف خدمة الضمان بشكل كبير.
حقق القارب ذو الأداء العالي الذي يبلغ طوله 55 قدمًا والذي تم بناؤه بهيكل اللب الأساسي من رغوة PVC كفاءة هيكلية ملحوظة:
· إجمالي الإزاحة: 8,600 كجم (أخف بنسبة 30% تقريبًا من البناء المكافئ للخشب الرقائقي)
· سماكة لوحة سطح الجسر: جلود 8 مم تزيد عن 25 مم 100 كجم/م⊃3؛ رغوة PVC
· اختبار الحمل النهائي: تحقيق 185% من أحمال التصميم قبل الفشل
· تقرير الخدمة لمدة أربع سنوات: لا يوجد تسرب للرطوبة، ولا يوجد تدهور أساسي، ولا توجد مشكلات في التفريغ على الرغم من تمديد الممر البحري
أفاد المالك أن توفير الوزن سمح بتركيب خزانات مياه أكبر وسعة بطارية أكبر دون تجاوز إزاحة التصميم، ويعزى ذلك مباشرة إلى اختيار اللب الأساسي من رغوة PVC.
بالنسبة إلى صانعي القوارب الذين يسعون إلى الانتقال من الخشب الرقائقي التطبيقات البحرية إلى هيكلية مصممة هندسيًا التطبيقات البحرية ، نوى رغوية تقوم UNION COMPOSITES بتصنيع StruCell® هيكلية اللب الأساسي من رغوة PVC معتمدة من DNV-GL ومصممة خصيصًا لتطبيقات التطبيقات البحرية:
StruCell® P60 (60 كجم/م⊃3;): مثالي لقلب السطح غير الهيكلي، وأسطح المقصورة، والداخلية الحواجز العازلة حيث يتم إعطاء الأولوية للحد الأقصى من الوزن.
StruCell® P80 (80 كجم/م⊃3;): بديل الخشب الرقائقي التطبيقات البحرية الأكثر شيوعًا لجوانب الهيكل وهياكل السطح وتطبيقات التحميل المتوسط. يوفر أفضل توازن بين القوة والوزن والتكلفة.
StruCell® P100 (100 كجم/م⊃3;): مخصص للمناطق ذات الأحمال العالية بما في ذلك قيعان الهيكل، وأقسام السطح ذات التحميل الثقيل، والهيكلية الحواجز العازلة في سفن الأداء.
StruCell® P130 (130 كجم/م⊃3;): التطبيقات المتقدمة التي تتطلب أقصى مقاومة للضغط، مثل مناطق ربط العارضة ومناطق تركيب المعدات الثقيلة.
جميع منتجات StruCell® تستوفي أو تتجاوز ما يلي:
· متطلبات التصنيف البحري DNV-GL لـ التطبيقات البحرية قلوب الرغوة الهيكلية
· شهادة إدارة الجودة ISO 9001
· معايير امتصاص الماء ASTM D2842
· خيارات مثبطات الحريق التي تلبي متطلبات IMO FTPC الجزء 5 للسفن التجارية
تحافظ تفاوتات التصنيع على التحكم في سمك ± 0.2 مم - وهو أمر بالغ الأهمية للحفاظ على خصائص الصفائح المتسقة عبر مساحات اللوحة الكبيرة.
يجب على صانعي القوارب الذين ينتقلون إلى اللب الأساسي من رغوة PVC اتباع أسلوب التحقق المنهجي هذا:
1. التحليل الهيكلي : إعادة حساب متطلبات صلابة اللوحة باستخدام التطبيقات البحرية خصائص قلب الرغوة الهيكلية، وضبط السُمك لتلبية أداء الخشب الرقائقي أو تجاوزه
2. اختبار النموذج الأولي : قم ببناء لوحات تمثيلية وإجراء اختبارات مدمرة للتحقق من صحة إجراءات الربط والأداء الهيكلي
3. تأهيل العملية : وضع إجراءات التصنيع وبروتوكولات إعداد السطح ونقاط تفتيش مراقبة الجودة
4. التوثيق : إنشاء جداول التصفيح ومواصفات المواد ومعايير الفحص لاتساق الإنتاج
عند التقييم الموردين اللب الأساسي من رغوة PVC ، تحديد الأولويات:
· الامتثال للشهادة : DNV-GL أو موافقة التصنيف البحري المعادل
· اتساق الكثافة : التحقق من التفاوتات المذكورة (يحافظ مصنعو الجودة على تباين الكثافة بنسبة ±3%)
· خيارات المعالجة السطحية : توفر الأسطح المحززة أو المثقبة أو المغطاة بالقشور المطابقة لعملية التصنيع الخاصة بك
· الدعم الفني : المساعدة الهندسية لتحسين التصميم وتطوير العمليات
· موثوقية التوريد : إنشاء قدرة إنتاجية ومخزون لجداول تسليم متسقة
يتطلب التنفيذ الناجح تدريب القوى العاملة على مبادئ التصنيع المركب:
· تقنيات إعداد السطح المناسبة لـ التطبيقات البحرية قلوب الرغوة الهيكلية
· إجراءات التعبئة بالتفريغ الأمثل للأسطح المحززة
· نسب مزيج الراتنج ودورات المعالجة لمختلف الظروف المحيطة
· طرق الفحص للكشف عن تشققات نواة الجلد أو البقع الجافة
يجب أن تتضمن أنظمة مراقبة الجودة مراقبة امتصاص الراتينج أثناء العملية (الهدف: أقل من 200 جم/م⊃2؛ بالنسبة لرغوة PVC القياسية)، والفحص البصري للاختبار الرطب الكامل، والاختبار غير المدمر (اختبار الصنبور أو المسح بالموجات فوق الصوتية) للألواح النهائية.
يعكس التحول التدريجي لصناعة التطبيقات البحرية من الخشب الرقائقي إلى نوى الرغوة الهيكلية التطبيقات البحرية المصممة هندسيًا اتجاهات أوسع نحو البناء المركب الذي يعطي الأولوية للمتانة والأداء وقيمة دورة الحياة على تكلفة المواد الأولية. في حين أن الخشب الرقائقي التطبيقات البحرية يظل خيارًا قابلاً للتطبيق لبعض التطبيقات - خاصة المشاريع ذات الميزانية المحدودة أو طرق البناء التقليدية - فإن القيود الأساسية في مقاوم للماء، وكفاءة الوزن، والمتانة على المدى الطويل تجعله عفا عليه الزمن بشكل متزايد لبناء القوارب الجدية.
لقد نضجت التكنولوجيا الهيكلية اللب الأساسي من رغوة PVC إلى درجة أنها تمثل المواصفات القياسية لقوارب الإنتاج عالية الجودة والسفن المخصصة. تعالج المواد المتأصلة مقاوم للماء، ونسب القوة إلى الوزن الاستثنائية، وثبات الأبعاد، وعمر الخدمة الممتد كل ضعف كبير في الخشب الرقائقي مع عدم تقديم أي عيوب مماثلة.
بالنسبة لبناة القوارب الذين يقومون بتقييم هذا التحول، فإن إطار القرار واضح ومباشر:
اختر التطبيقات البحرية الخشب الرقائقي عندما : تكون قيود الميزانية ذات أهمية قصوى، وتكون طرق البناء تقليدية (التثبيت الميكانيكي بدلاً من الربط)، ويكون عمر الخدمة المتوقع للسفينة معتدلاً (10-15 سنة).
اختر رغوة PVC الهيكلية عندما : يكون الأداء مهمًا، والمتانة على المدى الطويل أمرًا ضروريًا، ويوفر تقليل الوزن فوائد ملموسة، وسيتم استخدام أساليب البناء المركبة الحديثة.
يتم استرداد علاوة التكلفة الأولية لـ اللب الأساسي من رغوة PVC — أعلى بنسبة 15-25% عادةً من الخشب الرقائقي على أساس المادة — من خلال تقليل عمالة التصنيع، وانخفاض استهلاك الراتنج، والتخلص من تكاليف الصيانة، وإطالة عمر الخدمة. عند تقييمها على أساس التكلفة الإجمالية للملكية، تقدم اللب الأساسي من رغوة PVC قيمة فائقة مع إنتاج قوارب أفضل.
مع استمرار صناعة التطبيقات البحرية في التطور نحو المواد المركبة المتقدمة، لم يعد السؤال هو ما إذا كان يجب اعتماد اللب الأساسي من رغوة PVC، بل مدى السرعة التي يمكن بها لبناة القوارب تطوير الخبرة والعمليات للاستفادة من هذه المادة المتفوقة بشكل فعال.
1. هل رغوة PVC الهيكلية 100% حقًا مقاوم للماء؟
نعم. إن طبيعة الخلية المغلقة لرغوة PVC الهيكلية عالية الجودة تعني عدم وجود مسار لنقل الماء عبر المادة. إنه قابل للطفو بطبيعته ولن يمتص الماء، مما يجعله حلاً دائمًا للتعفن والتلف الناتج عن الماء.
2. كيف يمكن مقارنة القوة بالخشب الرقائقي التطبيقات البحرية؟
لوح الخشب الرقائقي يكون قاسيًا بمفرده. ومع ذلك، فإن القوة الحقيقية تأتي من لوحة شطيرة مركبة. توفر اللوحة المصنوعة من StruCell® اللب الأساسي من رغوة PVC وجلود الألياف الزجاجية نسبة قوة إلى وزن أعلى بكثير من الألواح المصنوعة من الألياف الزجاجية الصلبة أو الألواح الخشبية الرقائقية. لقد تم تصميمه لتوزيع الأحمال بالتساوي، مما يوفر صلد قوة هائلة دون أي وزن.
3. هل من الصعب التحول من البناء باستخدام الخشب الرقائقي إلى رغوة PVC؟
رقم اللب الأساسي من رغوة PVC متوافق مع جميع عمليات التصنيع المركبة الشائعة، بما في ذلك التسريب الفراغي، وقولبة نقل الراتنج (RTM)، والتصفيح اليدوي. بالنسبة للبناة، يكون الانتقال واضحًا ومباشرًا. نحن نقدم قطع وتقطيع CNC مخصص ، مما يوفر مجموعات جاهزة للوضع في القالب، مما يؤدي إلى تسريع دورات الإنتاج بشكل كبير مقارنة بقطع وتركيب صفائح الخشب الرقائقي.
4. هل اللب الأساسي من رغوة PVC أغلى من الخشب الرقائقي التطبيقات البحرية؟
في حين أن التكلفة الأولية لكل لوح من رغوة PVC قد تكون أعلى من بعض الخشب الرقائقي، فإن التكلفة الإجمالية للملكية أقل بكثير. الادخار يأتي من:
· انخفاض العمالة: تجميع أسرع باستخدام مجموعات القطع باستخدام الحاسب الآلي.
· استخدام أقل للراتنج: انخفاض امتصاص الراتينج يوفر تكاليف المواد.
· صيانة صفرية: لا توجد تكاليف مستقبلية مرتبطة بإصلاح العفن.
· تحسين كفاءة الوقود: الوزن الخفيف للسفينة يوفر الوقود طوال عمرها الافتراضي.
· زيادة قيمة السفينة: يعد البناء 'الخالي من الخشب وغير المتعفن' نقطة بيع رئيسية.
